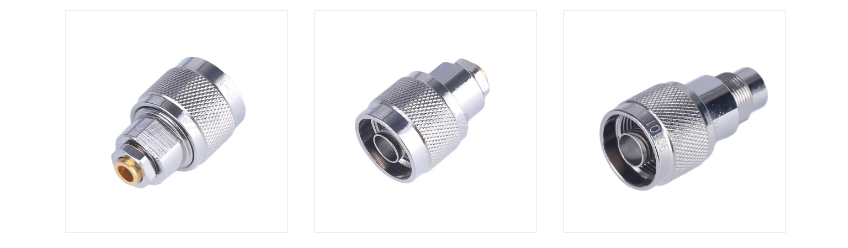

Что такое коаксиальный радиочастотный разъем N-типа?

Коаксиальный радиочастотный разъем N-типа — универсальный резьбовой ВЧ-коаксиальный разъем, разработанный Полом Нилом из Bell Labs в 1940-х годах («N» взято из первой буквы его фамилии). Он обладает характеристиками высокой мощности, низкими потерями и высокой частотой и широко используется в средствах связи, радарах, испытательных приборах и других областях.

1. Основные характеристики разъема N-типа
(1) Диапазон частот
Стандартный тип: 0–11 ГГц (некоторые прецизионные модели могут достигать 18 ГГц).
Высокопроизводительный тип (например, прецизионный тип N): поддерживает частоту до 18 ГГц или даже выше (например, 40 ГГц).

(2) Согласование импеданса
50 Ом (основной, используется для связи и испытательного оборудования).
75 Ом (реже, используется в определенных сценариях, таких как передача видео).

(3) Высокая мощность
Средняя мощность: от сотен ватт до киловатт (в зависимости от частоты и конструкции).
Пиковая мощность: до десятков киловатт (приложения с короткими импульсами).

(4) Долговечность
Резьбовая конструкция соединения (более стабильная, чем BNC) и высокая виброустойчивость.
Металлический корпус (латунь/нержавеющая сталь) обеспечивает хорошее электромагнитное экранирование.

(5) Низкие потери
Вносимые потери: <0,1 дБ при 3 ГГц (высококачественная модель).
Коэффициент стоячей волны по напряжению (КСВН): <1,3:1 (прецизионный тип может достигать 1,1:1).

2. Структура разъема N-типа
(1) Внешний проводник (оболочка)
Металлический материал (позолота/серебрение/никелирование), резьбовая конструкция обеспечивает герметичное соединение.
(2) Внутренний проводник (центральный контакт)
Золотое или серебряное покрытие, обеспечивающее контакт с низким сопротивлением.
(3) Изоляционная среда
Обычно ПТФЭ (политетрафторэтилен), устойчивый к высоким температурам и низким диэлектрическим потерям.
(4) Тип интерфейса
Внешняя резьба: с центральным штифтом и внешней резьбой.
Внутренняя резьба: с центральным отверстием и внутренней резьбой.

3. Ключевые моменты при выборе разъема N-типа
Согласование импеданса: предпочтительны модели с сопротивлением 50 Ом (если специально не требуется сопротивление 75 Ом).
Требования к частоте:
Общие приложения (<6 ГГц): Стандартный N-тип.
Высокочастотные приложения (>11 ГГц): прецизионный N-тип (например, серия HPN).
Экологическая совместимость:
Уличный/военный класс: выберите корпус из нержавеющей стали с водонепроницаемым уплотнением (например, IP67).
Лабораторное применение: Позолоченные модели (снижают контактное сопротивление).
Совместимость интерфейса:
Обратите внимание на соединение разъемов «папа-гнездо» (например, переходники «папа-гнездо»).

4. Распространенные проблемы с ВЧ-коаксиальными разъемами N-типа
(1). Могут ли разъемы N-типа заменить SMA?
Да, но есть компромиссы: разъемы N-типа обеспечивают лучшую мощность и долговечность, но они больше по размеру и менее подходят для миниатюрных устройств с высокой плотностью размещения. Разъемы SMA больше подходят для высокочастотных компактных конструкций (например, модулей печатных плат).

(2). Как избежать повреждения разъемов типа N?
Правильная работа: выровняйте резьбу и затяните (не допускайте сгибания винтов центрального штифта). Используйте динамометрический ключ (рекомендуемый крутящий момент: 15–20 дюймо-фунтов).

(3). Требует ли разъем N-типа регулярного обслуживания?
Рекомендация: Регулярно очищайте контактную поверхность (спиртовой тканью, не содержащей пыли). Проверьте, не окислена ли резьба (замените при износе покрытия).
