Герметизированный SMPM-разъем

Описание:

SMPM (подчиненная толкательница Micro), герметичный разъем, представляет собой миниатюрированный радиоhтотный разъем с полным выходом, полугодным ножом и световым отверстием, предназначенным для высокоhтотного, компактного пространства и легких применений. Это подпрыгивающий разъем, обычно используемый в связи и электронном оборудовании, который требует низкого веса, высокой надежности и небольшого размера. Разъемы SMPM имеют высокое качество передачи сигнала и могут обеспечить хорошую электрическую производительность.

Запросить

Основная структура:

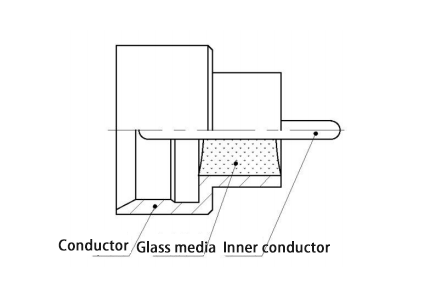

SMPM-J типа RF-коаксиальный разъем типа с воздухом состоит из трех hтей: внешний проводник, стеклянная среда и внутренний проводник, основная структура показана на рисунке ниже:

Основные технические параметры:

Электрические характеристики
Характерный импеданс 50 Ом Частотный диапазон DC ~ 40 ГГц
Диэлектрический выигнутый напряжение 500vrms Устойчивость к изоляции 2000 м Ω
Напряжение VSWR <1.4 Вставка потеря ≤0,05 √f дБ (ГГц)
Материалы и механические, экологические свойства
Корпус Lavable сплав/золото Штифт Lavable сплав/золото
Изоляционная среда Стекло Длительность разъема Полный спуск 100 раз
Скорость утечки ≤1,01325 × 10 А · М³/с Оптическая дыра 1000 раз
Рабочая температура -65 ℃ ~ 165 ℃

Размер интерфейса:
SMPM-J типа RF-коаксиальные разъемы типа с воздухом имеют две формы интерфейса: полное выпуск и голое отверстие. При названии модели F указывает на полный спуск и
S означает светло -отверстие. Размеры интерфейса делятся на стандартные размеры интерфейса и короткие размеры интерфейса, оба из которых взаимодействуют с заглушками типа SMPM-K.

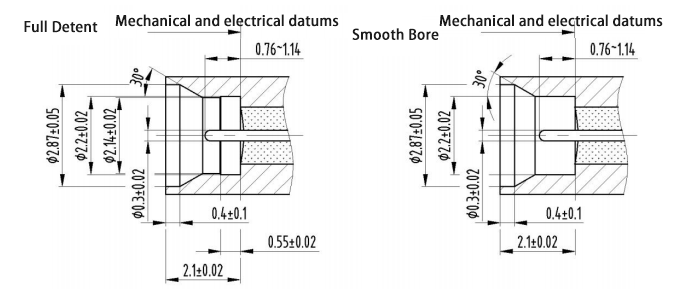

Стандартный размер интерфейса:

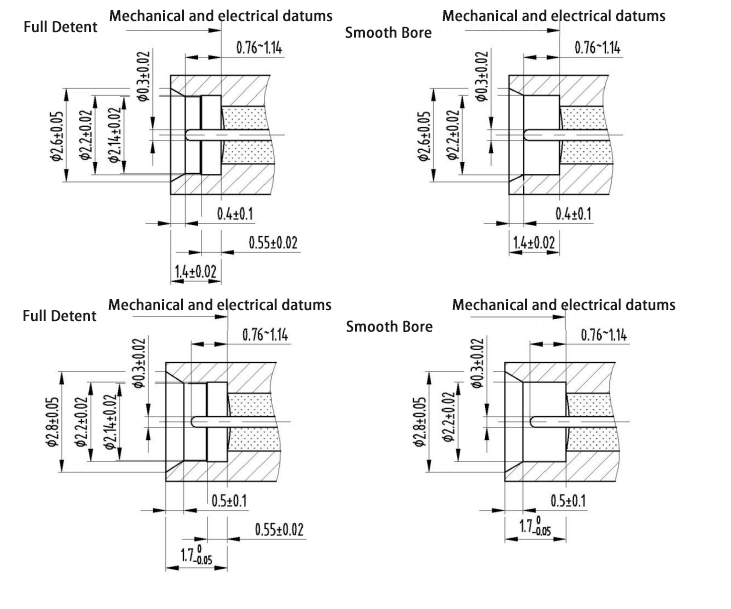

Короткие размеры интерфейса:

РЯД
  • SMPM (M) -JYD3S
    SMPM (M) -JYD3S
    Модель Замечания
    SMPM (M) -JYD3S Гладкое отверстие
  • SMPM (M) -JYD5S
    SMPM (M) -JYD5S
    Модель Замечания
    SMPM (M) -JYD5S Гладкое отверстие
  • SMPM (M) -JYD8F
    SMPM (M) -JYD8F
    Модель Замечания
    SMPM (M) -JYD8F Полный размер
  • SMPM (M) -JYD10F
    SMPM (M) -JYD10F
    Модель Замечания
    SMPM (M) -JYD10F Полный размер
  • SMPM (M) -JYD12S
    SMPM (M) -JYD12S
    Модель Замечания
    SMPM (M) -JYD12S Гладкое отверстие
  • SMPM (M) -JYD13F
    SMPM (M) -JYD13F
    Модель Замечания
    SMPM (M) -JYD13F Полная фиксация
  • SMPM (M) -JYD14F
    SMPM (M) -JYD14F
    Модель Замечания
    SMPM (M) -JYD14F Полный размер
  • SMPM (M) -JYD15F
    SMPM (M) -JYD15F
    Модель Замечания
    SMPM (M) -JYD15F Полная фиксация
  • SMPM (M) -Jyd16s
    SMPM (M) -Jyd16s
    Модель Замечания
    SMPM (M) -Jyd16s Гладкое отверстие
  • SMPM (M) -JYD17S
    SMPM (M) -JYD17S
    Модель Замечания
    SMPM (M) -JYD17S Гладкое отверстие
  • SMPM (M) -Jyd18s
    SMPM (M) -Jyd18s
    Модель Замечания
    SMPM (M) -Jyd18s Гладкое отверстие
  • SMPM (M) -JYD19S
    SMPM (M) -JYD19S
    Модель Замечания
    SMPM (M) -JYD19S Гладкое отверстие
  • SMPM (M) -JYD20F
    SMPM (M) -JYD20F
    Модель Замечания
    SMPM (M) -JYD20F Полная фиксация
  • SMPM (M) -JYD21S
    SMPM (M) -JYD21S
    Модель Замечания
    SMPM (M) -JYD21S Гладкое отверстие
  • SMPM (M) -JYD22F
    SMPM (M) -JYD22F
    Модель Замечания
    SMPM (M) -JYD22F Полный размер
  • SMPM (M) -JYD23S
    SMPM (M) -JYD23S
    Модель Замечания
    SMPM (M) -JYD23S Гладкое отверстие
  • SMPM (M) -JYD24F
    SMPM (M) -JYD24F
    Модель Замечания
    SMPM (M) -JYD24F Полный размер
  • SMPM (M) -JYD25F
    SMPM (M) -JYD25F
    Модель Замечания
    SMPM (M) -JYD25F Полный размер
  • SMPM (M) -JYD26F
    SMPM (M) -JYD26F
    Модель Замечания
    SMPM (M) -JYD26F Полная фиксация
  • SMPM (M) -JYD27S
    SMPM (M) -JYD27S
    Модель Замечания
    SMPM (M) -JYD27S Гладкое отверстие
  • SMPM (M) -JYD28S
    SMPM (M) -JYD28S
    Модель Замечания
    SMPM (M) -JYD28S Гладкое отверстие
  • SMPM (M) -JYD29F
    SMPM (M) -JYD29F
    Модель Замечания
    SMPM (M) -JYD29F Полный размер
  • SMPM (M) -JYD30S
    SMPM (M) -JYD30S
    Модель Замечания
    SMPM (M) -JYD30S Гладкое отверстие
  • SMPM (M) -JYD31F
    SMPM (M) -JYD31F
    Модель Замечания
    SMPM (M) -JYD31F Полная фиксация
  • SMPM (M) -JYD32F
    SMPM (M) -JYD32F
    Модель Замечания
    SMPM (M) -JYD32F Полный размер
  • SMPM (M) -JYD33S
    SMPM (M) -JYD33S
    Модель Замечания
    SMPM (M) -JYD33S Гладкое отверстие
  • SMPM (M) -JYD34S
    SMPM (M) -JYD34S
    Модель Замечания
    SMPM (M) -JYD34S Гладкое отверстие
  • SMPM (M) -JYD35S
    SMPM (M) -JYD35S
    Модель Замечания
    SMPM (M) -JYD35S Гладкое отверстие
  • SMPM (M) -JYD36S
    SMPM (M) -JYD36S
    Модель Замечания
    SMPM (M) -JYD36S Гладкое отверстие
  • SMPM (M) -JYD37S
    SMPM (M) -JYD37S
    Модель Замечания
    SMPM (M) -JYD37S Гладкое отверстие
  • SMPM (M) -JYD38S
    SMPM (M) -JYD38S
    Модель Замечания
    SMPM (M) -JYD38S Гладкое отверстие
  • SMPM (M) -JYD39S
    SMPM (M) -JYD39S
    Модель Замечания
    SMPM (M) -JYD39S Гладкое отверстие
  • SMPM (M) -JYD41S
    SMPM (M) -JYD41S
    Модель Замечания
    SMPM (M) -JYD41S Гладкое отверстие
  • SMPM (M) -JYD42S
    SMPM (M) -JYD42S
    Модель Замечания
    SMPM (M) -JYD42S Гладкое отверстие
  • SMPM (M) -JYD43F
    SMPM (M) -JYD43F
    Модель Замечания
    SMPM (M) -JYD43F Полный размер
  • SMPM (M) -JYD44F
    SMPM (M) -JYD44F
    Модель Замечания
    SMPM (M) -JYD44F Полный размер
  • SMPM (M) -JYD45S
    SMPM (M) -JYD45S
    Модель Замечания
    SMPM (M) -JYD45S Гладкое отверстие
  • SMPM (M) -JYD46S
    SMPM (M) -JYD46S
    Модель Замечания
    SMPM (M) -JYD46S Гладкое отверстие
  • SMPM (M) -JYD60F
    SMPM (M) -JYD60F
    Модель Замечания
    SMPM (M) -JYD60F Полная фиксация
  • SMPM (M) -JYD61F
    SMPM (M) -JYD61F
    Модель Замечания
    SMPM (M) -JYD61F Полный размер
  • SMPM (M) -JYD62F
    SMPM (M) -JYD62F
    Модель Замечания
    SMPM (M) -JYD62F Полный размер
  • SMPM (M) -JYD63S
    SMPM (M) -JYD63S
    Модель Замечания
    SMPM (M) -JYD63S Гладкое отверстие
  • SMPM (M) -JYD64S
    SMPM (M) -JYD64S
    Модель Замечания
    SMPM (M) -JYD64S Гладкое отверстие
  • SMPM (M) -JYD65S
    SMPM (M) -JYD65S
    Модель Замечания
    SMPM (M) -JYD65S Гладкое отверстие
  • SMPM (M) -JYD66S
    SMPM (M) -JYD66S
    Модель Замечания
    SMPM (M) -JYD66S Гладкое отверстие
  • SMPM (M) -JHD1S
    SMPM (M) -JHD1S
    Модель Замечания
    SMPM (M) -JHD1S Гладкое отверстие
  • SMPM (M) -JHD2F
    SMPM (M) -JHD2F
    Модель Замечания
    SMPM (M) -JHD2F Полная фиксация
  • SMPM (M) -JHD3F
    SMPM (M) -JHD3F
    Модель Замечания
    SMPM (M) -JHD3F Полная фиксация
  • SMPM (M) -JHD4F
    SMPM (M) -JHD4F
    Модель Замечания
    SMPM (M) -JHD4F Полный размер
  • SMPM (M) -JHD6F
    SMPM (M) -JHD6F
    Модель Замечания
    SMPM (M) -JHD6F Полная фиксация
  • SMPM (M) -JHD21F
    SMPM (M) -JHD21F
    Модель Замечания
    SMPM (M) -JHD21F Полный размер
  • SMPM (M) -JFD1S
    SMPM (M) -JFD1S
    Модель Замечания
    SMPM (M) -JFD1S Гладкое отверстие
  • SMPM (M) -JWSD1S
    SMPM (M) -JWSD1S
    Модель Замечания
    SMPM (M) -JWSD1S Гладкое отверстие
  • SMPM (M) -JWSD8
    SMPM (M) -JWSD8
    Модель Замечания
    SMPM (M) -JWSD8
  • SMPM (M) -JWSD9S
    SMPM (M) -JWSD9S
    Модель Замечания
    SMPM (M) -JWSD9S Гладкое отверстие
  • SMPM (M) -JWSD10S
    SMPM (M) -JWSD10S
    Модель Замечания
    SMPM (M) -JWSD10S Гладкое отверстие
  • SMPM (M) -JSD1S
    SMPM (M) -JSD1S
    Модель Замечания
    SMPM (M) -JSD1S Гладкое отверстие
