SMA-разъем
Описание:
Коаксиальный разъем SMA RF — это коаксиальный разъем RF с резьбовым механизмом соединения, разработанный и произведенный в соответствии с военным стандартом США MIL-C-39012. Он имеет такие преимущества, как малый размер, широкая полоса пропускания, превосходные механические и электрические характеристики и высокая надежность. Это один из наиболее широко используемых разъемов RF. Он широко используется в микроволновой связи, аэрокосмической промышленности, системах вооружения, оборудовании для измерения СВЧ и других областях.
Параметр:
Основные технические характеристики:
◆ Характерный импеданс: 50 Ом
◆ Частотный диапазон: DC - 26,5 ГГц
◆ Сопротивление изоляции: ≥5000 мД
◆ Диэлектрическое выдержанное напряжение: 1000 В (RMS)
◆ Соотношение стоячей волны напряжения (VSWR): ≤1,25
◆ Циклы спаривания: 500 раз
-

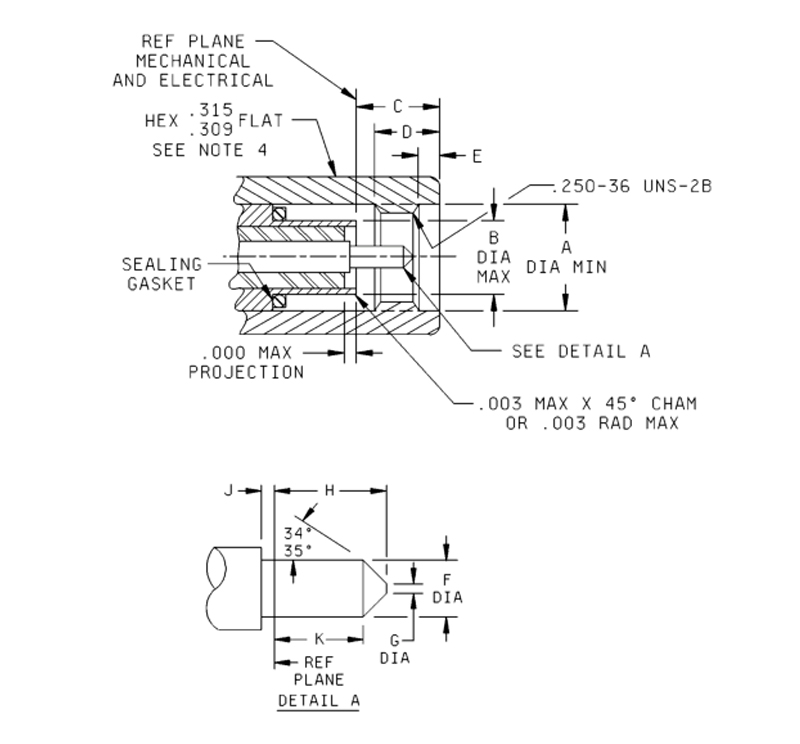

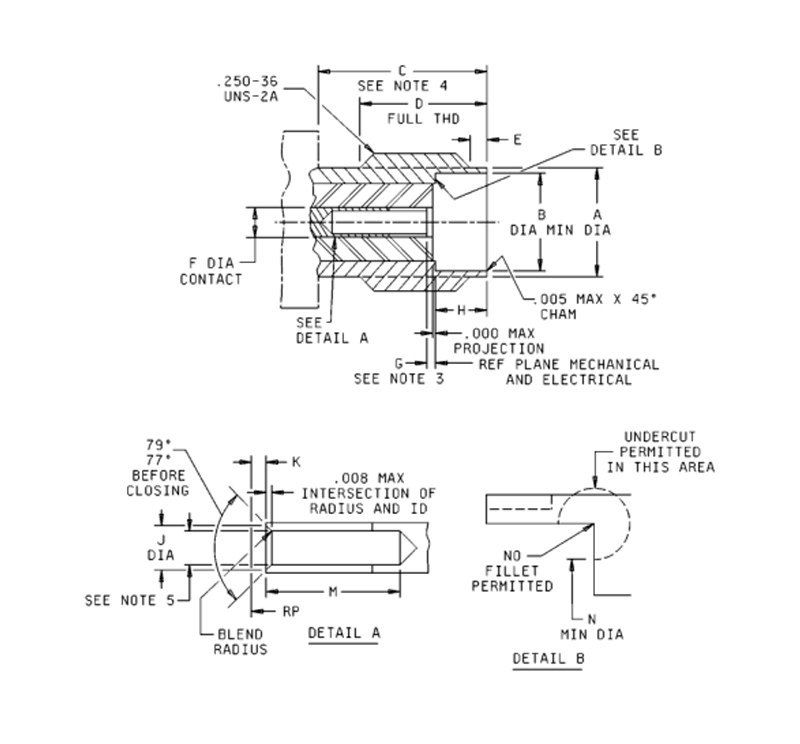

Габаритные размеры штыревого SMA-разъема
| Тусклый LTR. |
Дюймы (мм) | |
| Мин. | Макс. | |
| А | .255 (6,48) | -------------------------------- |
| B | ------ | .1808 (4,59) |
| C | ------ | .135 (3.43) |
| D | .130 (3.30) | ------ |
| E | .015 (0,38) | .045 (1.14) |
| F | .0355 (0,90) | .0370 (0,94) |
| G | ------ | .012 (0,30) |
| H | ------ | .100 (2,54) |
| J | .000 (0,00) | ------ |
| K | .050 (1.27) | ------ |
Примечания:
1. Размеры в дюймах.
2. Метрические эквиваленты приведены только для информации.
3. Разъемные интерфейсы (после спаривания) должны храниться свободно от пыли и влаги.
4. может продлеваться на всю длину муфтной гайки.
- Габаритные размеры гнездового SMA-разъема
| Тусклый LTR. |
Дюймы (мм) | |
| Мин. | Макс. | |
| A | .208 (5.28) | .216 (5.49) |
| B | .1810 (4,60) | ------ |
| C | .218 (5,54) | ------ |
| D | .170 (4.32) | ------ |
| E | 0,15 (0,38) | .045 (1.14) |
| F | .049 (1.24) | .051 (1.30) |
| G | .000 (0,00) | .010 (0,25) |
| H | .074 (1,88) | .078 (1.98) |
| J | .043 (1.09) | .047 (1.19) |
| K | .000 (0,00) | .010 (0,25) |
| M | .105 (2,67) | ------ |
| N | .168 (4.27) | ------ |
Примечания:
1. Размеры в дюймах.
2. Метрические эквиваленты только для информации.
3. Ранее квалифицированные детали с использованием максимальной контактной рецессии 0,030 дюйма (0,76) неприемлемы для использования правительства. Следует проявлять осторожность, чтобы определить, используется ли конструкция рецессии 0,030 во время технического обслуживания и замены hти.
4. Зазор для сопряженного соединительного соединительного гайки.
5. измерение для встречи с VSWR, характеристиками спаривания и долговечности разъема при спадке с
.0355/-. 0370-d штифт диаметра.
SMA СЕРИЯ
-

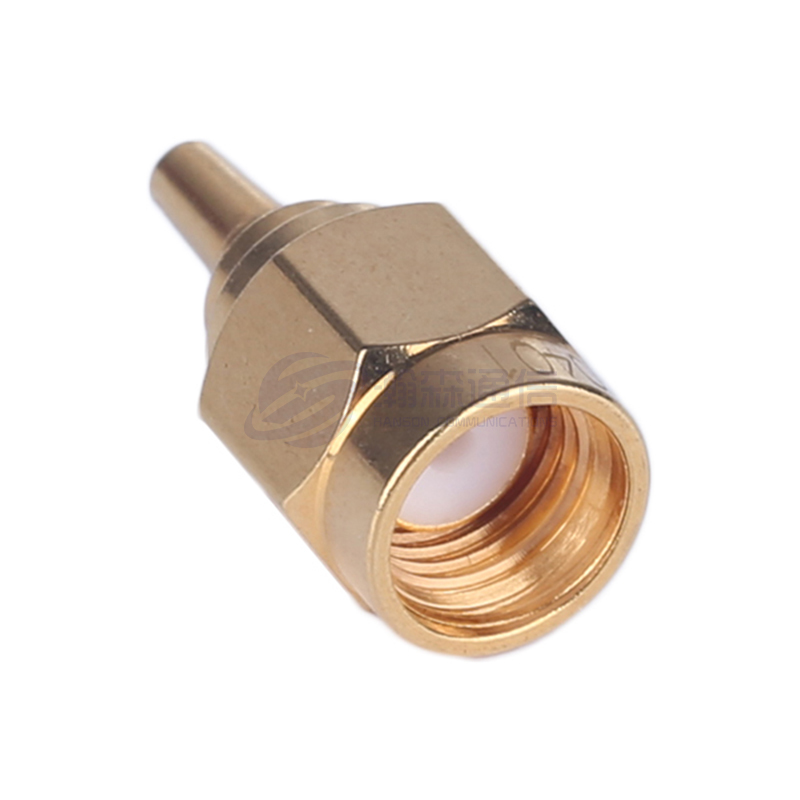

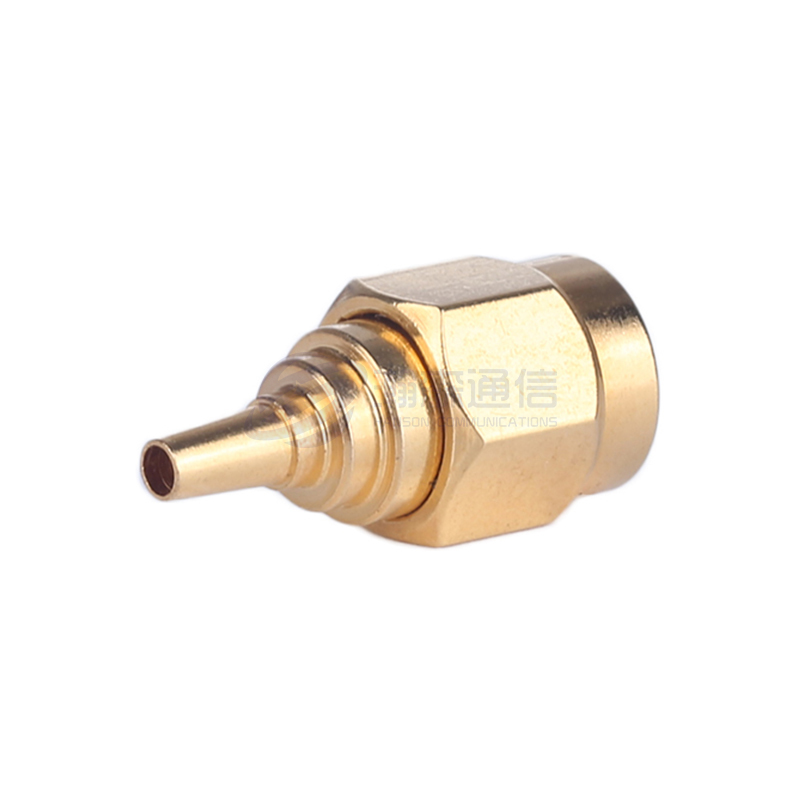

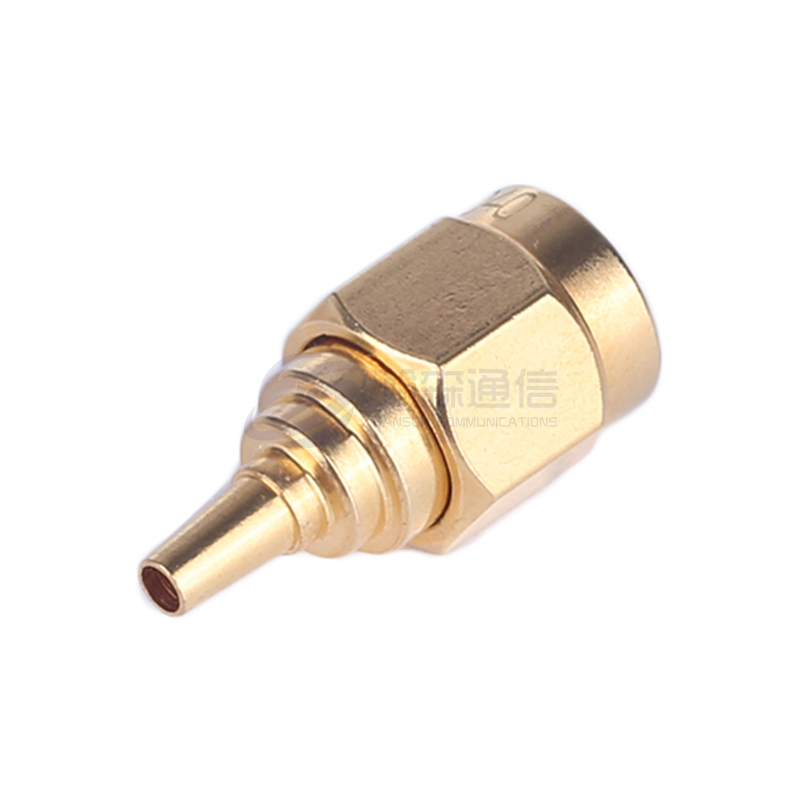

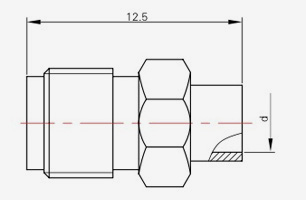

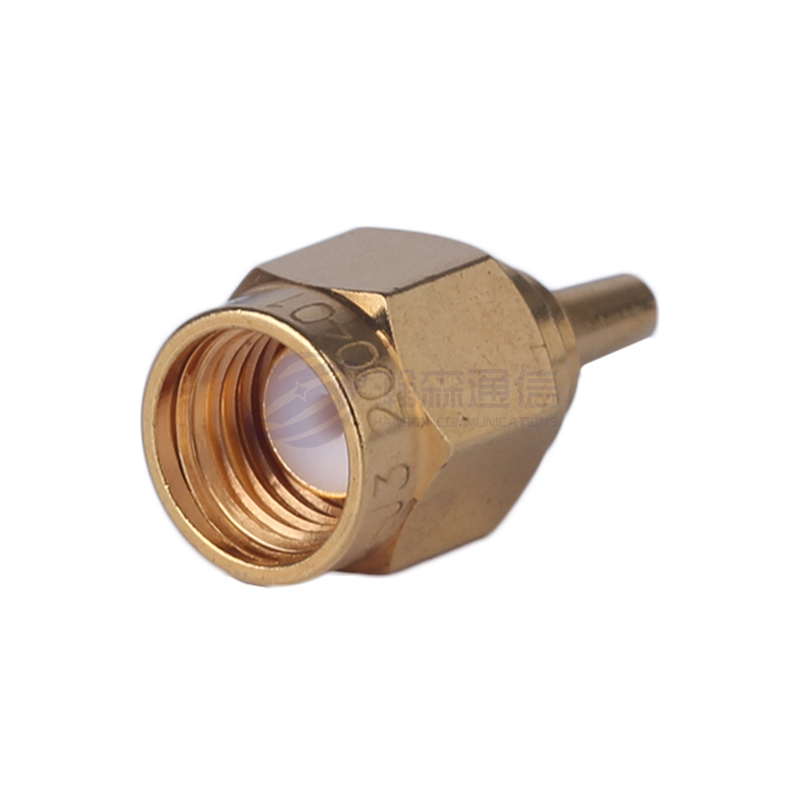

SMA-JB1
Модель Кабельная модель d L SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3,670-141 Ф.3.6 12.0 -

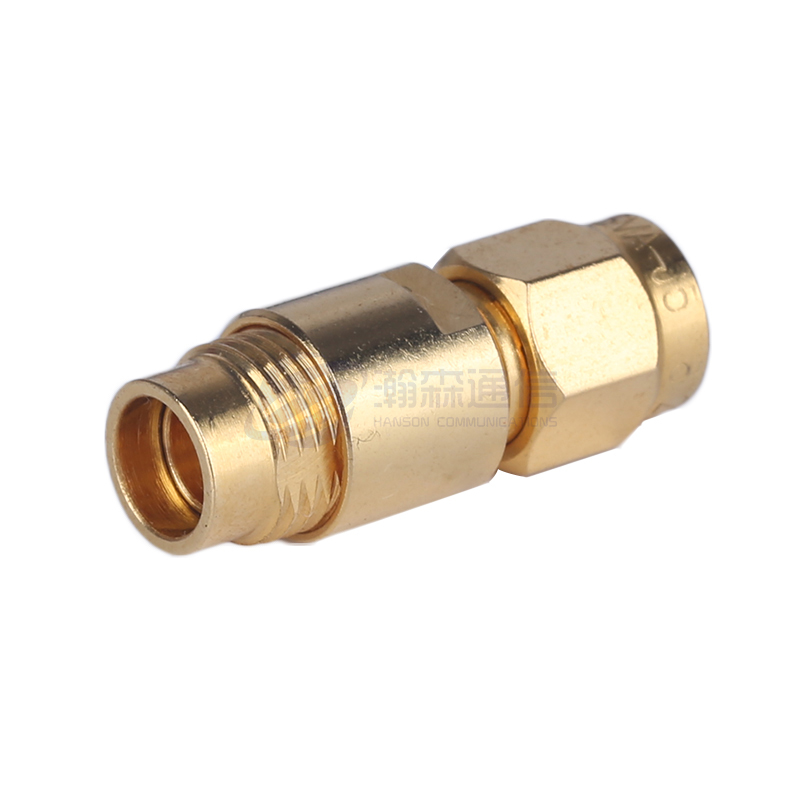

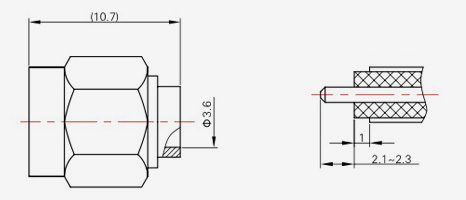

SMA-JB3A
Модель Кабельная модель SMA-JB3A SFT-50-3,670-141 -
SMA-JB3E
Модель Кабельная модель SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
Модель Кабельная модель d L SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3,670-141 Φ3.6 16 -
SMA-KB2
Модель Кабельная модель d SMA-KB2 SFT-50-2,670-086 Φ2.2 SMA-KB3 SFT-50-3,670-141 Φ3.6 -

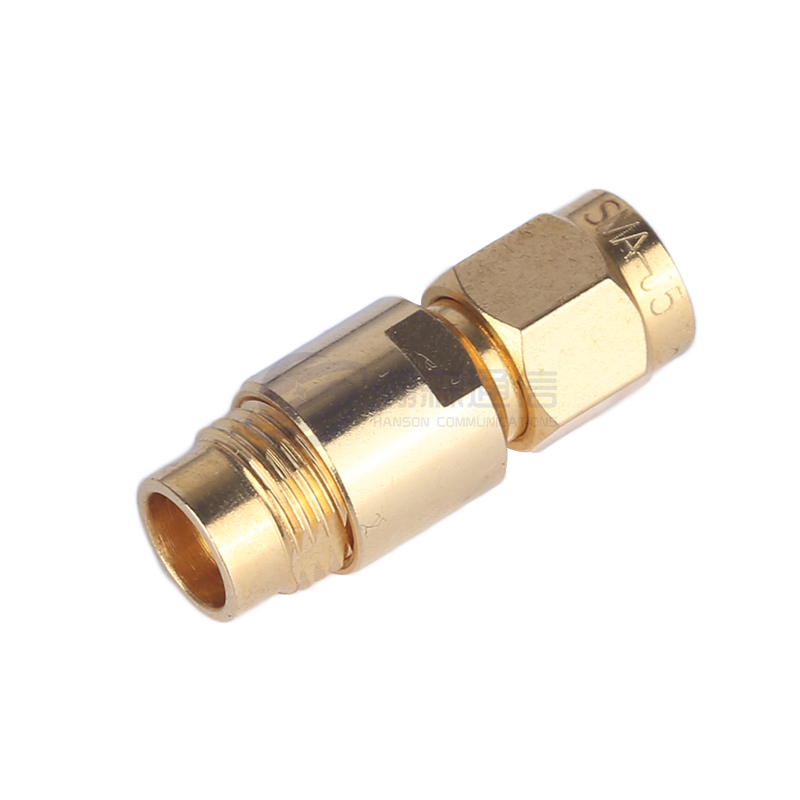

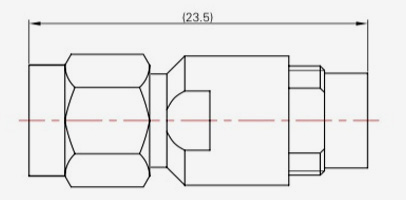

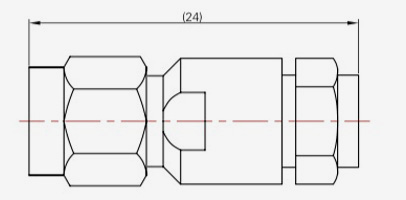

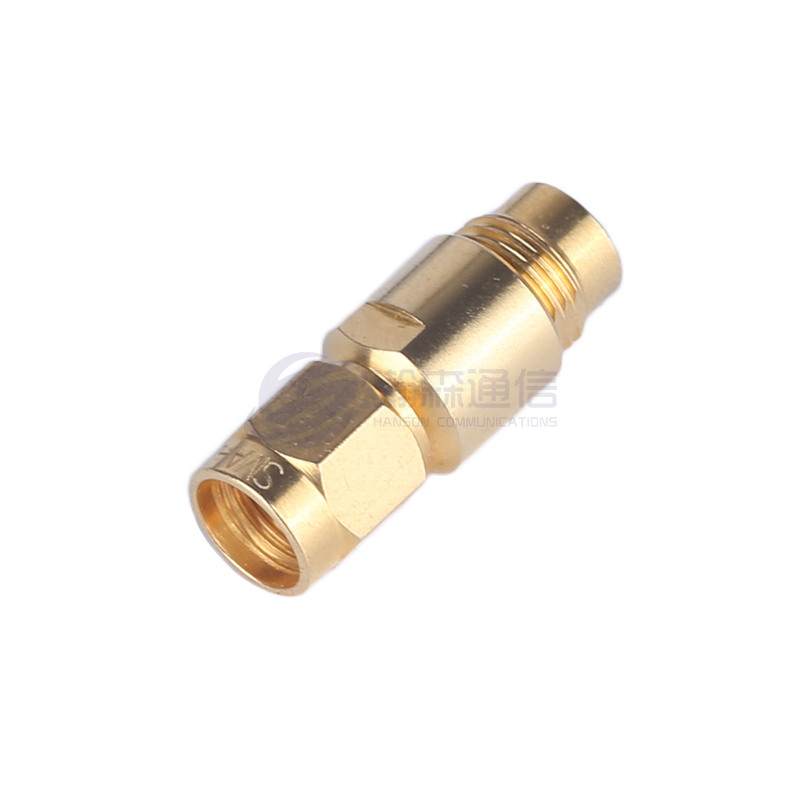

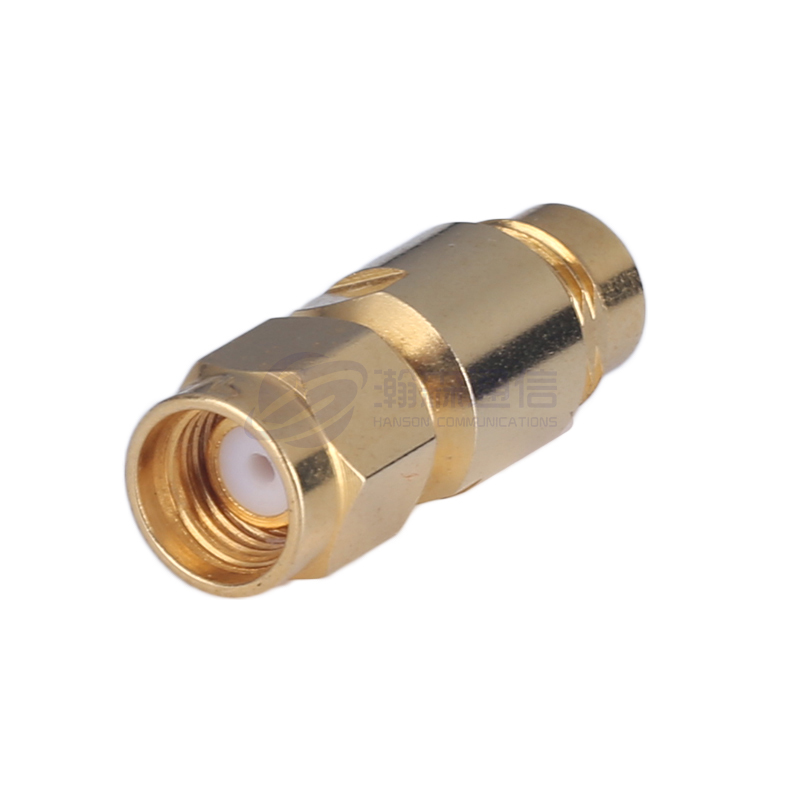

SMA-J5
Модель Кабельная модель SMA-J5 SYV-50-3, RG142,
SFCJ-50-3-51SMA-J5C -

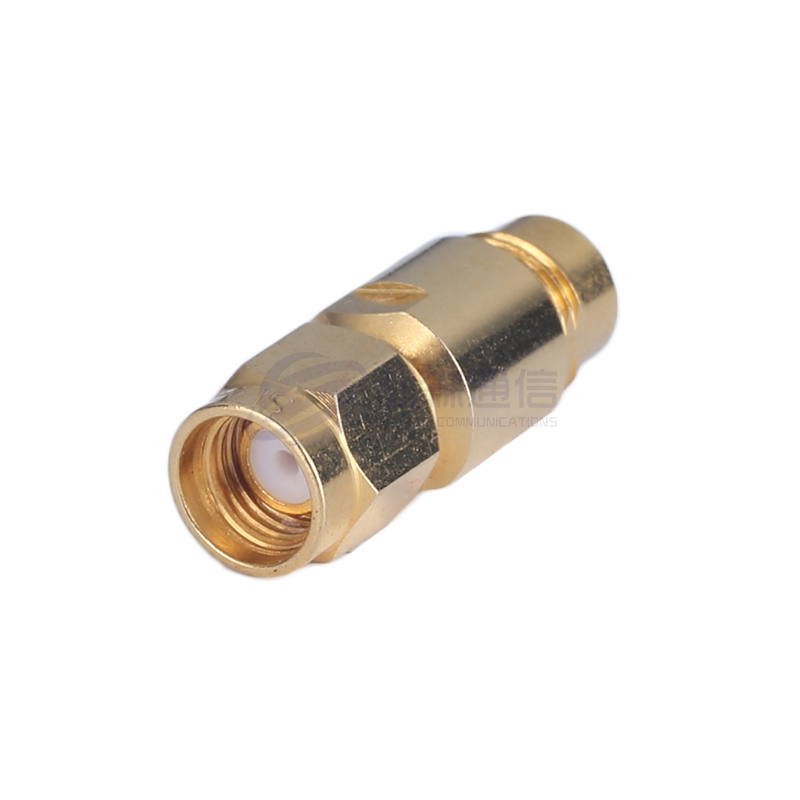

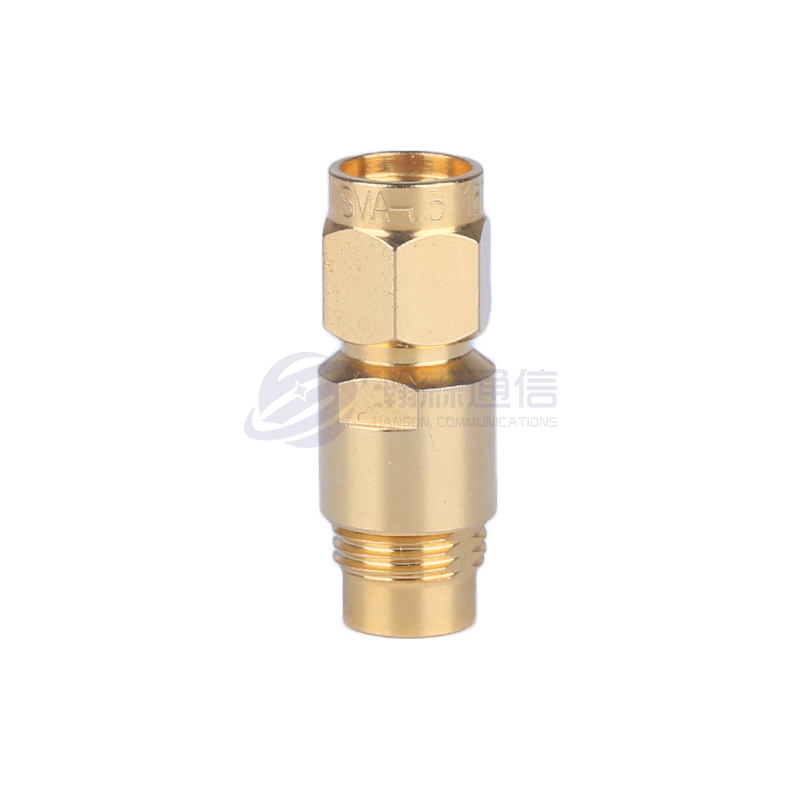

SMA-J5.3
Модель Кабельная модель SMA-J5.3 32055205, GNB-415 -
SMA-JW2
Модель Кабельная модель SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1, RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3, RG142, SFCJ-50-3-51 -
SMA-JW5-1
Модель Кабельная модель SMA-JW5-1 SYV-50-3, RG142, SFCJ-50-3-51 -

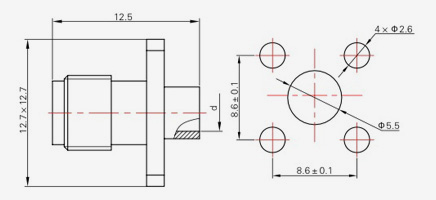

SMA-KFB2
Модель Кабельная модель d SMA-KFB2 SFT-50-2,670-086 Φ2.2 SMA-KFB3 SFT-50-3,670-141 Φ3.6 -
SMA-KFB2-1
Модель Кабельная модель d SMA-KFB2-1 SFT-50-2,670-086 Φ2.2 SMA-KFB3-1 SFT-50-3,670-141 Φ3.6 -

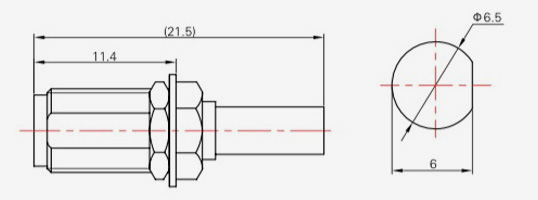

SMA-KYB2
Модель Кабельная модель d SMA-KYB2 SFT-50-2,670-086 Φ2.2 SMA-KYB3A SFT-50-3,670-141 Φ3.6 -

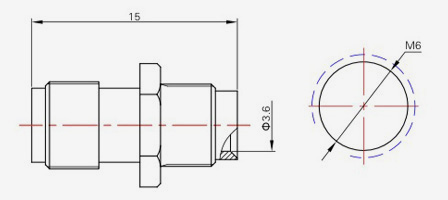

Sma-ky3
Модель Кабельная модель d Sma-ky3 SFT-50-3,670-141 Φ3.6 -
SMA-J2
Модель Кабельная модель SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1, RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
Модель Кабельная модель SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1, RG316 -
SMA-K5
Модель Кабельная модель SMA-K5 SYV-50-3, RG142, SFCJ-50-3-51 SMA-K5C -
Sma- (j) 5
Модель Кабельная модель Sma- (j) 5 SYV-50-3, RG142, SFCJ-50-3-51 -
SMA-KF2
Модель Кабельная модель SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1, RG316 -
SMA-KY2
Модель Кабельная модель SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1, RG316 SMA-KY5 SYV-50-3, RG142, SFCJ-50-3-51 -

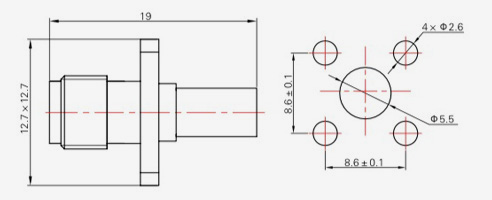

SMA-JFD1
Модель L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -

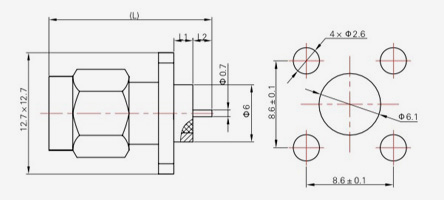

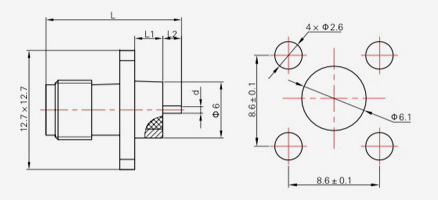

SMA-JFD2
Модель L L1 L2 d SMA-JFD2 18 3 2 Φ0.7 SMA-JFD31 18.5 3 2.5 Φ1.0 SMA-JFD59 25 3 9 Φ1.0 -

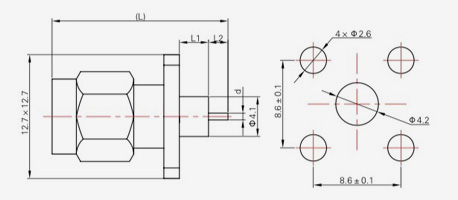

SMA-JFD4
Модель L L1 L2 d SMA-JFD4 32 8 11 Φ1.27 SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1.27 SMA-JFD58 29.2 15 2 Φ1.27 -
SMA-JFD6
Модель L L1 L2 d SMA-JFD6 32 8 11 Φ1.27 SMA-JFD7 25 8 4 Φ1.27 SMA-JFD8 31 15 3 Φ1.27 SMA-JFD9 18.2 3 2 Φ1.27 -

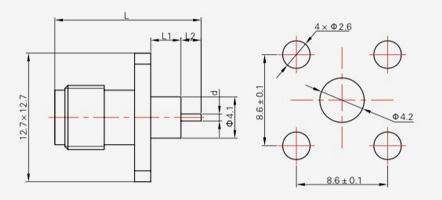

SMA-KFD3
Модель L L1 L2 d SMA-KFD3 27.5 15 3 Φ1.27 SMA-KFD4 33.5 21 3 Φ1.27 SMA-KFD8 18.5 6 3 Φ1.27 SMA-KFD9 24.5 12 3 Φ1.27 SMA-KFD16 20.5 8 3 Φ1.27 SMA-KFD21 15.5 2 4 Φ1.27 SMA-KFD24 22.5 10 3 Φ1.27 SMA-KFD33 17.5 5 3 Φ1.7 -

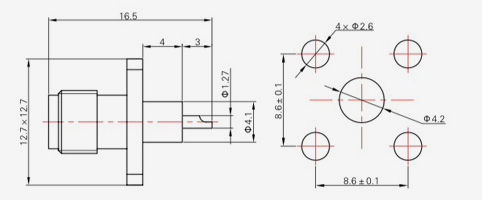

SMA-KFD3
Модель L L1 L2 d SMA-KFD46 16.5 4 3 Φ1.27 SMA-KFD52 16.5 2 5 Φ1.0 SMA-KFD53 20.5 6 5 Φ1.0 SMA-KFD87 15 3 2.5 Φ0.7 SMA-KFD133 15.5 4 2 Φ0.7 SMA-KFD146 22.3 7 5 Φ1.0 SMA-KFD147 18.5 4 5 Φ1.0 -
SMA-KFD5
Модель L L1 L2 d SMA-KFD5 15.5 4 2 Φ1 .27 Sma-kfd6 22.5 8 5 Φ0.7 SMA-KFD7 20.5 8 3 Φ1.27 SMA-KFD18 16 4 1.5 Φ0.5 SMA-KFD20 18.5 6 3 Φ1.27 SMA-KFD22 27.5 15 3 Φ1.27 SMA-KFD23 14.1 4 0.6 Φ0.4 SMA-KFD30 33.5 21 3 Φ1.27 SMA-KFD43 21.5 4 8 Φ1.27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
Модель L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1.27 SMA-KFD62 17 3.5 4 Φ1.27 SMA-KFD63 19.5 3.5 4 Φ1.27 SMA-KFD64 18 3.5 5 Φ1.27 SMA-KFD65 19 4.5 5 Φ1.27 SMA-KFD66 20.5 4.5 6.5 Φ1.27 SMA-KFD71 15.5 4 2 Φ0.7 SMA-KFD122 21.5 6 6 F1.2 SMA-KFD123 14.5 2 3 Φ1.2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1.27 -

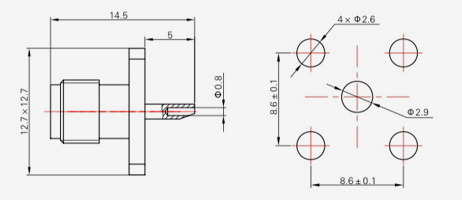

SMA-KFD11
Модель L L1 L2 d SMA-KFD11 14.5 3 2 Φ0.5 SMA-KFD29 16.5 5 2 Φ0.7 SMA-KFD75 22.5 4 9 Φ0.7 SMA-KFD76 14.5 3 2 Φ0.7 SMA-KFD79 27.5 2 16 Φ1.0 SMA-KFD95 15.5 4 2 Φ0.7 SMA-KFD126 17.7 3 5.2 Φ1.0 SMA-KFD127 22.5 3 10 Φ1.0 SMA-KFD132 15.5 4 2 Φ1.0 SMA-KFD140 18.5 5 4 Φ1.0 -
SMA-KFD31
Модель L L1 L2 d SMA-KFD31 15 3 2.5 Φ1.0 SMA-KFD32 21.5 3 9 Φ1.0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0.7 SMA-KFD100 16.5 5 2 Φ0.7 SMA-KFD101 15.5 4 2 Φ0.7 SMA-KFD102 14.5 3 2 Φ0.7 SMA-KFD130 21.5 3 9 Φ0.7 SMA-KFD131 15.5 4 2 Φ1.0 SMA-KFD134 17 5 2.5 Φ0.7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1.0 -

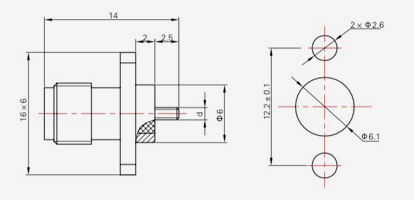

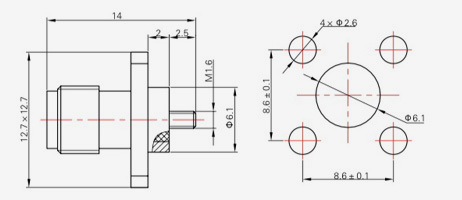

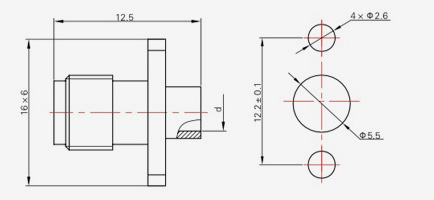

SMA-KFD81
Модель d SMA-KFD81 М1 SMA-KFD109 M1.6 -

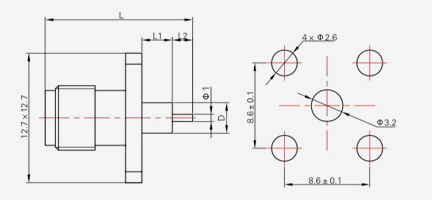

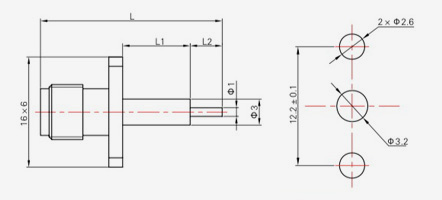

SMA-KFD119
Модель L L1 L2 d SMA-KFD119 17 6.5 1 Φ3.0 SMA-KFD121 18 6.5 2 Φ3.0 SMA-KFD141 17.5 4 4 Φ3.2 SMA-KFD142 18.3 7.8 1 Φ3.0 SMA-KFD149 17.5 3 5 Φ3.0 -

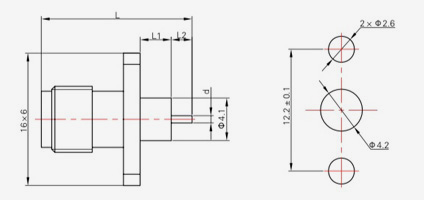

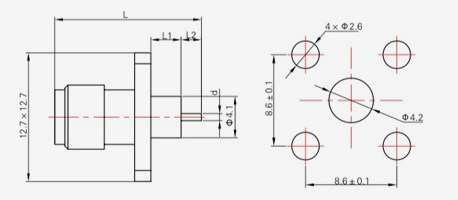

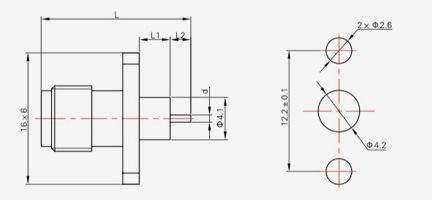

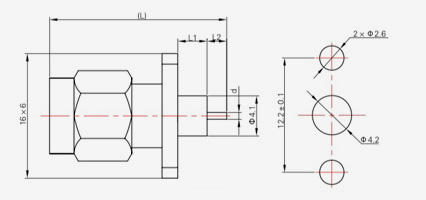

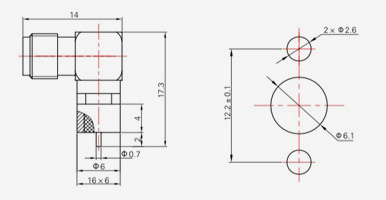

SMA-KWFD3
Модель L L1 L2 d Дюймовый SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1 SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2 SMA-KWFD5 24.2 8 5 Φ0.7 Φ4.1 SMA-KWFD6 21.2 5 5 Φ0.7 Φ4.1 SMA-KWFD7 24.2 3 10 Φ0.7 Φ4.1 SMA-KWFD8 21.3 5 5 Φ0.7 Φ4.1 SMA-KWFD9 16.2 3 2 Φ0.7 Φ4.1 SMA-KWFD12 15.2 2 2 Φ0.7 Φ4.1 SMA-KWFD49 25.2 5 9 Φ0.17 Φ4.1 -

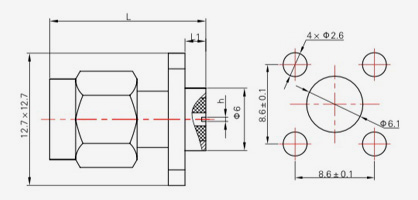

SMA-JFD11
Модель L L1 h SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -

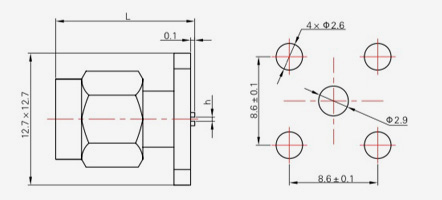

SMA-JFD12
Модель L h SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
Модель L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -

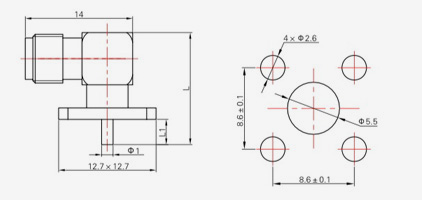

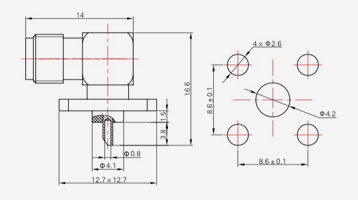

SMA-KWF
Модель L L1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -

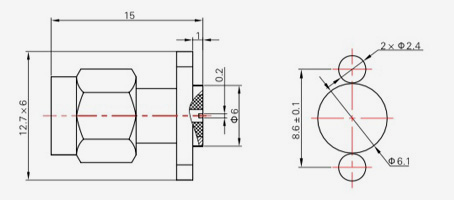

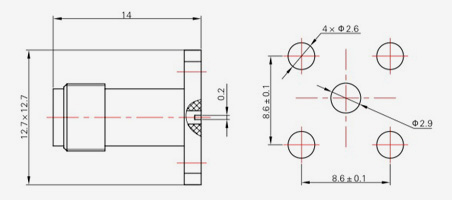

SMA-JFD16
Модель h SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -

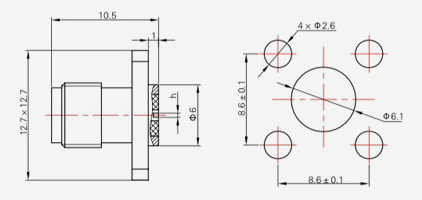

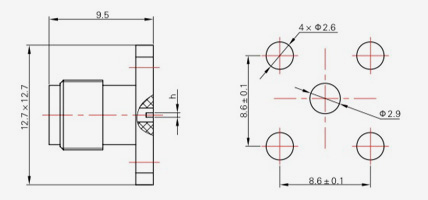

SMA-KFD26
Модель h SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
Модель h SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

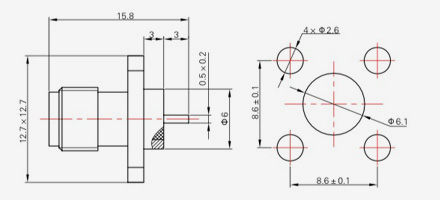

SMA-KFD10
Модель L L1 Т SMA-KFD10 15.8 3 0,5 × 0,2 SMA-KFD14 16.5 4 0,5 × 0,2 SMA-KFD35 14.5 2 1,27 × 0,2 -

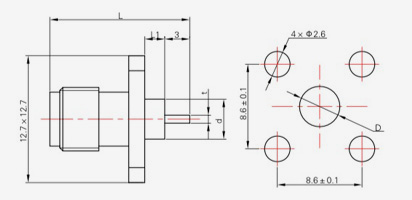

SMA-KFD13
Модель L L1 Т d Дюймовый SMA-KFD13 16 4 0,5 × 0,2 Φ4.1 Φ4.2 SMA-KFD14 15.2 3.2 0,5 × 0,2 Φ4.1 Φ4.2 SMA-KFD35 15 3 1,27 × 0,2 Φ4.1 Φ4.2 SMA-KFD45 14.4 2.4 0,5 × 0,2 Φ4.1 Φ4.2 SMA-KFD68 15.2 3.2 0,5 × 0,2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1,27 × 0,2 Φ4.1 Φ4.2 -

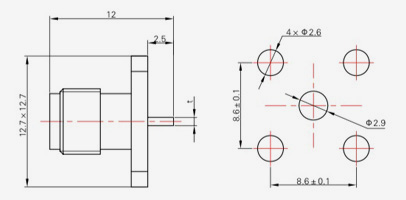

SMA-KFD39
Модель Т SMA-KFD39 0,5 × 0,2 SMA-KFD149 1,27 × 0,2 -

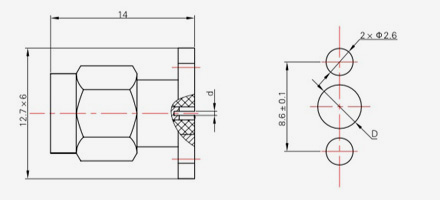

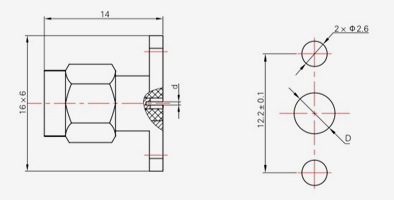

SMA-JFD40
Модель d Дюймовый SMA-JFD40 Φ0.5 Φ3.0 SMA-JFD41 Φ0.45 Φ2.8 SMA-JFD42 Φ0.38 Φ2,5 SMA-JFD44 Φ0.3 Φ2.0 -
SMA-JFD48
Модель d Дюймовый SMA-JFD48 Φ0.5 Φ3.0 SMA-JFD55 Φ0.45 Φ2.8 SMA-JFD56 Φ0.38 Φ2,5 SMA-JFD57 Φ0.3 Φ2.0 -

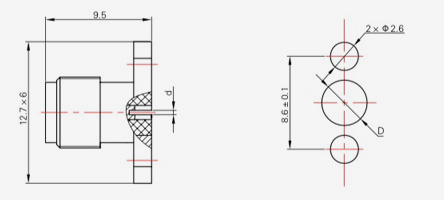

SMA-KFD40
Модель d Дюймовый SMA-KFD40 Ф.0.5 Φ3.0 SMA-KFD41 Φ0.45 Φ2.8 SMA-KFD42 Φ0.38 Φ2,5 SMA-KFD44 Φ0.3 Φ2.0 -

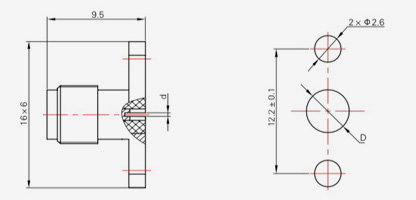

SMA-KFD48
Модель d Дюймовый SMA-KFD48 Φ0.5 Φ3.0 SMA-KFD55 Φ0.45 Φ2.8 SMA-KFD56 Φ0.38 Φ2,5 SMA-KFD57 Φ0.3 Φ2.0 SMA-KFD152 Φ0.4 Φ2.8 -

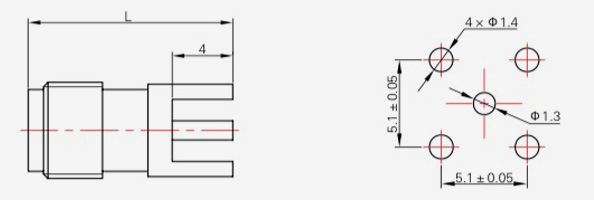

Sma-khd
Модель L Sma-khd 13.5 Sma-khd10 18.5 -

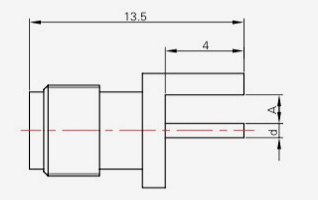

Sma-khd1
Модель А d Sma-khd1 1.2 Φ1.27 Sma-khd2 1.5 Φ1.27 Sma-khd3 2 Φ1.27 Sma-khd4 0.5 Φ1.27 Sma-khd5 0.8 Φ1.27 Sma-khd6 1 Φ1.27 Sma-khd8 1.6 Φ0.8 SMA-KHD9 1.6 Φ1.27 SMA-KHD11 1 Φ0,5 -

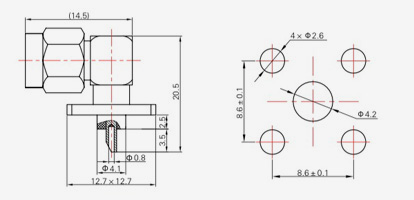

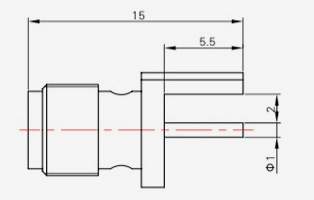

SMA-JWF
-

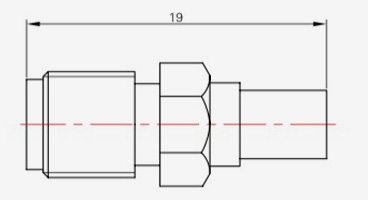

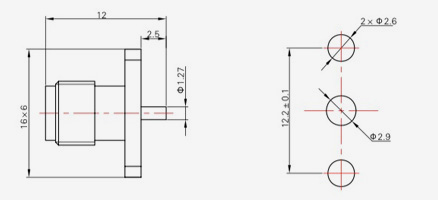

SMA-KF1
-

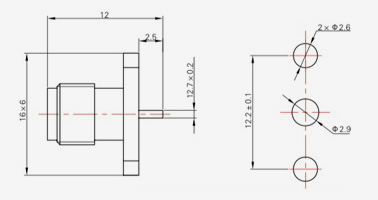

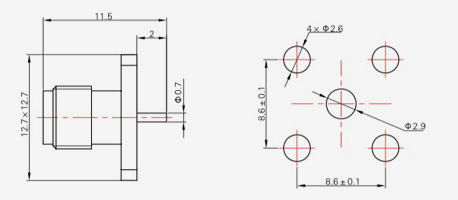

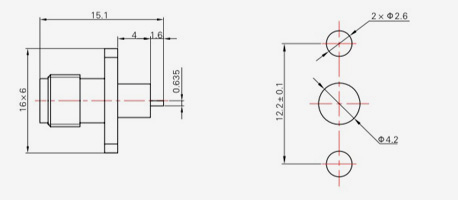

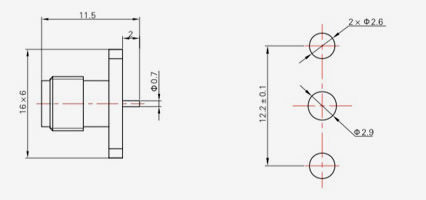

SMA-KFD17
-

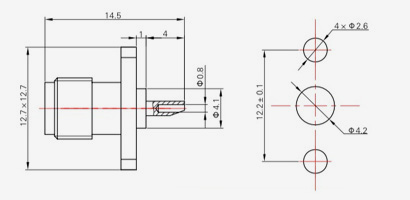

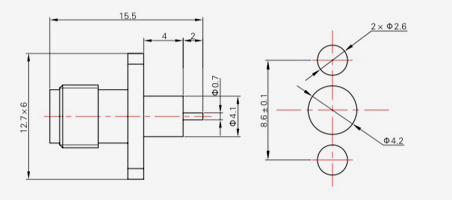

SMA-KFD150
-

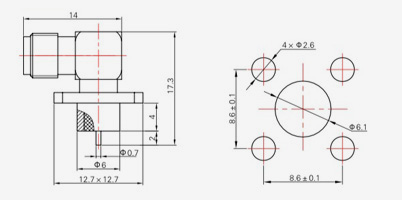

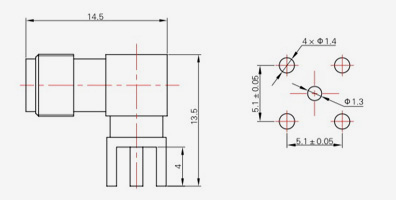

SMA-KWF1
-

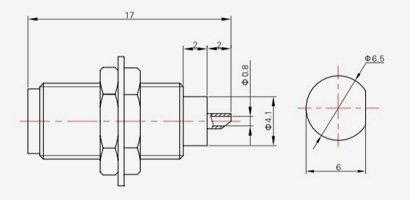

Sma-Kyd
-

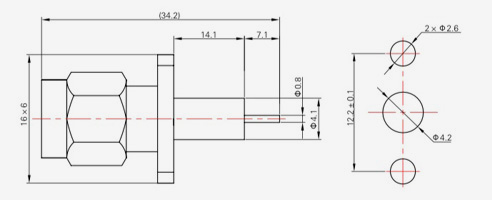

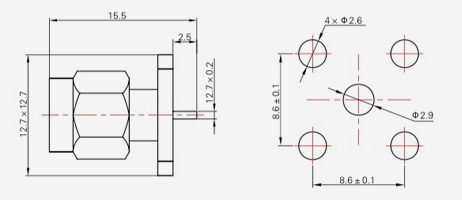

SMA-JFD3
-

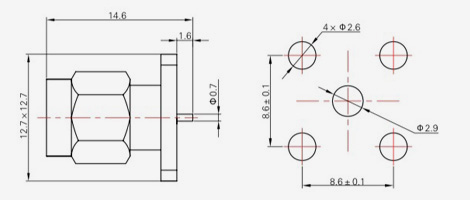

SMA-JFD61
-

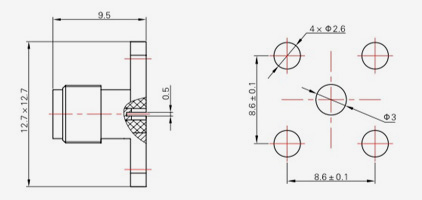

SMA-KFD19
-

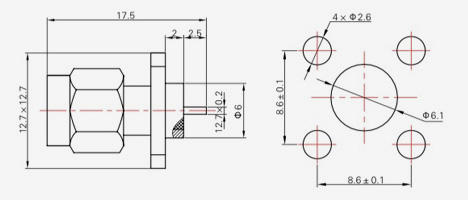

SMA-KFD36G
-

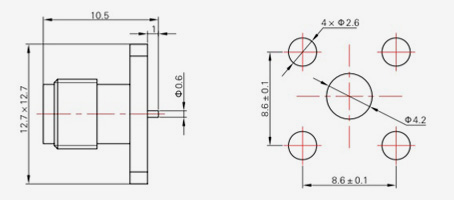

SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-
SMA-KWFD2-1
-
SMA-KWFD2-2
-
SMA-KFD154
-
SMA-KFD158
-

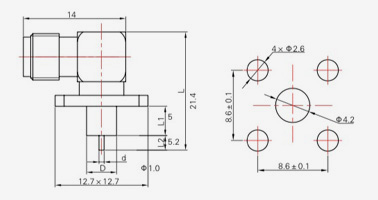

SMA-KWFD2
-
SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-

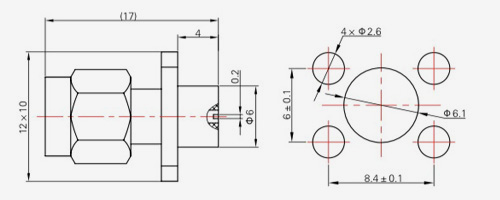

SMA-JFD54
-

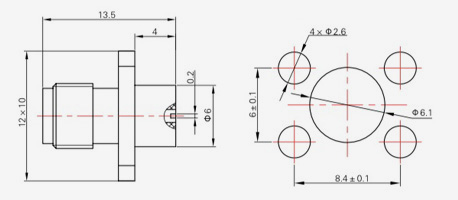

SMA-KFD54
-
SMA-KFD78
-

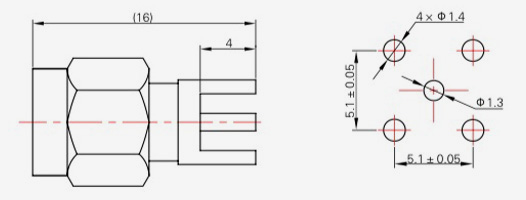

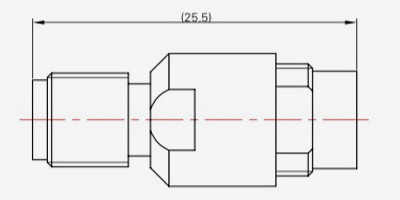

SMA-JHD
-

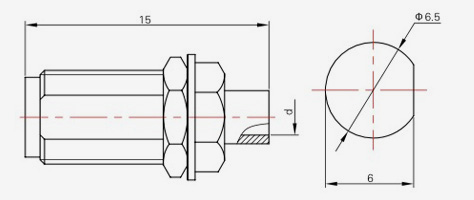

Sma-khd7
-

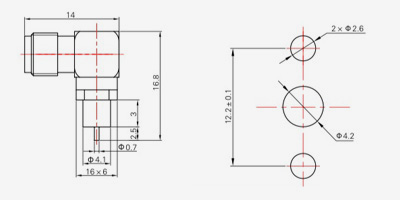

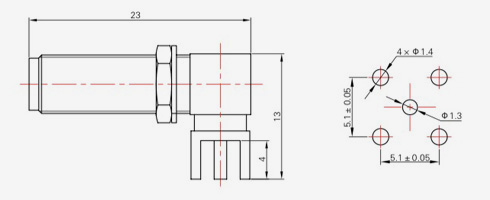

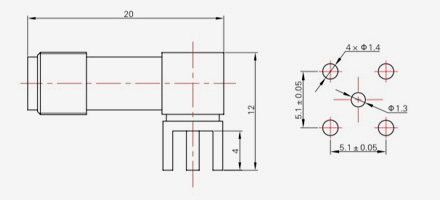

Sma-kwhd
-
Sma-kwhd4
-
SMA-KWHD5
