Что такое коаксиальный RF-адаптер?

1. РЧ-коаксиальный адаптер : Определение и принцип работы
Коаксиальные радиочастотные адаптеры являются ключевыми компонентами в радиочастотной технике и в основном используются для подключения коаксиальных кабелей и разъемов различных типов и размеров интерфейсов, обеспечивая низкие потери, высокую стабильность и согласование импедансов во время передачи сигнала. Они играют жизненно важную роль в беспроводной связи, тестировании и измерениях, аэрокосмической и бытовой электронике, устраняя несовместимость интерфейсов между устройствами и обеспечивая при этом целостность высокочастотного сигнала. ВЧ-коаксиальные адаптеры в первую очередь служат для изменения методов подключения, преобразования типов интерфейсов или адаптации к устройствам с различными требованиями к частоте и сопротивлению.

Основная структура радиочастотного коаксиального адаптера состоит из внешнего проводника (металлической оболочки, обычно изготовленной из позолоченной латуни или алюминиевого сплава), внутреннего проводника (центрального проводящего контакта, часто изготовленного из позолоченной меди или бериллиевой меди), изолирующей среды (например, ПТФЭ) и специальной конструкции разъема (например, SMA, N-типа или BNC). Внешний проводник обеспечивает электромагнитное экранирование и механическую защиту, тогда как внутренний проводник передает сигнал, а изолирующая среда изолирует внутренний и внешний проводники и поддерживает согласование импедансов.

При передаче радиочастотных сигналов принципы работы адаптера в первую очередь основаны на непрерывном согласовании импедансов, ограничении электромагнитного поля и подавлении мод. Согласование импеданса достигается за счет тщательно разработанного соотношения диаметров внутреннего и внешнего проводника и диэлектрической проницаемости диэлектрического материала, гарантируя, что передача сигнала позволяет избежать отражений, вызванных изменениями импеданса (обычно измеряемого коэффициентом стоячей волны по напряжению (КСВН), с идеальным значением 1:1). Ограничение электромагнитного поля основано на экранирующем эффекте внешнего проводника, который удерживает электромагнитные волны внутренним проводником, предотвращая утечку сигнала и внешние помехи. Кроме того, оптимизированная конструкция конструкции подавляет моды более высокого порядка (такие как моды TE/TM), обеспечивая стабильную передачу основной моды TEM и тем самым уменьшая искажения сигнала.

Производительность радиочастотных коаксиальных адаптеров определяется несколькими ключевыми параметрами, включая частотный диапазон (например, постоянный ток-18 ГГц), импеданс (обычно 50 Ом или 75 Ом), коэффициент стоячей волны по напряжению (КСВН), вносимые потери (затухание энергии во время передачи сигнала) и допустимую мощность (максимальную допустимую мощность). Например, в системах связи 5G адаптеры должны поддерживать диапазоны высоких частот (например, 3,5 ГГц или миллиметровые волны (28 ГГц)), сохраняя при этом низкие вносимые потери, чтобы предотвратить затухание сигнала, которое влияет на качество связи. В приложениях с высокой мощностью (таких как радиолокационные или радиовещательные системы) важными факторами выбора становятся мощность и рассеивание тепла.

В практических приложениях выбор адаптера требует всестороннего учета типа интерфейса, рабочей частоты, требований к питанию и условий окружающей среды. Распространенные типы адаптеров включают SMA-N-тип и BNC-SMA. Различные интерфейсы имеют разные механические конструкции и электрические характеристики, поэтому обеспечение идеального соответствия между адаптером и разъемом имеет решающее значение. Кроме того, длительное использование может вызвать окисление или механический износ контактной поверхности, увеличивая контактное сопротивление и влияя на передачу сигнала. Для решения этих проблем широко используются высокоточная механическая обработка (например, контроль концентричности внутреннего проводника с точностью до 0,05 мм) и золочение поверхности для снижения контактного сопротивления и повышения долговечности.

Типичные сценарии применения
Тестирование и измерение: подключение испытательного оборудования с различными интерфейсами (например, векторных анализаторов цепей).
Системы связи: адаптеры между антеннами базовой станции и радиочастотными модулями.
Военная и аэрокосмическая промышленность: Адаптеры для интерфейсов различной формы в радиолокационных и спутниковых системах связи.
Бытовая электроника: исследования, разработки и отладка устройств 5G и модулей Wi-Fi.

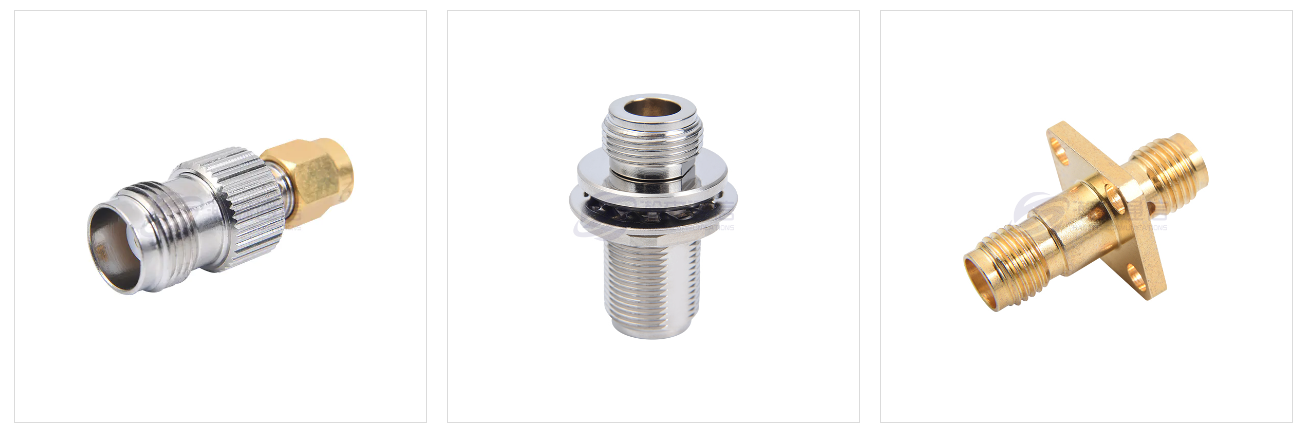

Структурные компоненты
Коаксиальный радиочастотный адаптер состоит из следующих основных компонентов:
Внешний проводник (оболочка): обычно изготавливается из металла (например, позолоченной латуни), обеспечивая экранирование и механическую защиту.
Внутренний проводник: центральный проводящий контакт, отвечающий за передачу сигнала, обычно изготовленный из позолоченной меди или бериллиевой меди.
Изоляция: такие материалы, как ПТФЭ (политетрафторэтилен), которые изолируют внутренние и внешние проводники и поддерживают согласование импедансов.
Интерфейс: Резьбовой, защелкивающийся или другие методы подключения (например, SMA, N-тип, BNC и т. д.).

2. Функция радиочастотного коаксиального адаптера
Коаксиальные радиочастотные адаптеры играют решающую роль в радиочастотных системах. Их основные функции можно резюмировать следующим образом:

Мост преобразования интерфейса
Основная функция коаксиального радиочастотного адаптера — преобразование между различными типами и характеристиками радиочастотных разъемов. В практических приложениях часто встречаются несоответствия между портами устройства и кабельными интерфейсами, например, когда испытательный прибор использует разъем N-типа, а тестируемое устройство имеет разъем SMA. Сложная механическая конструкция адаптера обеспечивает плавное соединение между различными типами разъемов, такими как гнездо SMA и штекер типа N, устраняя проблемы с настройкой системы, вызванные несовместимостью интерфейсов.

Гарантия передачи сигнала
Высококачественные коаксиальные ВЧ-адаптеры обеспечивают непрерывность импеданса во время передачи сигнала посредством строгого контроля импеданса (обычно 50 Ом или 75 Ом). Их высокоточная внутренняя концентрическая структура в сочетании с диэлектрическими материалами с низкими потерями (такими как ПТФЭ) сохраняет коэффициент отражения сигнала (КСВН) ниже 1,5:1, эффективно снижая влияние стоячих волн на производительность системы. В диапазонах частот ниже 6 ГГц высококачественные адаптеры могут обеспечить вносимые потери ниже 0,3 дБ.

Центр расширения системы
В сложных радиочастотных системах адаптеры обеспечивают многопутевое распределение и маршрутизацию сигналов. Комбинируя различные типы адаптеров, инженеры могут гибко создавать тестовые системы. Например, использование адаптера с двумя гнездами для разделения одного сигнала на два или использование прямоугольного адаптера для перенаправления сигнала в ограниченном пространстве. Такая гибкость особенно важна в сценариях с ограниченным пространством, таких как установка базовых станций и бортовые радиочастотные системы.

Ключевые компоненты испытаний и измерений
При тестировании радиочастотных параметров качество адаптера напрямую влияет на точность измерений. Такие устройства, как векторные анализаторы цепей, используют адаптеры для подключения к DUT (тестируемому устройству). В результатах измерений учитываются несоответствие импеданса адаптера, потери и другие характеристики. Поэтому в адаптерах метрологического класса обычно используется воздушный диэлектрик и золотое покрытие для обеспечения превосходных характеристик согласования импеданса (КСВ < 1,2:1) даже в диапазоне 18 ГГц.

Адаптируемость к особым условиям
Доступны адаптеры различных специализированных моделей для различных сценариев применения:
Высоковольтные адаптеры имеют усиленную изоляцию и выдерживают напряжение более 10 кВ.
В адаптерах высокой мощности используется серебряное покрытие и принудительное охлаждение, мощность которых достигает 500 Вт.
Трехосные адаптеры обеспечивают дополнительный экранирующий слой для чувствительных измерительных приложений.
Взрывозащищенные адаптеры соответствуют требованиям опасных зон, например, нефтехимических производств.

Интерфейс обслуживания системы
Адаптеры обеспечивают решение по переходу интерфейса для обслуживания и модернизации оборудования. При обновлении стандартов интерфейса для старого оборудования адаптеры обеспечивают совместимость старого и нового оборудования без замены всей системы, что значительно снижает затраты на модернизацию. Например, при обновлении базовых станций 4G до 5G широко используются адаптеры N-7/16 для сохранения совместимости с существующими фидерными системами.

Оптимизированное качество сигнала
В высокопроизводительных адаптерах используются специальные конструктивные особенности для улучшения целостности сигнала:
Ступенчатая структура преобразования импеданса расширяет диапазон рабочих частот.
Материал с градиентом диэлектрической проницаемости уменьшает отражения на границе раздела.
Встроенная фильтрация подавляет помехи в определенных диапазонах частот.
Электромагнитное уплотнение повышает эффективность ЭМС.

Коаксиальные радиочастотные адаптеры используются в различных областях:
(1). Коммуникации
Подключение базовой станции и антенны: используется для согласования радиочастотных кабелей с различными интерфейсами для обеспечения качества передачи сигнала.
Преобразование оптоволокна и радиочастот: реализация адаптации интерфейса оптических сигналов и радиочастотных сигналов в гибридных системах связи.
Спутниковая связь: подключение оборудования и антенн наземных спутниковых станций для обеспечения передачи высокочастотных сигналов с низкими потерями.
(2). Тестирование и измерение
Сетевой анализатор: адаптируется к тестовым портам с различными интерфейсами, например от N-типа к SMA.
Анализатор спектра: подключайте зонды или антенны различных характеристик для расширения диапазона измерения.
Генератор сигналов: согласуйте выходные порты с тестируемым устройством, чтобы уменьшить потери на отражение.
(3). Аэрокосмическая и оборонная промышленность
Радарная система: адаптируйтесь к радиочастотным компонентам разных диапазонов частот для обеспечения целостности сигнала.
Военное коммуникационное оборудование: обеспечивает быстрое преобразование интерфейсов в полевых радиостанциях и системах радиоэлектронной борьбы.
Спутниковые и ракетные системы: используются для передачи высокочастотных сигналов и адаптируются к суровым условиям.
(4). Медицинское оборудование
Радиочастотная катушка МРТ: соединяет катушку с системой визуализации для обеспечения стабильности высокочастотного сигнала.
Оборудование для радиочастотной абляции: адаптирует лечебный зонд к хосту для обеспечения эффективности передачи энергии.
(5). Автомобильная электроника
Установленный на автомобиле радар (радар миллиметрового диапазона): адаптируется к радиолокационным модулям 77 ГГц/79 ГГц и испытательному оборудованию.
Автомобиль ко всему (V2X): подключает антенну к модулю связи для поддержки передачи сигнала 5G/C-V2X.
(6). Радиовещание и телевидение
Радиочастотный передатчик: подходит для фидеров и усилителей с различными интерфейсами.
Прием спутникового телевидения: преобразует интерфейс между LNB и приемником (например, тип F в тип N).
(7). Промышленность и Интернет вещей
Система RFID: соединяет считыватель и антенну для оптимизации производительности радиочастотной идентификации.
Беспроводная сенсорная сеть: адаптируется к модулям связи с разными частотными диапазонами, например LoRa и ZigBee.
(8). Научные исследования и образование
Лабораторные радиочастотные эксперименты: гибкое подключение различного испытательного оборудования, например осциллографов и источников сигналов. Обучающая демонстрация: помогает учащимся понять принципы согласования радиочастотных интерфейсов и передачи сигналов.

3. Распространенные неисправности радиочастотных коаксиальных адаптеров
Коаксиальные радиочастотные адаптеры, являющиеся ключевыми разъемами для передачи радиочастотных сигналов, широко используются в сфере связи, испытаний и измерений, аэрокосмической отрасли, медицинского оборудования и других областях. Их производительность напрямую влияет на качество передачи сигнала и стабильность системы. Однако при длительном использовании или неправильной эксплуатации в адаптерах могут возникать различные неисправности, приводящие к затуханию сигнала, отражениям и даже выходу из строя системы. Ниже подробно описаны распространенные неисправности коаксиального радиочастотного адаптера и их причины, а также соответствующие рекомендации по профилактике и техническому обслуживанию.

Неисправности ВЧ-коаксиального адаптера обычно можно классифицировать как плохой контакт, механическое повреждение, несоответствие импеданса, ухудшение электрических характеристик, нарушение герметичности, ненормальную частотную характеристику и чрезмерное повышение температуры. Эти неисправности могут возникать независимо или вместе друг с другом, что в совокупности влияет на производительность адаптера.

Плохой контакт — одна из наиболее распространенных неисправностей ВЧ-коаксиальных адаптеров. Это проявляется в прерывистой передаче сигнала, повышенных вносимых потерях или высоком коэффициенте стоячей волны (КСВН). Плохой контакт может быть вызван множеством факторов, наиболее распространенной из которых является окисление интерфейса. Разъемы адаптера обычно покрываются золотом или серебром для повышения проводимости и устойчивости к коррозии. Однако длительное воздействие влаги, солевого тумана или химического загрязнения может привести к износу или окислению покрытия, что приведет к увеличению контактного сопротивления. Кроме того, частое подключение и отключение или грубое обращение могут деформировать контакты или гнезда, препятствуя надежному соединению. Неправильно затянутые резьбовые адаптеры (например, типа N и SMA) также могут привести к нестабильной передаче сигнала. В крайних случаях плохой контакт может вызвать искрение, что приведет к дальнейшему повреждению адаптера или подключенного устройства.

Механические повреждения — еще одна распространенная неисправность, проявляющаяся в виде трещин корпуса, сорванной резьбы или деформации разъемов. Корпуса ВЧ-коаксиальных адаптеров обычно изготавливаются из металла (например, латуни или нержавеющей стали), чтобы обеспечить хорошее экранирование и механическую прочность, однако они все равно могут быть повреждены внешним воздействием, чрезмерным крутящим моментом или длительным механическим воздействием. Например, приложение чрезмерного крутящего момента с помощью гаечного ключа во время установки может сорвать резьбу или деформировать корпус, что повлияет на передачу сигнала. Кроме того, центральный проводник адаптера хрупкий и может погнуться или сломаться, если его неправильно совместить во время подключения и отключения, что серьезно влияет на электрические характеристики. Вибрационная или ударная среда (например, в автомобильной и авиационной технике) увеличивает риск механического повреждения, поэтому необходимы высоконадежные адаптеры и меры против ослабления крепления.

Несоответствие импеданса является особой проблемой в радиочастотных системах. Если адаптер не соответствует импедансу системы, это может привести к отражению сигнала, увеличению коэффициента стоячей волны (КСВ) и даже к повреждению передатчика. В стандартных радиочастотных системах обычно используется сопротивление 50 или 75 Ом. Смешение адаптеров с разными импедансами (например, использование адаптера с сопротивлением 50 Ом в системе с сопротивлением 75 Ом) может привести к значительным изменениям импеданса, вызывающим отражения сигнала. Кроме того, отклонения в размерах внутренних проводников адаптера или некачественные диэлектрические материалы могут вызвать отклонения импеданса от номинального значения. Например, в некоторых недорогих адаптерах могут использоваться нестандартные диэлектрические материалы с нестабильной диэлектрической проницаемостью, что приводит к колебаниям импеданса при передаче высокочастотного сигнала. В высокочастотных приложениях, таких как миллиметровые волны, точность изготовления адаптера особенно важна для согласования импеданса. Размерные ошибки размером в микроны могут значительно ухудшить производительность.

Ухудшение электрических характеристик — это прогрессирующий отказ, который может возникнуть в коаксиальных радиочастотных адаптерах с течением времени. В первую очередь это проявляется в повышенных вносимых потерях, шумовых помехах или неравномерности частотной характеристики. Причинами ухудшения электрических характеристик являются старение внутреннего диэлектрика, загрязнение поверхности проводника или плохая пайка. Например, политетрафторэтилен (ПТФЭ), распространенный диэлектрический материал для адаптеров, обладает превосходными высокочастотными характеристиками и термостойкостью. Однако он может стареть в условиях длительного воздействия высоких температур, вызывая изменения диэлектрической проницаемости и, таким образом, влияя на передачу сигнала. Кроме того, пыль, масло или другие загрязнения, попадающие в адаптер, могут увеличить контактное сопротивление или создать дополнительную паразитную емкость/индуктивность, влияя на высокочастотные сигналы. Плохая пайка (например, неплотная пайка между внутренним проводником и разъемом) также может вызвать прерывистость сигнала или внести нелинейные искажения.

Нарушение герметичности в первую очередь влияет на водонепроницаемые и пыленепроницаемые адаптеры, что проявляется в проникновении внутрь воды, коррозии солевого тумана или ухудшении электрических характеристик. Адаптеры, используемые в наружном коммуникационном оборудовании, автомобильных радарах или морском электронном оборудовании, обычно требуют определенного уровня защиты (например, IP67). Старение, повреждение или неправильная установка уплотнительного кольца (например, не затянутая водонепроницаемая гайка) могут привести к проникновению влаги или солевого тумана и коррозии внутреннего проводника или диэлектрического материала. При экстремальных колебаниях температуры уплотнительный материал также может потерять свою эластичность из-за теплового расширения и сжатия, что еще больше ухудшает характеристики уплотнения. Нарушение герметичности не только влияет на электрические характеристики, но также может привести к короткому замыканию или повреждению оборудования. Поэтому регулярная проверка уплотнения переходника необходима в суровых условиях.

Аномальная частотная характеристика означает, что адаптер испытывает значительное затухание сигнала или сдвиг резонанса в определенных диапазонах частот. Коаксиальные радиочастотные адаптеры обычно оптимизированы для определенных диапазонов частот, и использование за пределами номинального диапазона частот может ухудшить производительность. Например, стандартный адаптер SMA обычно рассчитан на частоту 18 ГГц. Однако структурные ограничения могут привести к значительным вносимым потерям или резонансу при использовании в диапазонах миллиметровых волн (например, 40 ГГц). Кроме того, внутренняя деформация адаптера (например, изогнутый центральный проводник или неровный диэлектрический материал) может изменить параметры его распределенной емкости или индуктивности, что приведет к аномальной частотной характеристике. В широкополосных или сверхширокополосных системах равномерность частоты адаптера особенно важна, а высокопроизводительные модели необходимы для обеспечения целостности сигнала.

Чрезмерное повышение температуры является распространенной проблемой адаптеров в устройствах с высокой мощностью, проявляющейся в перегреве или даже перегреве корпуса. Во время передачи радиочастотного сигнала контактное сопротивление адаптера и диэлектрические потери преобразуются в тепло. Недостаточное рассеивание тепла или превышение номинальной мощности может привести к чрезмерному повышению температуры. Например, в радиовещательных передатчиках или радиолокационных системах адаптеры должны выдерживать средние уровни мощности в сотни ватт или даже киловатты. Если контакт плохой или материал имеет плохую теплопроводность (например, некачественный металлический корпус), тепло может накопиться и повредить внутреннюю структуру. Длительные высокие температуры также могут ускорить старение диэлектрика и выход из строя уплотнения, что еще больше сокращает срок службы адаптера.

Чтобы уменьшить количество отказов коаксиального РЧ-адаптера, можно принять следующие профилактические меры и меры по техническому обслуживанию: Во-первых, правильно установите адаптер и затяните разъем в соответствии с рекомендованными производителем моментами затяжки, избегая чрезмерной или недостаточной затяжки. Во-вторых, регулярно проверяйте состояние адаптера, очищайте разъем (с помощью абсолютного спирта) и проверяйте его на наличие признаков окисления или износа. В-третьих, обеспечьте согласование импедансов и избегайте использования адаптеров или кабелей с разными импедансами. В-четвертых, выбирайте водонепроницаемые и устойчивые к коррозии модели для использования на открытом воздухе или в суровых условиях и регулярно проверяйте уплотнения. Наконец, избегайте разгона или чрезмерной мощности адаптера и выбирайте номинальную мощность и диапазон частот, соответствующие требованиям приложения.

Таким образом, неисправности коаксиального радиочастотного адаптера связаны с множеством факторов, включая механические, электрические и факторы окружающей среды. Правильный выбор, стандартизированная эксплуатация и регулярное техническое обслуживание позволяют значительно продлить срок его службы и обеспечить стабильность системы. В приложениях с высокими требованиями к надежности (например, в аэрокосмической и военной связи) рекомендуется выбирать высококачественные адаптеры и проводить строгий процесс тестирования для обеспечения долгосрочной стабильной работы.

Таблица с описанием распространенных неисправностей коаксиального радиочастотного адаптера:

Дополнительные примечания:
Рекомендации по профилактическому обслуживанию:
Регулярно проверяйте внешний вид и электрические характеристики адаптера (например, проверяйте коэффициент стоячей волны с помощью сетевого анализатора).
Используйте резьбу, предотвращающую ослабление, или механизмы блокировки (например, SMA с обратной резьбой) в условиях вибрации.
Перед применением высокомощных приложений выполните тепловое моделирование или фактическое испытание на повышение температуры.

Рекомендации по выбору:
Для высокочастотных применений предпочтительны адаптеры с воздушным диэлектриком или ПТФЭ с низкими потерями.
Для суровых условий эксплуатации (например, в военной и аэрокосмической промышленности) выбирайте адаптеры с позолоченными разъемами и конструкцией из нержавеющей стали.

4.Как продлить срок службы коаксиальных радиочастотных адаптеров?
Продление срока службы коаксиального радиочастотного адаптера требует правильного использования, ежедневного обслуживания, бережного отношения к окружающей среде и других аспектов. Ниже приведены некоторые ключевые меры:

(1). Правильное использование и эксплуатация
Избегайте частого подключения и отключения: повторное подключение и отключение приведет к износу металлической контактной поверхности интерфейса, что приведет к несоответствию импеданса или потере сигнала. Старайтесь отключаться только при необходимости. Выровняйте разъем и затяните: убедитесь, что разъемы «папа» и «мама» выровнены перед вращением и затяжкой, чтобы избежать смещения резьбы или повреждения поперечной резьбы. Используйте соответствующий момент затяжки: чрезмерное затягивание повредит резьбу, а слишком слабое приведет к плохому контакту. После затяжки вручную вы можете использовать динамометрический ключ для затяжки в соответствии с рекомендованным производителем значением. Не работайте при включенном питании: убедитесь, что устройство выключено перед подключением и отключением, чтобы избежать повреждения контактных точек дуговым разрядом.
(2). Физическая защита
Предотвратите механическое воздействие: избегайте сгибания, натяжения или бокового воздействия на адаптер, особенно при подключении кабелей. Используйте угловые адаптеры или опоры для кабелей, чтобы уменьшить нагрузку. Содержите интерфейс в чистоте: накрывайте его пылезащитной крышкой, когда он не используется, чтобы предотвратить попадание пыли, масла или окисления. Антиоксиданты можно использовать во влажной среде. Избегайте падений и ударов. Внутреннюю структуру прецизионного адаптера легко повредить при ударе, поэтому обращайтесь с ним осторожно.
(3). Экологический менеджмент
Контролируйте температуру и влажность: высокая температура ускоряет окисление металла, а влажность может легко вызвать коррозию. Рекомендуется использовать его в среде с температурой 10-30℃ и влажностью <60%. Выбирайте герметичный адаптер для экстремальных условий. Защита от коррозии и пыли. Адаптеры с позолоченными интерфейсами или интерфейсами из нержавеющей стали следует выбирать для промышленных или наружных условий и регулярно чистить. (4). Регулярное техническое обслуживание Очистка интерфейса: Протрите контактную поверхность безводным спиртом и безворсовой тканью. Трудноудаляемые пятна можно удалить специальным чистящим средством. Избегайте использования абразивных материалов. Проверка на износ и повреждения. Регулярно проверяйте интерфейс на предмет царапин, ржавчины или деформации, проверяйте качество сигнала и своевременно заменяйте его, если он ненормальный. Смажьте резьбу (необязательно). Некоторые адаптеры можно смазать небольшим количеством силиконовой смазки, но убедитесь, что это не влияет на электрические характеристики.
(5). Выберите подходящий адаптер
Соответствующие характеристики: убедитесь, что такие параметры, как полное сопротивление (например, 50 Ом/75 Ом), диапазон частот и мощность, соответствуют требованиям системы, чтобы избежать перегрузки.
Отдавайте предпочтение высококачественным материалам: позолоченные интерфейсы более устойчивы к коррозии, чем никелированные, а изоляционные материалы из ПТФЭ имеют более стабильные характеристики на высоких частотах.
(6). Меры предосторожности при хранении
Храните в сухом месте: если устройство не используется в течение длительного времени, поместите его в антистатический пакет и добавьте влагопоглотитель, чтобы избежать воздействия воздуха.
Избегайте штабелирования: храните свободно, чтобы интерфейс не сжимался и не деформировался.
(7). Другие предложения
Используйте переходные кабели вместо частого подключения и отключения: если интерфейс необходимо часто переключать, для уменьшения износа можно использовать фиксированный адаптер с коротким кабелем.
Регулярная калибровка и тестирование. При использовании высокочастотных приложений регулярно используйте сетевой анализатор для обнаружения снижения производительности адаптера.

5.Руководство по очистке коаксиального адаптера RF
(1). Подготовка перед чисткой
Необходимые инструменты
Безворсовая ткань или ватный тампон (например, ткань для линз, ткань из микрофибры)
Абсолютный спирт (99% изопропиловый спирт IPA) или специальный очиститель для электроники (например, DeoxIT D5).
Баллон со сжатым воздухом или воздуходувка (для удаления пыли)
Мягкая щетка (неметаллический материал, чтобы не царапать)
Антистатические перчатки (для предотвращения повреждения чувствительных компонентов электростатическим разрядом)
Меры предосторожности
Выключение: перед очисткой убедитесь, что устройство выключено, чтобы избежать риска короткого замыкания или поражения электрическим током.
Избегайте агрессивных растворителей: чистящие средства, содержащие хлор или аммиак (например, стеклянная вода, WD-40), могут повредить покрытие.
Бережная работа: избегайте сильных царапин, особенно на позолоченных интерфейсах, чтобы предотвратить износ.
(2). Этапы очистки
Шаг 1: Предварительное удаление пыли
Сдуйте пыль и мусор с поверхности и интерфейса адаптера с помощью сжатого воздуха или воздуходувки.
Если есть стойкие частицы, аккуратно смахните их мягкой щеткой (не используйте металлические щетки, чтобы не поцарапать).
Шаг 2. Очистите контактную поверхность (папа/гнездо).
Смочите небольшое количество безводного спирта или очистителя для электроники (не распыляйте непосредственно, чтобы жидкость не проникла в изоляционный слой).
Аккуратно протрите безворсовой тканью или ватным тампоном:
Для наружной резьбы (наружная): протирайте в направлении вращения вдоль резьбы.
Для внутренней резьбы (гнездовая): чистите ватным тампоном по спирали, чтобы избежать остатков волокон.
Обработка стойкого оксидного слоя:
При незначительном окислении можно использовать очиститель DeoxIT. После нанесения оставьте на 1-2 минуты, прежде чем вытирать.
Рекомендуется заменить адаптер, если он сильно окислен или подвергся коррозии. Принудительная очистка может еще больше повредить его.
Шаг 3. Очистите внешнюю оболочку.
Протрите корпус адаптера хлопчатобумажной тканью, пропитанной спиртом, чтобы удалить масло и отпечатки пальцев.
Не допускайте попадания жидкости внутрь незагерметизированных адаптеров. Шаг 4: Сушка. После очистки дайте постоять 5–10 минут, чтобы спирт полностью испарился. Для ускорения сушки можно использовать сжатый воздух (низкая температура во избежание образования конденсата).
(3). Осмотр после чистки
Визуальный осмотр: Убедитесь в отсутствии остаточных волокон, пятен или коррозии.
Электрическое испытание (опционально):
Используйте сетевой анализатор или мультиметр для проверки контактного сопротивления и КСВ (коэффициент стоячей волны), чтобы обеспечить нормальную работу.
Если сигнал ненормальный (например, повышенные вносимые потери), это может быть связано с неполной очисткой или повреждением адаптера.
(4). Рекомендации по ежедневному обслуживанию
Регулярно очищайте (каждые 3–6 месяцев или чаще в условиях высокой запыленности).
Используйте пылезащитные колпачки. Закрывайте интерфейс, когда он не используется, чтобы предотвратить попадание пыли и окисление.
Избегайте прямого контакта с металлическими интерфейсами: соль и жир от отпечатков пальцев ускоряют коррозию.
Не используйте для царапин наждачную бумагу, металлические щетки или твердые предметы.
Избегайте использования силиконовых смазок (они могут загрязнить контактную поверхность и повлиять на высокочастотные сигналы).
(5). Обработка особых случаев
Морская вода/среда с высокой влажностью: после очистки нанесите антиоксидант.
Застряла нить: добавьте небольшое количество очистителя контактов и аккуратно поверните, не прилагая усилий.

Рекомендации по очистке коаксиального радиочастотного адаптера:

Рекомендации по ежедневному обслуживанию:

Правильная очистка ВЧ-коаксиальных адаптеров значительно продлевает срок их службы и обеспечивает стабильную передачу сигнала. Ключевые моменты:
Аккуратно очистите безворсовой тканью, смоченной безводным спиртом.
Избегайте абразивных растворителей и царапин твердыми предметами.
После очистки тщательно высушите и проверьте электрические характеристики.

6. Часто задаваемые вопросы по коаксиальному адаптеру RF
(1). Основные понятия
В1: Что такое коаксиальный RF-адаптер?
О: Коаксиальный ВЧ-адаптер — это преобразовательное устройство, используемое для подключения коаксиальных кабелей или устройств с различными типами интерфейсов, обеспечивающее согласование импедансов (например, 50 Ом или 75 Ом) во время передачи сигнала и уменьшающее отражение и потери.
Вопрос 2: Каковы распространенные типы радиочастотных адаптеров?
A: Общие типы включают в себя:
По типу интерфейса: SMA, N-тип, BNC, TNC, SMB, MCX и т. д.
По полу: мужской (с булавкой), женский (с домкратом).
По назначению: прямоточные, прямоугольные, затухающие, прямая изоляция и т.д.

(2). Выбор и использование
В3: Как выбрать подходящий RF-адаптер?
Ответ: Необходимо учитывать следующие факторы:
Согласование импеданса (50 Ом или 75 Ом).
Диапазон частот (например, адаптеры SMA обычно поддерживают диапазон 0–18 ГГц, тип N может достигать частоты выше 18 ГГц).
Тип интерфейса (например, от SMA до N-типа). Мощность (для приложений с высокой мощностью требуется специальный адаптер). Материалы и покрытие (позолоченный интерфейс более устойчив к коррозии, изоляционный материал из ПТФЭ имеет лучшие высокочастотные характеристики).

В4: Можно ли подключить адаптер к устройству на длительное время?
О: Да, но обратите внимание: избегайте частого подключения и отключения, поскольку это может привести к износу. Рекомендуется регулярно проверять состояние окисления в условиях высокой влажности или агрессивной среды.

В5: Что делать, если адаптер не затянут или не ослаблен?
О: Проверьте, выровнена ли резьба, чтобы избежать повреждения поперечной резьбы. Используйте динамометрический ключ для затяжки в соответствии с рекомендуемым производителем значением (например, 8–10 фунтов на дюйм). Если износ резьбы сильный, адаптер необходимо заменить.

(3). Очистка и обслуживание
В6: Нужно ли регулярно чистить адаптер? Как часто? A: Среда с низким содержанием пыли: очищайте один раз в 6–12 месяцев. Высокая запыленность/промышленная среда: Очищайте один раз в 1–3 месяца. Способ очистки: Протрите контактную поверхность безводным спиртом (99% IPA) и безворсовой тканью.

В7: Как бороться с окислением контактной поверхности адаптера?
A: Небольшое окисление: Протрите электронным очистителем, например DeoxIT.
Сильное окисление: Рекомендуется заменить адаптер. Принудительная очистка может еще больше повредить его.

В8: Можно ли использовать WD-40 для смазки резьбы адаптера?
А: Нет! WD-40 содержит коррозийные компоненты и может повредить покрытие. Если требуется смазка, используйте специальную силиконовую смазку (например, Dow Corning Molykote 44).

(4). Устранение неполадок
В9: В чем может быть причина увеличения потери сигнала из-за адаптера?
О: Плохой контакт: интерфейс окислен или не затянут.
Несоответствие импеданса: использование адаптера с неправильным импедансом (например, сочетание 50 Ом и 75 Ом).
Механическое повреждение: интерфейс деформирован или поврежден внутренний изоляционный слой.

В10: Как проверить, правильно ли работает адаптер?
A: Визуальный осмотр: проверьте, не окислен ли интерфейс, не деформирован или не загрязнен ли он.
Проверка мультиметром: Измерьте проводимость между двумя концами (сопротивление должно быть близко к 0 Ом).
Тест сетевого анализатора: проверьте КСВ (коэффициент стоячей волны). Идеальное значение должно быть ≤1,5.

В11: Нормально ли, что адаптер сильно нагревается?
A: Применение с низким энергопотреблением: небольшой нагрев является нормальным.
Применение с высокой мощностью: если он ненормально нагревается, это может быть связано с плохим контактом или перегрузкой по мощности. Вам необходимо проверить характеристики адаптера.

(5). Другие вопросы
В12: Можно ли смешивать адаптеры разных марок?
О: Да, но вам необходимо убедиться, что:
Тип интерфейса, импеданс и диапазон частот совпадают.
Адаптеры низкого качества могут привести к ухудшению сигнала. Рекомендуется выбирать известные бренды.

Вопрос 13: Почему некоторые адаптеры имеют маркировку «блок постоянного тока»?
Ответ: Адаптер блока постоянного тока имеет внутри конденсаторную структуру, которая может блокировать сигналы постоянного тока и пропускать только радиочастотные сигналы. Он используется для защиты чувствительного оборудования от напряжения постоянного тока.

В14: На что следует обратить внимание при хранении адаптера?
О: Храните в антистатическом пакете во избежание попадания влаги и пыли.
Если он не используется в течение длительного времени, накройте его пылезащитной крышкой и поместите влагопоглотитель.
