OEM Коаксиальный RF-разъем 1,85 мм Поставщик

Ningbo Hanson Communication Technology Co., Ltd. Дом / Продукция / RF коаксиальный соединитель / Коаксиальный RF-разъем 1,85 мм

Коаксиальный RF-разъем 1,85 мм

Описание:

Разъем серии 1,85 мм (также известный как 1,85 мм РЧ-разъем) представляет собой высокопроизводительный радиоhтотный (РЧ) разъем, который в основном используется в приложениях, которые требуют высокой hтоты, высокой точности и низкой потери, особенно при передаче сигнала при 26,5 ГГц или выше. Это компактная конструкция разъема серии SMA, которая обеспечивает меньший размер и более высокие hтоты по сравнению с другими высокоhтотными разъемами, такими как тип V (2,92 мм) или тип K (1,0 мм).

Параметр:

Основные технические характеристики:
◆ Характерный импеданс: 50 Ом
◆ Частотный диапазон: DC ～ 67 ГГц
◆ Сопротивление изоляции: ≥3000 мД
◆ Диэлектрическое выдержанное напряжение: 500 В (RMS)
◆ Соотношение стоячей волны напряжения (VSWR): ≤1,30
◆ Циклы спаривания: 500 раз

Запрос

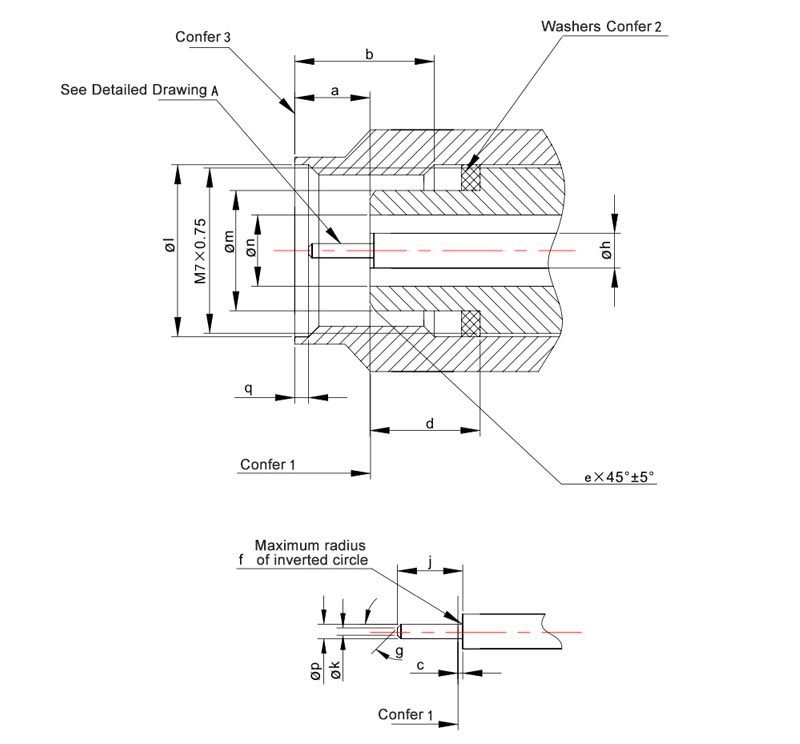

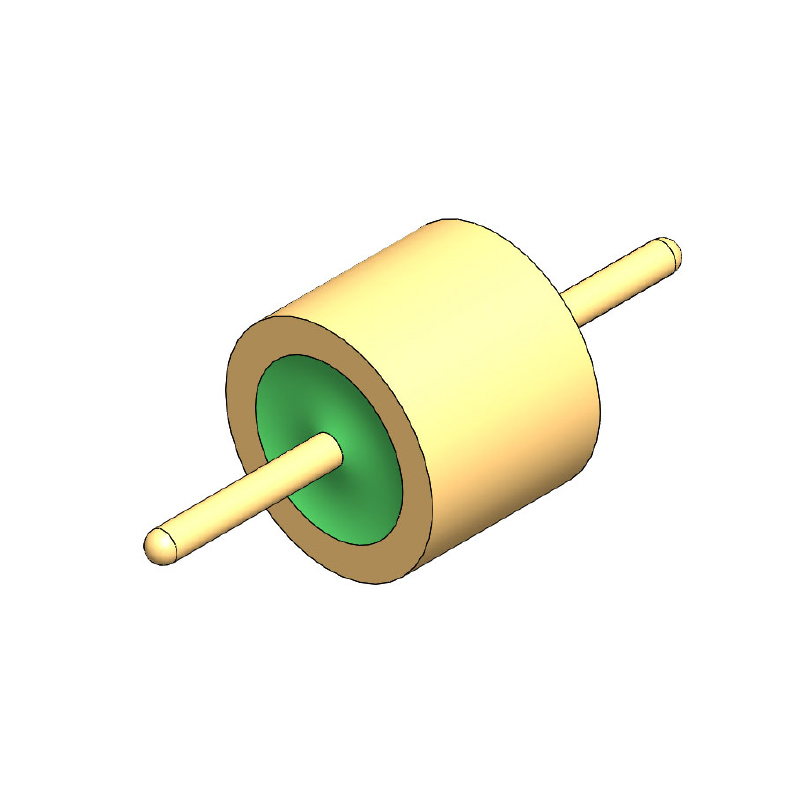

  • 1,85 мм серии разъектов разъема разъема разъема

Размер мм в
мин максимум мин максимум
а 1.850 2.450 0.073 0.096
b 4.370 4.630 0.172 0.182
c 0.000 0.0762 0.000 0.003
d 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
f - Ro.050 - R0.002
g 28 ° 32 ° 28 ° 32 °
h 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
p 0.498 0.523 0.0196 0.0206
q 0.508 0.762 0.020 0.030

Примечания:
1. Механические и электрические эталонные поверхности.
2. Шайеты, как это необходимо для разъемов класса 1.
3. Соединительные гайки с прямое смещение.

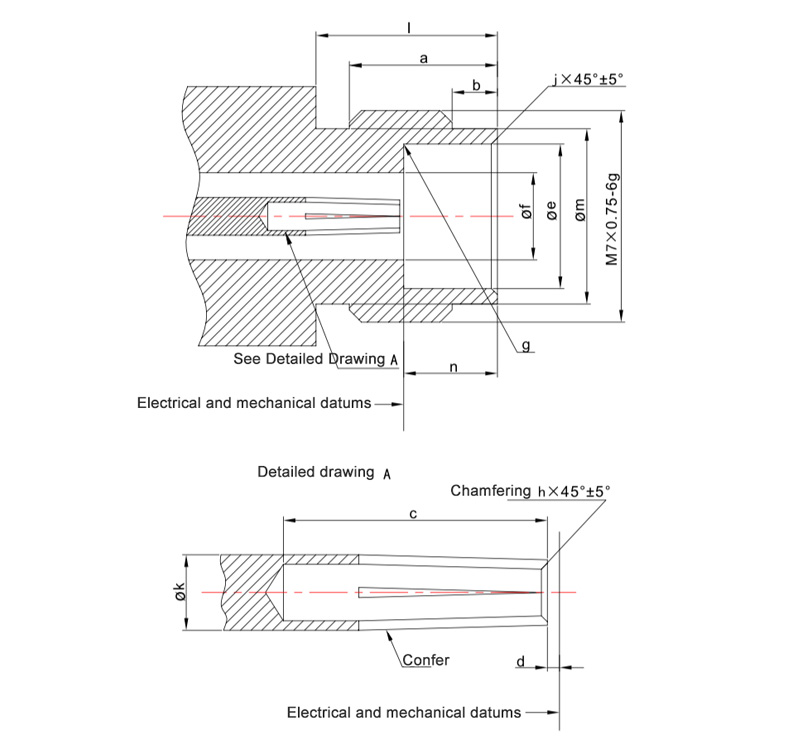

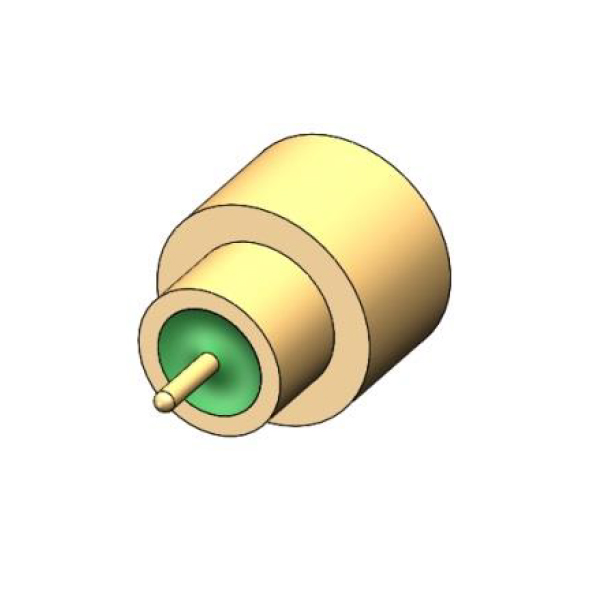

  • 1,85 мм серии разъектов разъема разъема разъема

Размер мм в
мин максимум мин максимум
а 4.800 5.060 0.189 0.199
b 1.370 1.630 0.054 0.064
c 2.650 － 0.104 －
d 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
f 1.8373 1.8627 0.07233 0.07333
g － R0.130 － R0.005
h 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Примечания:
Структура контактной hти сокета является произвольной. При спаривании с булавками с диаметрами от 0,498 мм до 0,523 мм размеры должны соответствовать коэффициенту отражения, характеристик спаривания и требований к долговечности разъема.

1.85mm СЕРИЯ

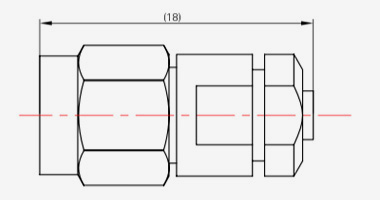

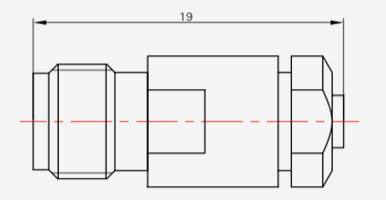

  • 1,85-JB1
    1,85-JB1
    Модель Кабельный тип
    1,85-JB1 SFT-50-1,670-047
  • 1,85 кб1
    1,85 кб1
    Модель Кабельный тип
    1,85 кб1 SFT-50-1,670-047
