OEM Поставщик N-типа коаксиальных разъемов

Ningbo Hanson Communication Technology Co., Ltd. Дом / Продукция / RF коаксиальный соединитель / Коаксиальный RF-разъем типа N

Коаксиальный RF-разъем типа N

Описание:

Коаксиальный разъем серии N-типа представляет собой радиоhтотный коаксиальный разъем RF с резьбовым механизмом соединения, разработанным и производимым в соответствии с военным стандартом США MIL-C-39012. Он имеет характеристики широкой полосы пропускания, хорошей ударной сопротивления, высокой надежности и превосходной производительности, и широко используется в микроволновой связи и системах измерения. Характерный импеданс коаксиального разъема серии N-типа, произведенного нашим заводом, разделен на два типа: 50 Ом и 75 Ом.

Параметр:

Основные технические характеристики:
◆ Характерный импеданс: 50 Ом/75 Ом
◆ Диапазон hтот: DC-18 ГГц (50 Ом)/DC-3 ГГц (75 Ом)
◆ Сопротивление изоляции: ≥5000 мД
◆ Диэлектрическое выдержанное напряжение: 1500 В (RMS)
◆ Соотношение стоячей волны напряжения (VSWR): ≤1,30
◆ Циклы спаривания: 500 раз

Запрос

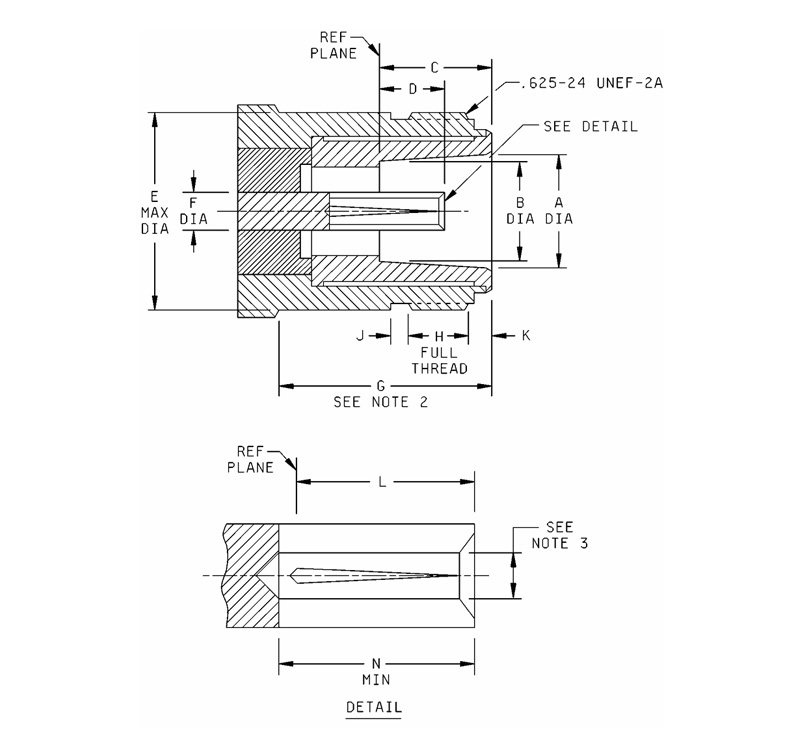

Тусклый
LTВедущий		 Дюймы (мм)
Мин. Макс.
А .336 (8.53) .344 (8.74)
B .316 (8.03) .320 (8.13)
C .356 (9.04) .362 (9,19)
D .187 (4,75) .207 (5.26)
E ------- .627 (15,93)
F .119 (3.02) .124 (3.15)
G .422 (10.72) -------
H .172 (4.37) .220 (5,59)
J .047 (1.19) .077 (1.96)
K .047 (1.19) .077 (1.96)
L .187 (4,75) .207 (5.26)
M .210 (5.33) -------

Примечания:
1. Этот интерфейс должен соответствовать требованиям датчика, как указано в
МIL-ПRF-39O12/2.
2. Зазор для сопряженного соединительного соединительного гайки.
3. Чтобы встретить VSWR, характеристики спаривания, контактное сопротивление и
Длительность разъема при сопряжении с штифтом диаметром a.063/.066.

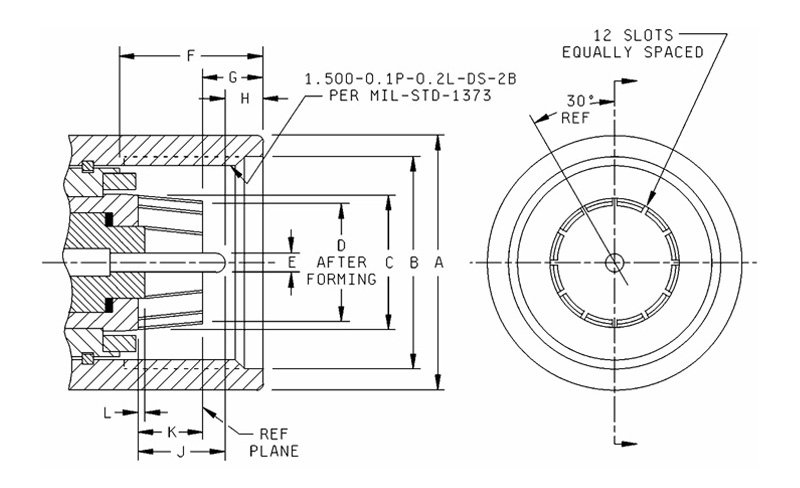

Тусклый
LTR		 Дюймы (мм)
Мин. Макс.
А 1,740 (44,20) 1,760 (44,70)
B 1,537 (39,04) 1.543 (39,19)
C 1.060 (26,92) 1.064 (27,03)
D .964 (24,49) .974 (24,74)
E .194 (4,93) .196 (4.98)
F .836 (21.23) .856 (21,74)
G .372 (9,45) .392 (9,96)
H .271 (6,88) .291 (7.39)
J 551 (14.00) .571 (14.50)
K .370 (9,40) .380 (9,65)
L .001 (0,03) .013 (0,33)

Примечания:
1. Этот интерфейс должен соответствовать требованиям датчика, как указано в MIL-PRF-39012/44.

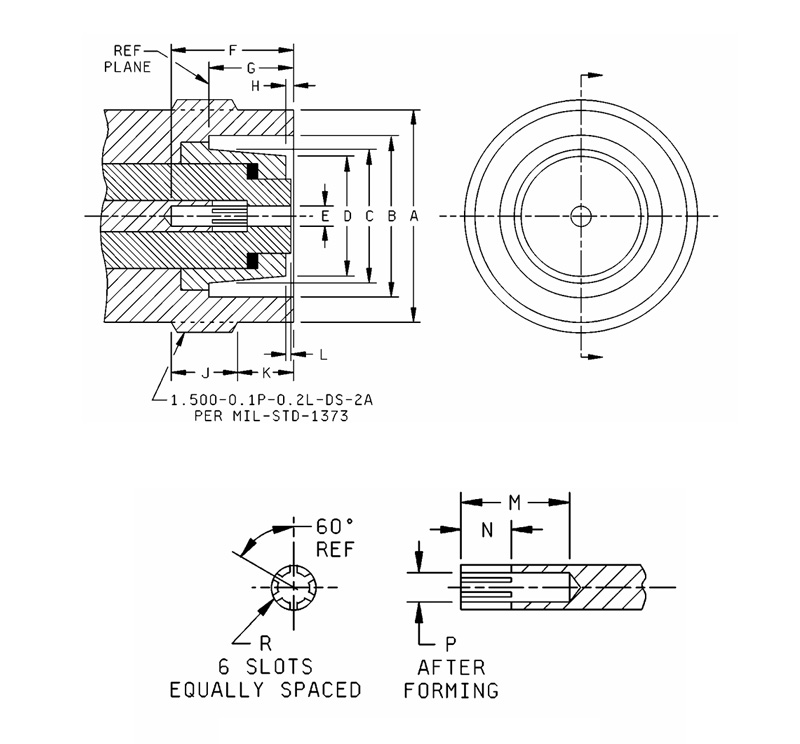

Тусклый
LTR		 Дюймы (мм)
Мин. Макс.
А 1.404 (35,66) 1.408 (35,76)
B 1.100 (27,94) 1.120 (28,45)
В 1.998 (50,75) 1,002 (25,45)
C 936 (23,77) .940 (23,88)
E .191 (4,85) .195 (4,95)
F .763 (19.38) .783 (19,89)
G .465 (11,81) .485 (12,32)
H .062 (1,57) Ссылка
J .302 (7.67) .322 (8.18)
K .302 (7.67) .322 (8.18)
L .001 (0,03) .013 (0,33)
M .490 (12,45) .510 (12,95)
Не .240 (6.10) , 260 (6,60)
P .187 (4,75) .189 (4,80)
R .014 (0,36) .018 (0,46)

Примечания:
1. Этот интерфейс должен соответствовать требованиям датчика, как указано в MIL-PRF-39012/45.

N СЕРИЯ

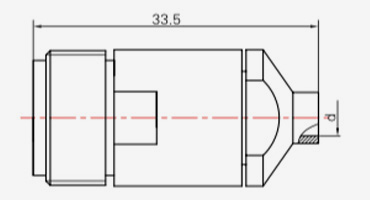

  • N-jb2
    N-jb2
    Модель Кабельный тип d
    N-jb2 SFT-50-2,670-086 Φ2.2
    N-jb3 SFT-50-3,670-141 Ф.3.6
  • N-JB3-1
    N-JB3-1
    Модель Кабельный тип L
    N-JB3-1 SFT-50-3,670-141 17.6
    N-JB3A-1 SFT-50-3,670-141 16.5
  • N-KB3
    N-KB3
    Модель Кабельный тип
    N-KB3 SFT-50-3,670-141
  • N-kfb3
    N-kfb3
    Модель Кабельный тип
    N-kfb3 SFT-50-3,670-141
  • N-ky3
    N-ky3
    Модель Кабельный тип
    N-ky3 SFT-50-3,670-141
  • N-J3
    N-J3
    Модель Кабельный тип
    N-J3 SYV-50-2-1, RG316
    N-J4 SYV-50-2-2
  • N-J5
    N-J5
    Модель Кабельный тип L
    N-J5 SYV-50-3, RG142, SFCJ-50-3-51 33
    N-J5C SYV-50-3, RG142, SFCJ-50-3-51 33
    N-J7 SYV-50-5-1, SFCJ-50-5-51 36
    N-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
  • N-J5.3
    N-J5.3
    Модель Кабельный тип
    N-J5.3 32055205, GNB415
  • N-J311
    N-J311
    Модель Кабельный тип
    N-J311 Ffb311a
  • N-J10-1
    N-J10-1
    Модель Кабельный тип
    N-J10-1 SFCJ-50-7-51
  • N-JW5
    N-JW5
    Модель Кабельный тип
    N-JW5 SFCJ-50-3-51, SYV-50-3-4, RG142
    N-JW7 SFCJ-50-5-51, SYV-50-5-1
    N-JW10 SFCJ-50-7-51, SYV-50-7-2
  • N-JW8A
    N-JW8A
    Модель Кабельный тип
    N-JW8A FFB311A, SYV-50-5
    N-JW12A SYV-75-3
    N-JW13A SYV-75-5
  • N-K3
    N-K3
    Модель Кабельный тип
    N-K3 SYV-50-2-1, RG316
  • N-K5
    N-K5
    Модель Кабельный тип L
    N-K5 SYV-50-3, RG142, SFCJ-50-3-51 36
    N-K7 SYV-50-5-1, SFCJ-50-5-51 38
    N-K10 SYV-50-7-1, SFCJ-50-7-51 38
  • N-kf5
    N-kf5
    Модель Кабельный тип L
    N-kf5 SYV-50-3, RG142, SFCJ-50-3-51 36
    N-kf7 SYV-50-5-1, SFCJ-50-5-51 38
    N-KF10 SYV-50-7-1, SFCJ-50-7-51 38
  • N-kf3a
    N-kf3a
    Модель Кабельный тип L
    N-kf3a SYV-50-2-1, RG316 33
    N-kf5a SYV-50-3-4, RG142 42
  • N-ky3y
    N-ky3y
    Модель Кабельный тип
    N-ky3y SYV-50-2-1, RG316

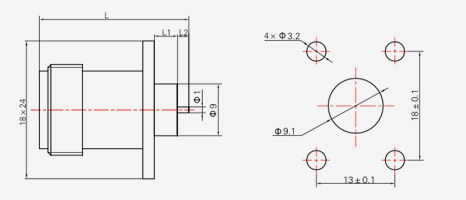

  • N-kfd
    N-kfd
    Модель L L1 L2
    KFD 26 4 2
    KFD2 31 6 5
    KFD15 30 6 4
    KFD16 28.5 6 2.5
    KFD17 28 6 2
    KFD18 29 5 4
    KFD19 29 4 5
    KFD20 33 4 9
  • N-kf
    N-kf
  • N-JFD1
    N-JFD1
  • N-JFD2
    N-JFD2
  • N-JFD3
    N-JFD3
  • N-JFD23
    N-JFD23
  • N-kfd1
    N-kfd1
  • N-kfd7
    N-kfd7
  • N-KFD11
    N-KFD11
  • N-KFD50
    N-KFD50
  • N-kfd-z
    N-kfd-z
  • N-kfd9
    N-kfd9
  • N-KFD14
    N-KFD14
