Герметизированный SMP-разъем

Описание:

Герметичный коаксиальный разъем типа SMP-J имеет характеристики герметической упаковки и может быть упакован и сварен на панели трубки или панели устройства. Оболочка и внутренний проводник этого продукта изготовлены из коварного сплава, а поверхность можно покрыть твердым золотом или мягким золотом; Изоляционная среда изготовлена ​​из стекла, спеченного при высокой температуре, а диэлектрическая постоянная составляет около 4. Она имеет преимущества небольшого размера, легкого веса, герметического уплотнения, высокой надежности и т. Д. В основном используется в некоторых случаях с требованиями к герметизации или специальными требованиями к объему продукта и весу, и подходит для интенсивной установки. .

Запрос

Основная структура:
RF-коаксиальный разъем типа SMP-J Тип-J обычно состоит из трех hтей: внешний проводник, стеклянный средний и внутренний проводник, а основная структура показана на рисунке.

Когда открытая hть внутреннего проводника продукта соединена вставкой или поверхностной сваркой, конечная поверхность внутреннего проводника может быть получена в виде сферической головки; Когда обнаженная hть внутреннего проводника продукта соединена путем связи, конечная поверхность внутреннего проводника может быть получена в виде плоской головки или сторона открытой hти внутреннего проводника может быть прорезится.

Основные технические параметры:

Электрические характеристики
Характерный импеданс 50 Ом Частотный диапазон DC ~ 40 ГГц
Диэлектрический выигнутый напряжение 500vrms Устойчивость к изоляции 2000 м Ω
Напряжение VSWR <1.4 Вставка потеря ≤0,05 √f дБ (ГГц)
Материалы и механические, экологические свойства
Корпус Lavable сплав/золото Штифт Подключите торий Делегируемое сплавное золото
Изоляционная среда Стекло Длительность разъема Полный заряд ≥100 раз
Скорость утечки ≤1,01325 × 10 ⁹ А · М³/с Ограниченная фиксация ≥500 раз
Рабочая температура -65 ℃ ~ 165 ℃ Гладкое отверстие ≥1000 раз

Размеры интерфейса:

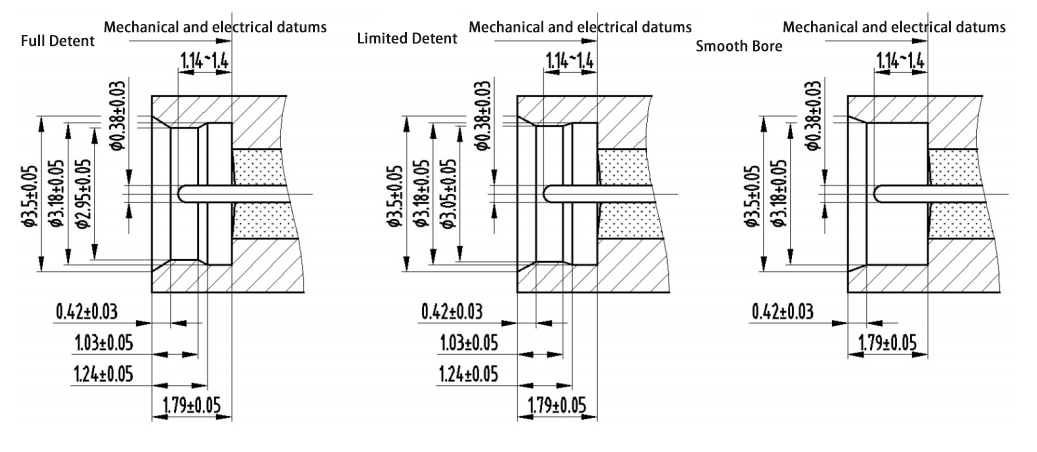

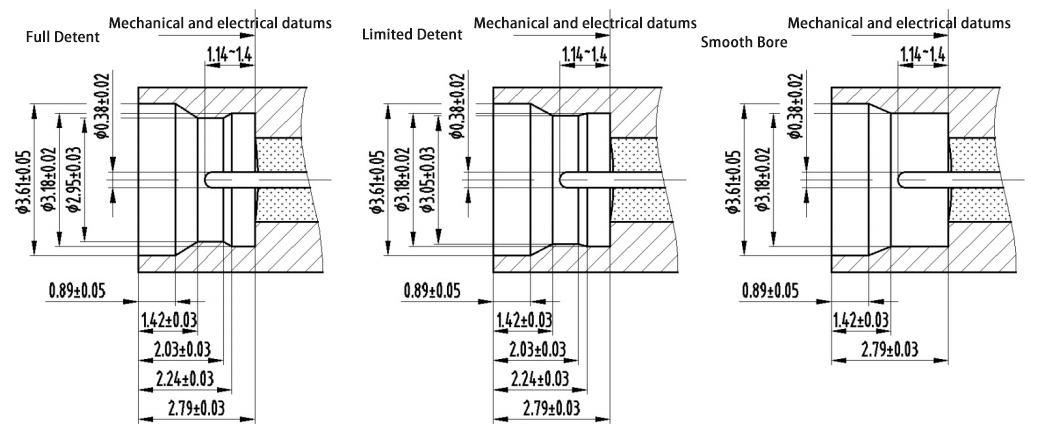

SMP-J типа RF-коаксиальные разъемы типа с воздухом имеют три формы интерфейса: полный спуск, наполовину спуск и светло-отверстие. При названии модели F означает полный спуск, L означает половину выхода, а S означает светло -отверстие. Размеры интерфейса делятся на стандартные размеры интерфейса и короткие размеры интерфейса, оба из которых взаимосвязаны с заглушками типа SMP-K.

Стандартный размер интерфейса:

Короткий размер интерфейса:

SMP СЕРИЯ
  • SMP (M) -JYD3S
    SMP (M) -JYD3S
    Модель Замечания
    SMP (M) -JYD3S Гладкое отверстие
  • SMP (M) -JYD6L
    SMP (M) -JYD6L
    Модель Замечания
    SMP (M) -JYD6L Ограниченная фиксация
  • SMP (M) -JYD12L
    SMP (M) -JYD12L
    Модель Замечания
    SMP (M) -JYD12L Полная фиксация
  • SMP (M) -JYD13F
    SMP (M) -JYD13F
    Модель Замечания
    SMP (M) -JYD13F Полный размер
  • SMP (M) -JYD14L
    SMP (M) -JYD14L
    Модель Замечания
    SMP (M) -JYD14L Ограниченная фиксация
  • SMP (M) -Jyd17s
    SMP (M) -Jyd17s
    Модель Замечания
    SMP (M) -Jyd17s Гладкое отверстие
  • SMP (M) -JYD19L
    SMP (M) -JYD19L
    Модель Замечания
    SMP (M) -JYD19L Ограниченная фиксация
  • SMP (M) -JYD22S
    SMP (M) -JYD22S
    Модель Замечания
    SMP (M) -JYD22S Ограниченная фиксация
  • SMP (M) -JYD23S
    SMP (M) -JYD23S
    Модель Замечания
    SMP (M) -JYD23S Ограниченная фиксация
  • SMP (M) -JYD24S
    SMP (M) -JYD24S
    Модель Замечания
    SMP (M) -JYD24S Ограниченная фиксация
  • SMP (M) -JYD25L
    SMP (M) -JYD25L
    Модель Замечания
    SMP (M) -JYD25L Ограниченная фиксация
  • SMP (M) -JYD26L
    SMP (M) -JYD26L
    Модель Замечания
    SMP (M) -JYD26L Ограниченная фиксация
  • SMP (M) -JYD27L
    SMP (M) -JYD27L
    Модель Замечания
    SMP (M) -JYD27L Ограниченная фиксация
  • SMP (M) -JYD28L
    SMP (M) -JYD28L
    Модель Замечания
    SMP (M) -JYD28L Ограниченная фиксация
  • SMP (M) -JYD29L
    SMP (M) -JYD29L
    Модель Замечания
    SMP (M) -JYD29L Ограниченная фиксация
  • SMP (M) -JYD30L
    SMP (M) -JYD30L
    Модель Замечания
    SMP (M) -JYD30L Ограниченная фиксация
  • SMP (M) -JYD31L
    SMP (M) -JYD31L
    Модель Замечания
    SMP (M) -JYD31L Ограниченная фиксация
  • SMP (M) -JYD32F
    SMP (M) -JYD32F
    Модель Замечания
    SMP (M) -JYD32F Ограниченная фиксация
  • SMP (M) -JYD33L
    SMP (M) -JYD33L
    Модель Замечания
    SMP (M) -JYD33L Ограниченная фиксация
  • SMP (M) -JYD34L
    SMP (M) -JYD34L
    Модель Замечания
    SMP (M) -JYD34L Ограниченная фиксация
  • SMP (M) -JYD35L
    SMP (M) -JYD35L
    Модель Замечания
    SMP (M) -JYD35L Ограниченная фиксация
  • SMP (M) -JYD37L
    SMP (M) -JYD37L
    Модель Замечания
    SMP (M) -JYD37L Ограниченная фиксация
  • SMP (M) -JYD41L
    SMP (M) -JYD41L
    Модель Замечания
    SMP (M) -JYD41L Ограниченная фиксация
  • SMP (M) -JYD42S
    SMP (M) -JYD42S
    Модель Замечания
    SMP (M) -JYD42S Ограниченная фиксация
  • SMP (M) -JYD43L
    SMP (M) -JYD43L
    Модель Замечания
    SMP (M) -JYD43L Ограниченная фиксация
  • SMP (M) -JYD44L
    SMP (M) -JYD44L
    Модель Замечания
    SMP (M) -JYD44L Ограниченная фиксация
  • SMP (M) -JYD45L
    SMP (M) -JYD45L
    Модель Замечания
    SMP (M) -JYD45L Ограниченная фиксация
  • SMP (M) -JYD46L
    SMP (M) -JYD46L
    Модель Замечания
    SMP (M) -JYD46L Ограниченная фиксация
  • SMP (M) -JYD47L
    SMP (M) -JYD47L
    Модель Замечания
    SMP (M) -JYD47L Ограниченная фиксация
  • SMP (M) -JYD48L
    SMP (M) -JYD48L
    Модель Замечания
    SMP (M) -JYD48L Ограниченная фиксация
  • SMP (M) -JYD49L
    SMP (M) -JYD49L
    Модель Замечания
    SMP (M) -JYD49L Ограниченная фиксация
  • SMP (M) -JYD50S
    SMP (M) -JYD50S
    Модель Замечания
    SMP (M) -JYD50S Гладкое отверстие
  • SMP (M) -JYD51L
    SMP (M) -JYD51L
    Модель Замечания
    SMP (M) -JYD51L Ограниченная фиксация
  • SMP (M) -JYD52S
    SMP (M) -JYD52S
    Модель Замечания
    SMP (M) -JYD52S Гладкое отверстие
  • SMP (M) -JYD53L
    SMP (M) -JYD53L
    Модель Замечания
    SMP (M) -JYD53L Ограниченная фиксация
  • SMP (M) -JYD54S
    SMP (M) -JYD54S
    Модель Замечания
    SMP (M) -JYD54S Гладкое отверстие
  • SMP (M) -JYD55L
    SMP (M) -JYD55L
    Модель Замечания
    SMP (M) -JYD55L Ограниченная фиксация
  • SMP (M) -JYD57S
    SMP (M) -JYD57S
    Модель Замечания
    SMP (M) -JYD57S Гладкое отверстие
  • SMP (M) -JYD80L
    SMP (M) -JYD80L
    Модель Замечания
    SMP (M) -JYD80L Ограниченная фиксация
  • SMP (M) -JYD81L
    SMP (M) -JYD81L
    Модель Замечания
    SMP (M) -JYD81L Ограниченная фиксация
  • SMP (M) -JYD82L
    SMP (M) -JYD82L
    Модель Замечания
    SMP (M) -JYD82L Ограниченная фиксация
  • SMP (M) -JYD83F
    SMP (M) -JYD83F
    Модель Замечания
    SMP (M) -JYD83F Полный размер
  • SMP (M) -JYD84S
    SMP (M) -JYD84S
    Модель Замечания
    SMP (M) -JYD84S Гладкое отверстие
  • SMP (M) -JYD85S
    SMP (M) -JYD85S
    Модель Замечания
    SMP (M) -JYD85S Гладкое отверстие
  • SMP (M) -JYD86L
    SMP (M) -JYD86L
    Модель Замечания
    SMP (M) -JYD86L Ограниченная фиксация
  • SMP (M) -JYD87S
    SMP (M) -JYD87S
    Модель Замечания
    SMP (M) -JYD87S Гладкое отверстие
  • SMP (M) -JYD88L
    SMP (M) -JYD88L
    Модель Замечания
    SMP (M) -JYD88L Ограниченная фиксация
  • SMP (M) -JYD89L
    SMP (M) -JYD89L
    Модель Замечания
    SMP (M) -JYD89L Ограниченная фиксация
  • SMP (M) -JYD90L
    SMP (M) -JYD90L
    Модель Замечания
    SMP (M) -JYD90L Ограниченная фиксация
  • SMP (M) -JYD91L
    SMP (M) -JYD91L
    Модель Замечания
    SMP (M) -JYD91L Ограниченная фиксация
  • SMP (M) -JYD92L
    SMP (M) -JYD92L
    Модель Замечания
    SMP (M) -JYD92L Ограниченная фиксация
  • SMP (M) -JYD93S
    SMP (M) -JYD93S
    Модель Замечания
    SMP (M) -JYD93S Гладкое отверстие
  • SMP (M) -JYD94L
    SMP (M) -JYD94L
    Модель Замечания
    SMP (M) -JYD94L Ограниченная фиксация
  • SMP (M) -JYD95L
    SMP (M) -JYD95L
    Модель Замечания
    SMP (M) -JYD95L Ограниченная фиксация
  • SMP (M) -JYD96L
    SMP (M) -JYD96L
    Модель Замечания
    SMP (M) -JYD96L Ограниченная фиксация
  • SMP (M) -JYD97S
    SMP (M) -JYD97S
    Модель Замечания
    SMP (M) -JYD97S Гладкое отверстие
  • SMP (M) -JYJ1S
    SMP (M) -JYJ1S
    Модель Замечания
    SMP (M) -JYJ1S Гладкое отверстие
