OEM TNC-разъем Поставщик

Ningbo Hanson Communication Technology Co., Ltd. Дом / Продукция / RF коаксиальный соединитель / TNC-разъем

TNC-разъем

Описание:

Коаксиальные разъемы RF серии TNC разрабатываются и производятся в соответствии с военным стандартом США MIL-C-39012. У них есть характеристики широкой полосы пропускания, надежного соединения и хорошего шокового сопротивления. Они подходят для разъемов и радиоhтотных кабелей для ввода сигнала и вывода радиооборудования, электронных инструментов, различных лазерных компонентов.

Параметр:

Основные технические характеристики:
◆ Характерный импеданс: 50 Ом
◆ Частотный диапазон: DC-18 ГГц
◆ Сопротивление изоляции: ≥5000 мД
◆ Диэлектрическое выдержанное напряжение: 1500 В (RMS)
◆ Соотношение стоячей волны напряжения (VSWR): ≤1,30
◆ Циклы спаривания: 500 раз

Запрос

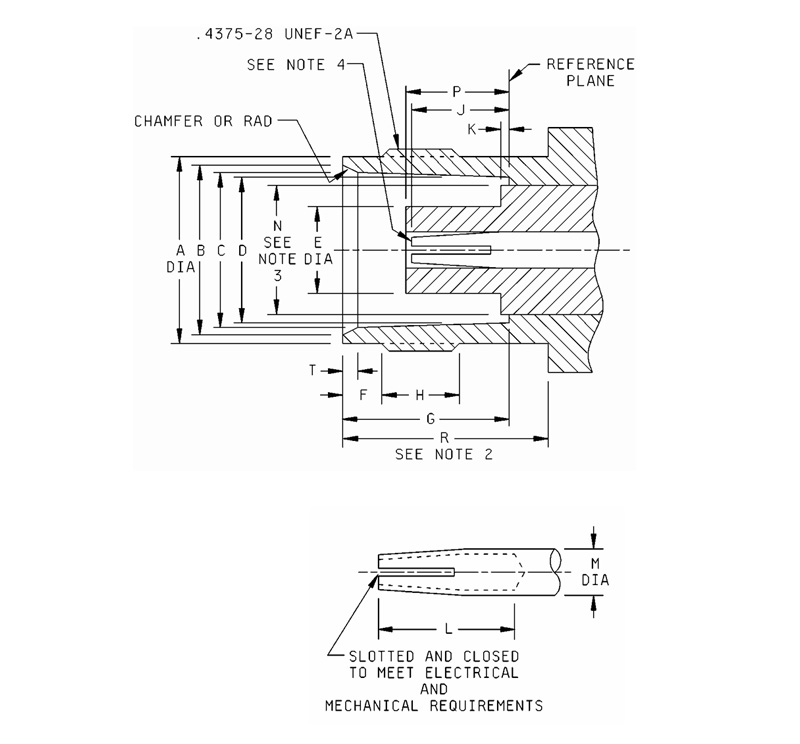

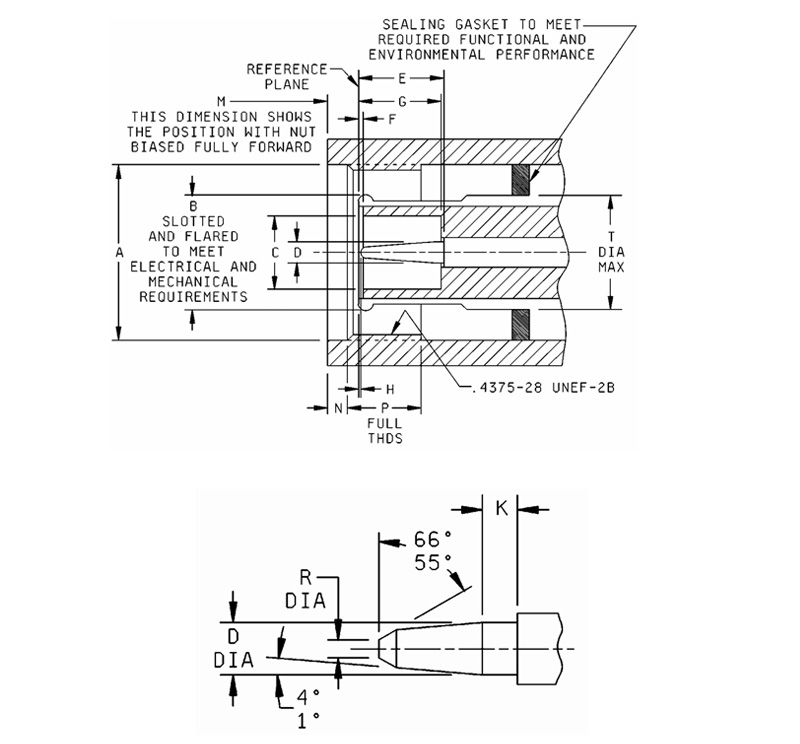

Тусклый
LТВедущий		 Миллиметры (дюймы)
Мин.имум Макс.
А .378 (9,60) .381 (9,68)
B .346 (8.79) .356 (9.04)
C .327 (8.31) .333 (8.46)
D .319 (8.10) .321 (8.15)
E ------- .186 (4.72)
F .068 (1,73) .088 (2.24)
G .327 (8.31) .335 (8.51)
H .187 (4,75) -------
J .186 (4.72) .206 (5.23)
K ------- .006 (0,15)
L .195 (4,95) -------
М .081 (2.06) .087 (2.21)
N ------- .256 (6.50)
P .188 (4.78) .208 (5.28)
R .414 (10.52) -------
Т .015 (0,38) .030 (0,76)

Примечания:
1. Этот интерфейс должен соответствовать требованиям датчика, как указано в
МIL-ПRF-39012/28.
2. Зазор для сопряженного соединительного соединительного гайки.
3. Размер применяется к этой hти (если применимо) диэлектрического
который выступает за металл
плечо (или эталонная плоскость) по измерению К.
4. IC для встречи с VSWR при сопечении с диаметром 0,052 дюйма (1,32 мм)/. 054 (1,37 мм).

Тусклый
LTR		 Миллиметры (дюймы)
Мин.имум Макс.
А .440 (11.18) -------
B Датчик теста
C .190 (4,83) -------
D .052 (1.32) .054 (1.37)
E .210 (5.33) .230 (5.84)
F .006 (0,15) -------
G .208 (5.28) .228 (5,79)
H .003 (0,08) .040 (1.02)
K .078 (1.98) -------
M ------- .078 (1.98)
N .063 (1,60) -------
P .156 (3.96) -------
R ------- .025 (0,64)
T ------- .322 (8.18)

Примечания:
1. Этот интерфейс должен соответствовать требованиям датчика, как указано в MIL-PRF-39012/26.

TNC СЕРИЯ
  • TNC-KF3A
    TNC-KF3A
    Модель Кабельный тип
    TNC-KF3A SYV-50-2-1, RG316
    TNC-KF5A SYV-50-3, RG142, SFCJ-50-3-51
  • TNC-KF3A-1
    TNC-KF3A-1
    Модель Кабельный тип
    TNC-KF3A-1 SYV-50-2-1, RG316

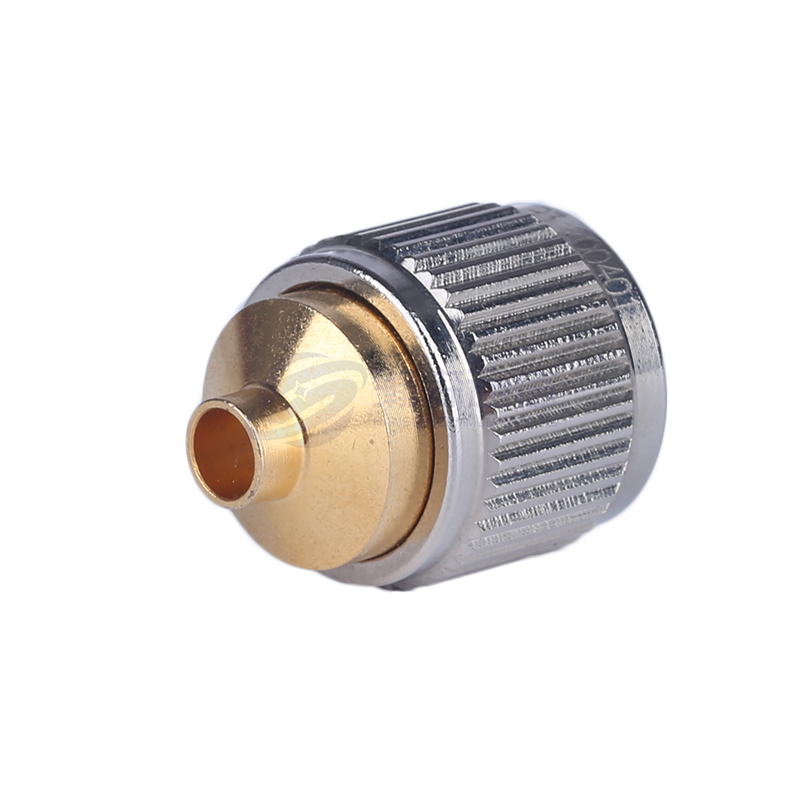

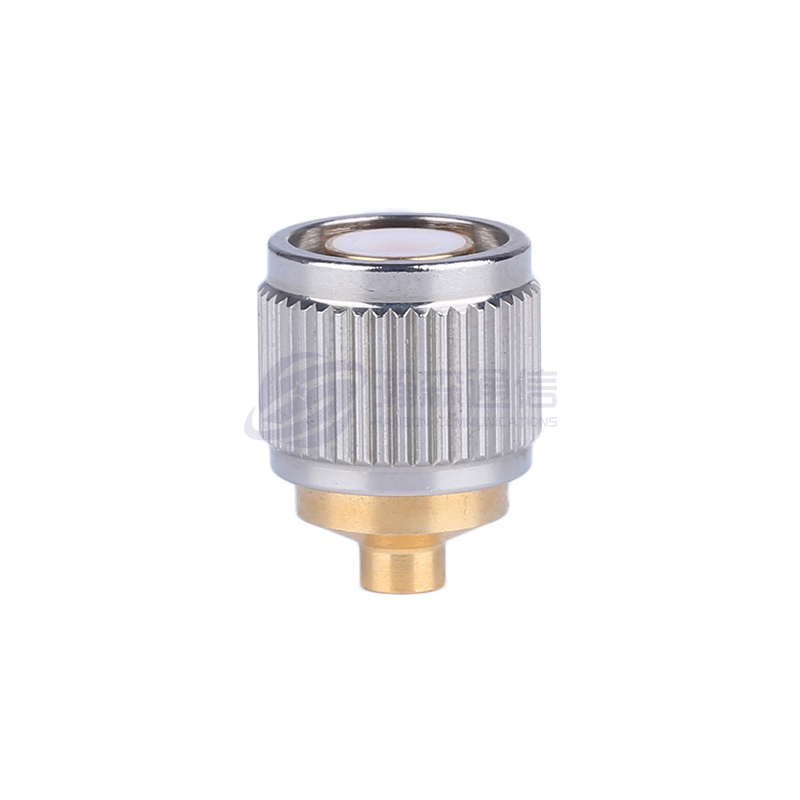

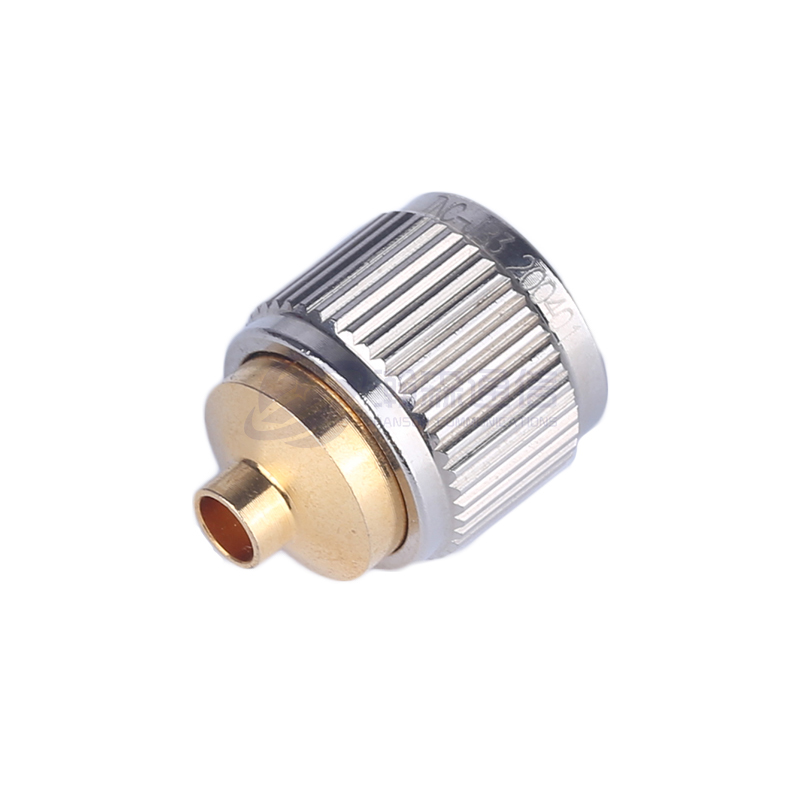

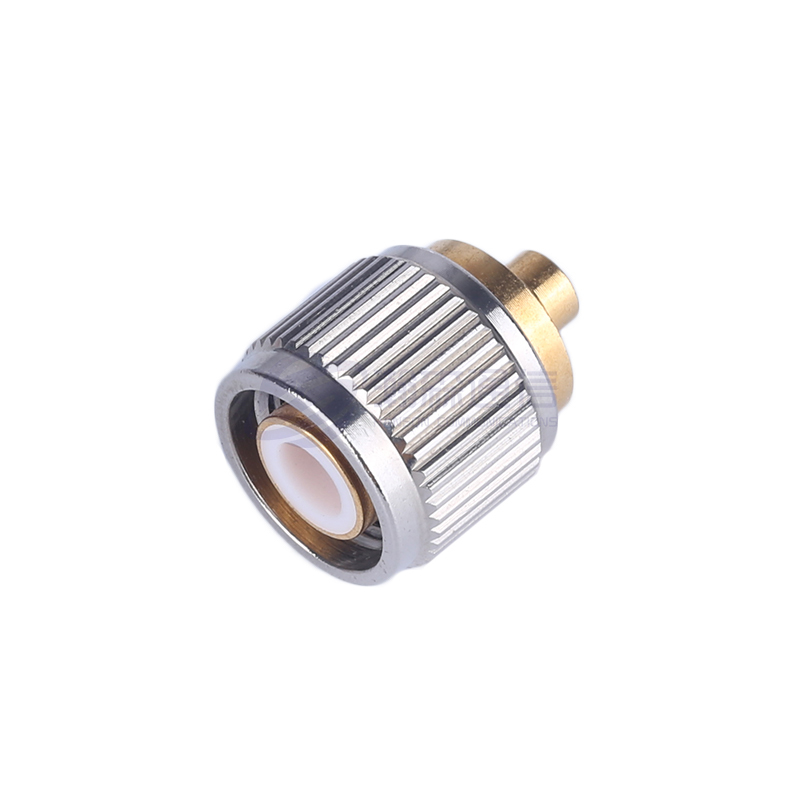

  • TNC-JB2
    TNC-JB2
    Модель Кабельный тип d
    TNC-JB2 SFT-50-2,670-086 Φ2.2
    TNC-JB3 SFT-50-3,670-141 Φ3.6
  • TNC-JWB2
    TNC-JWB2
    Модель Кабельный тип d
    TNC-JWB2 SFT-50-2,670-086 Φ2.2
    TNC-JWB3 SFT-50-3,670-141 Φ3.6

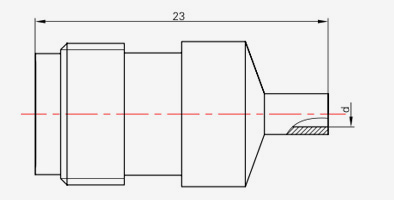

  • TNC-KB2
    TNC-KB2
    Модель Кабельный тип d
    TNC-KB2 SFT-50-2,670-086 Φ2.2
    TNC-KB3 SFT-50-3,670-141 Φ3.6

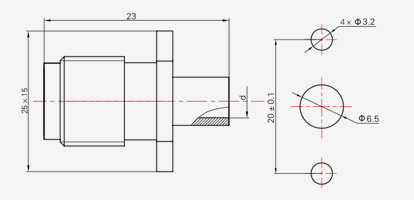

  • TNC-KFB2
    TNC-KFB2
    Модель Кабельный тип d
    TNC-KFB2 SFT-50-2,670-086 Φ2.2
    TNC-KFB3 SFT-50-3,670-141 Φ3.6
  • TNC-KFB2-1
    TNC-KFB2-1
    Модель Кабельный тип d
    TNC-KFB2-1 SFT-50-2,670-086 Φ2.2
    TNC-KFB3-1 SFT-50-3,670-141 Φ3.6

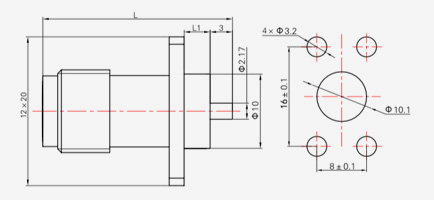

  • TNC-KFD2
    TNC-KFD2
    Модель L L1
    KFD2 27 3.5
    KFD3 22 2
  • TNC-J3A
    TNC-J3A
    Модель Кабельный тип
    TNC-J3A SYV-50-2-1, RG316
    TNC-J5A SYV-50-3-4, RG142, SFCJ-50-3-51
    TNC-J5AC

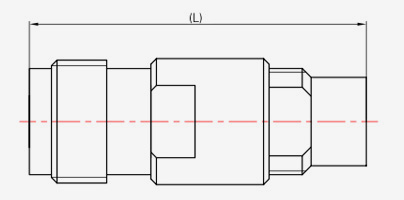

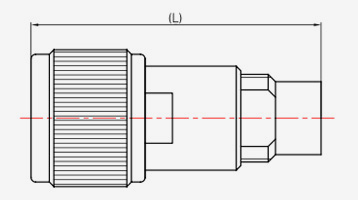

  • TNC-J4
    TNC-J4
    Модель Кабельный тип L
    TNC-J4 SYV-50-2-2 31
    TNC-J5 SYV-50-3-4, SFCJ-50-3-51, RG316 31
    TNC- (K) 5
    TNC-J5C
    TNC-J7 SYV-50-5-1, SFCJ-50-5-51 36
    TNC-J7C
    TNC-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 36
    TNC-J10C

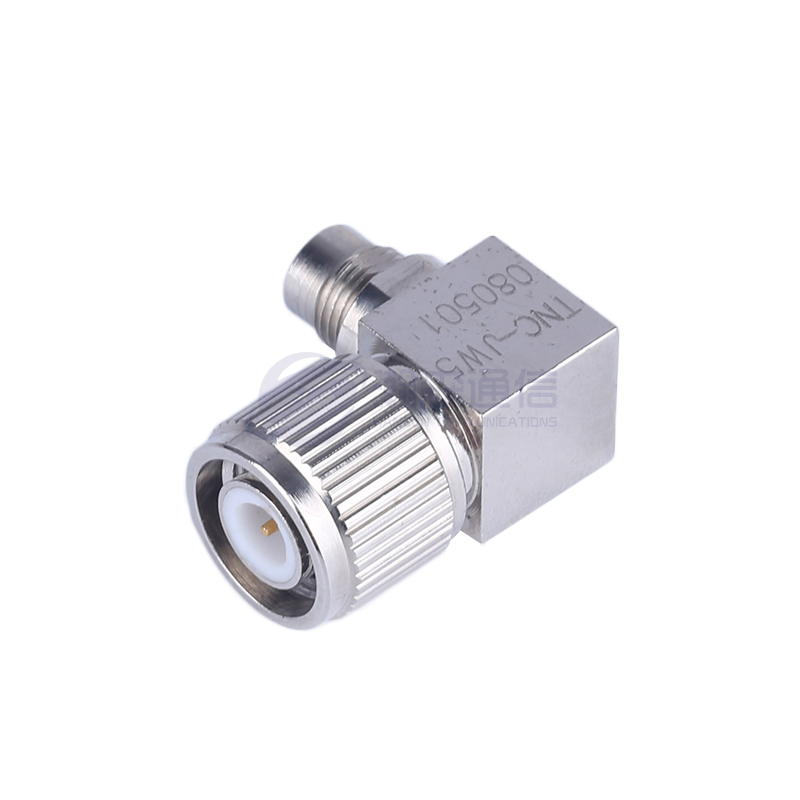

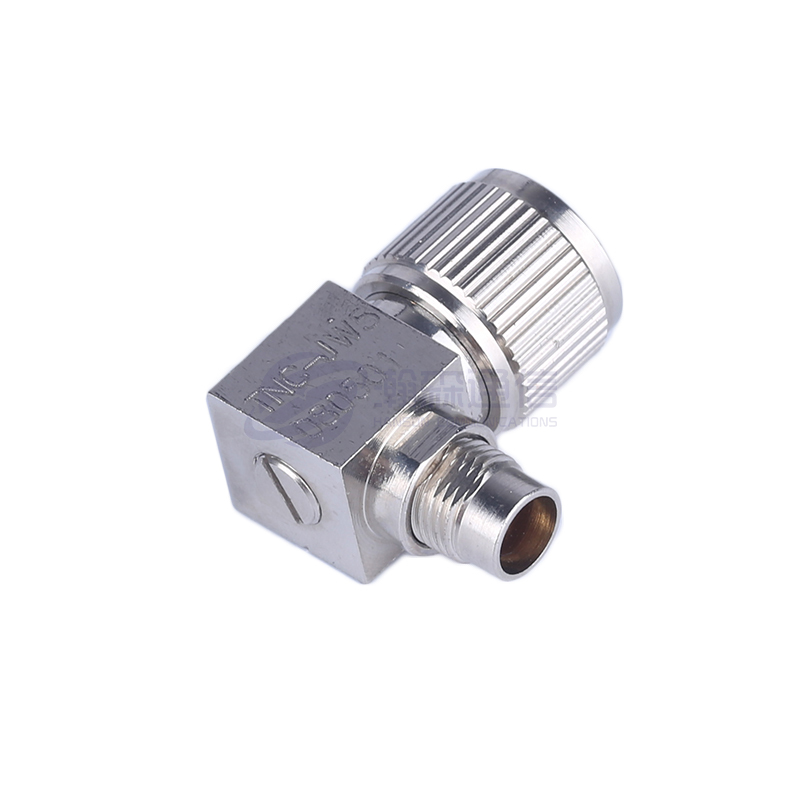

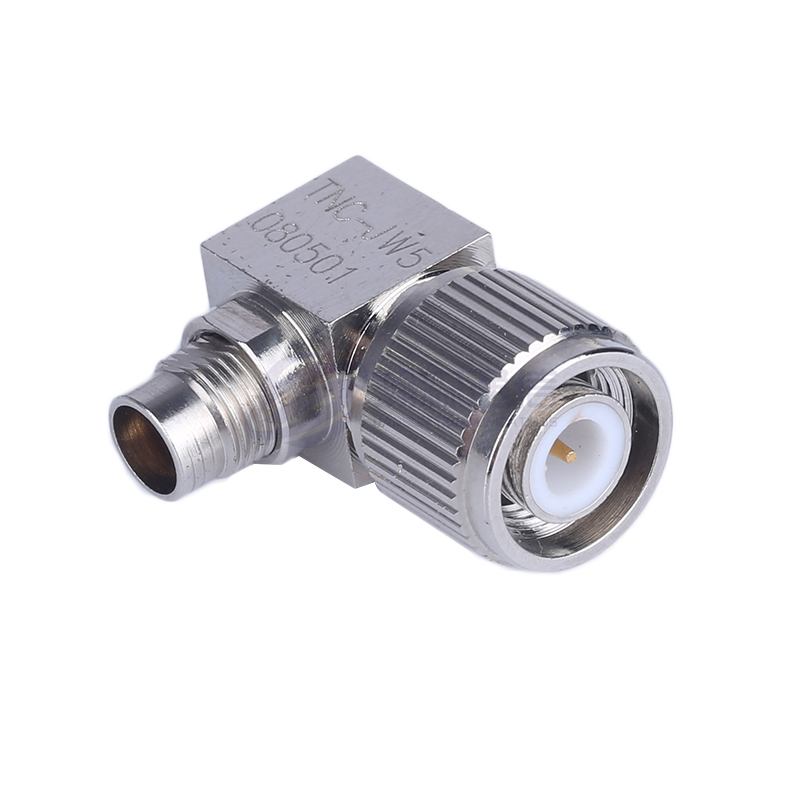

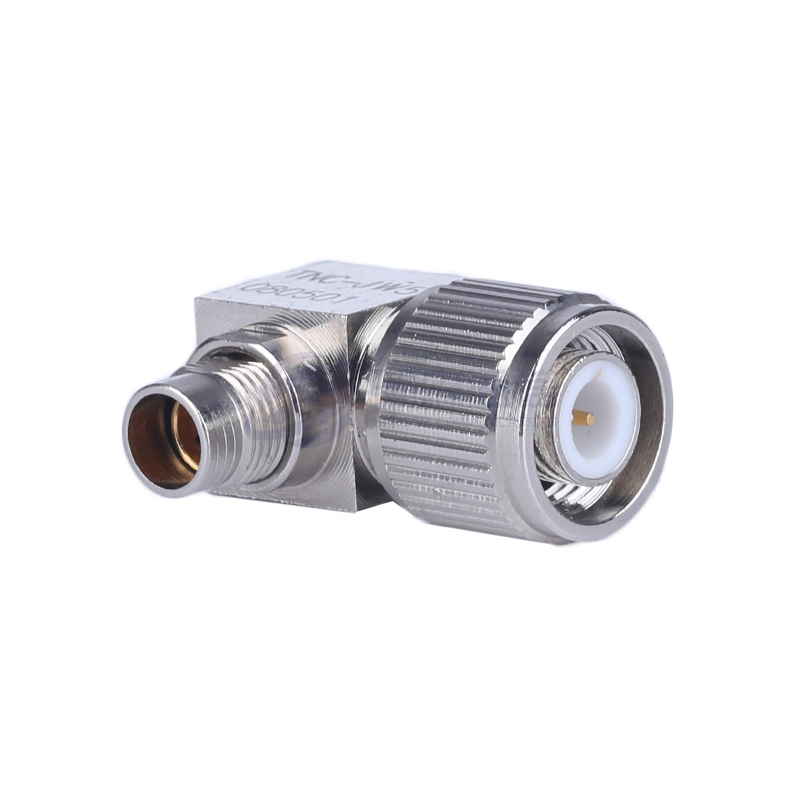

  • TNC-JW5
    TNC-JW5
    Модель Кабельный тип
    TNC-JW5 SYV-50-3-4, SFCJ-50-3-51, RG142
    TNC-JW7 SYV-50-5-1, SFCJ-50-5-51
    TNC-JW10 SYV-50-7-2, SFCJ-50-7-51
  • TNC-JW5-1
    TNC-JW5-1
    Модель Кабельный тип
    TNC-JW5-1 SYV-50-3-4, SFCJ-50-3-51, RG142
  • TNC-K5
    TNC-K5
    Модель Кабельный тип L
    TNC-K5 SYV-50-3-4, SFCJ-50-3-51, RG142 31
    TNC- (J) 5
    TNC-K7 SYV-50-5-1, SFCJ-50-5-51 33
    TNC-K10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51 33
  • TNC-KFD1
    TNC-KFD1
  • TNC-KFD4
    TNC-KFD4
