Что такое радиочастотный стеклянный изолятор?

РЧ стеклянный изолятор представляет собой изолирующий опорный элемент, используемый для передачи высокочастотных (РЧ) сигналов. Он в основном изготовлен из специальных стеклянных материалов и обладает отличными высокочастотными изоляционными характеристиками, устойчивостью к высоким температурам и механической прочностью. Он широко используется в базовых станциях связи, радиолокационных системах, спутниковых антеннах, высокочастотном электронном оборудовании и других областях для поддержки или фиксации проводников, обеспечивая при этом эффективную передачу и электрическую изоляцию радиочастотных сигналов.

1. Характеристики стеклянных ВЧ изоляторов.

(1) Характеристики высокочастотной изоляции

Низкие диэлектрические потери: диэлектрические потери чрезвычайно низки на высоких частотах (например, МГц~ГГц), что снижает затухание сигнала.
Высокая диэлектрическая прочность: устойчивость к высокому напряжению, предотвращение пробоя или утечки радиочастотного сигнала.

(2) Долговечность

Высокая термостойкость: он может стабильно работать в диапазоне от -50 ℃ до 300 ℃ и подходит для суровых условий, таких как уличные базовые станции и радары.
Устойчивость к ультрафиолетовому излучению и коррозии: стеклянный материал не поддается старению и пригоден для длительного воздействия ветра, дождя, соляных брызг и других сред.

(3) Механические свойства

Высокая прочность: хорошая устойчивость к сжатию и изгибу, выдерживает механическую нагрузку антенн или проводов. Стабильность размеров: низкий коэффициент теплового расширения, его нелегко деформировать при изменении температуры, что обеспечивает стабильность радиочастотной системы.

(4) Целостность радиочастотного сигнала

Низкое отражение сигнала: гладкая поверхность, уменьшающая отражение и помехи радиочастотных сигналов.

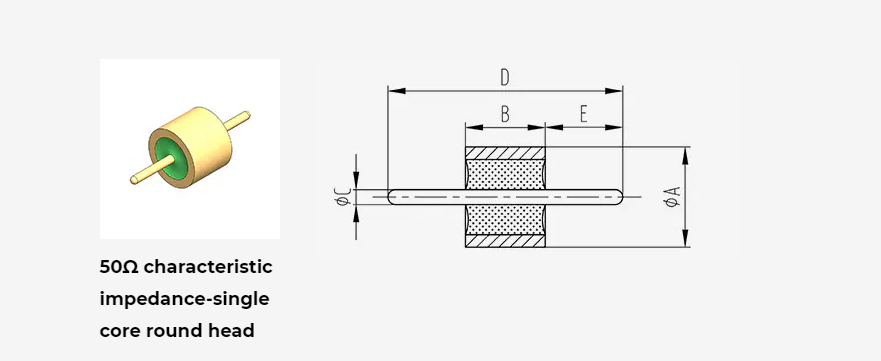

Согласование импеданса: оптимизированная конструкция может соответствовать импедансу линии передачи (например, 50 Ом или 75 Ом), повышая эффективность передачи сигнала.

2. Сценарии применения стеклянных радиочастотных изоляторов

(1) Базовая станция связи

Антенна базовой станции 5G/4G: поддерживает блок излучения для обеспечения эффективной передачи сигнала.
Релейная станция СВЧ: используется для поддержки изоляции волноводного или коаксиального кабеля.

(2) Радарная система

Военный/погодный радар: поддерживает высокочастотный фидер, устойчив к высокому напряжению и помехам.

(3) Спутниковая связь

Спутниковая антенна: обеспечивает стабильную изоляционную поддержку в экстремальных условиях космоса.

(4) Высокочастотное электронное оборудование

Радиочастотный фильтр, усилитель мощности: используется для фиксации внутренних высокочастотных компонентов схемы.

3. Стеклянный радиочастотный изолятор по сравнению с традиционным керамическим изолятором.
