BNC-разъем

Описание:

Коаксиальный разъем серии BNC RF представляет собой коаксиальный разъем байонетного типа, разработанный в соответствии с военным стандартом США MIL-C-39012. Он обладает характеристиками быстрого соединения и надежного контакта и является одним из наиболее широко используемых и используемых разъемов в мире. Характеристическое сопротивление коаксиального разъема серии BNC RF разделено на 50 Ом и 75 Ом, а размеры двух разъемов с различным сопротивлением согласованы.

Параметр:

Основные технические характеристики:
◆ Характерный импеданс: 50 Ом/75 Ом
◆ Частотный диапазон: DC-4 ГГц (50 Ом)/DC-1GHZ (75 Ом)
◆ Сопротивление изоляции: ≥5000 мД
◆ Диэлектрическое выдержанное напряжение: 1500 В (RMS)
◆ Соотношение стоячей волны напряжения (VSWR): ≤1,25
◆ Циклы спаривания: 500 раз

Запрос

Тусклый

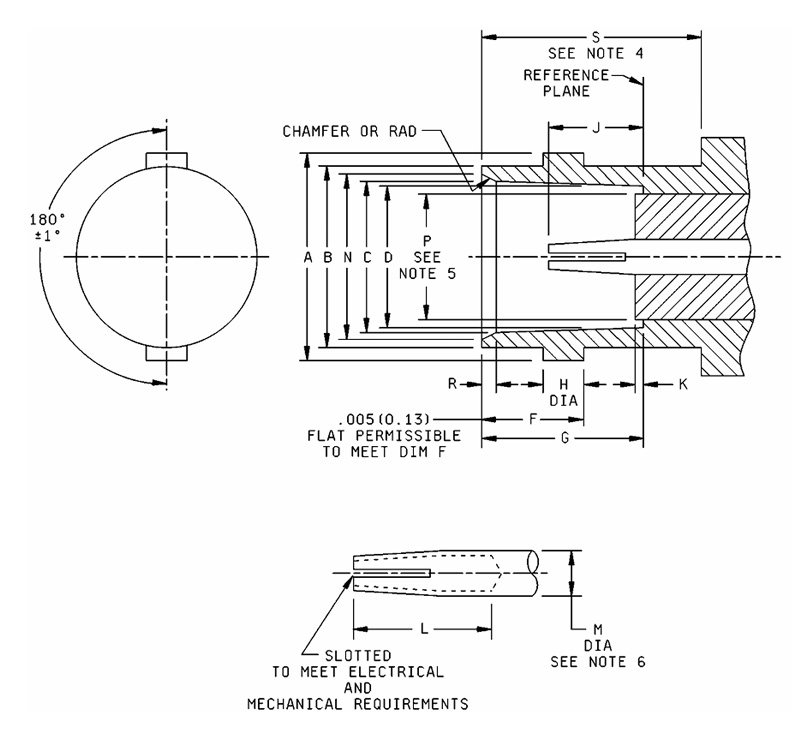

LТВедущий		 Миллиметры (дюймы)
Мин.имум Макс.
A .432 (10.97) .436 (11.07)
B .378 (9,60) .382 (9,70)
C .327 (8.31) .333 (8.46)
D .319 (8.10) .321 (8.15)
F .204 (5.18) .208 (5.28)
G .327 (8.31) .335 (8.51)
H .075 (1.91) 081 (2.06)
J .186 (4.72) .206 (5.23)
K ------- .006 (0,15)
L .195 (4,95) -------
M .081 (2.06) 087 (2.21)
N .346 (8.79) .356 (9.04)
P ------- .256 (6.50)
R .015 (0,38) .030 (0,76)
S .414 (10.52) -------

Примечания:
1. Размеры в дюймах. Метрические эквиваленты находятся в скобках.
2. Метрические эквиваленты приведены только для общей информации.
3. Этот интерфейс должен соответствовать требованиям датчика, как указано в рисунке или спецификации CSCC.
4. Зазор для сопряженного соединительного соединительного гайки.
5.
6. "М" применяется только по длине "L".

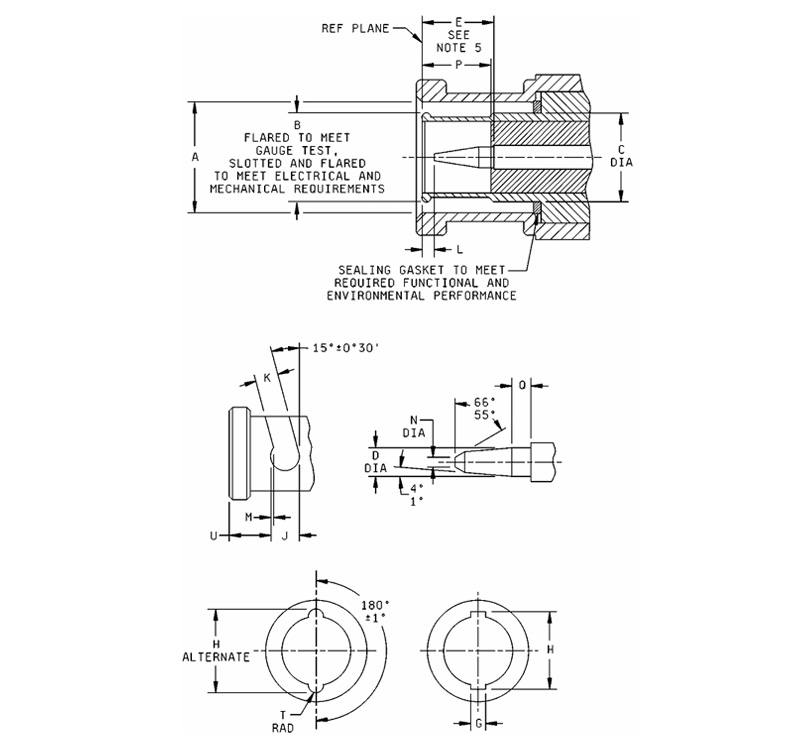

Тусклый
LTR		 Миллиметры (дюймы)
Мин.имум Макс.
А 385 (9,78) .390 (9,91)
B Датчик теста
D .052 (1.32) .054 (1.37)
E .210 (5.33) .230 (5.84)
G .091 (2.31) .097 (2.46)
H .463 (11,76) .473 (12.01)
H Альтернативно .394 (10.01) .400 (10.16)
J .124 (3.15) -------
K .091 (2.31) .097 (2.46)
L .003 (0,08) -------
M .018 (0,46) .022 (0,56)
N ------- .025 (0,64)
P .208 (5.28) -------
Q .078 (1.98) -------
T .045 (1.14) .049 (1.24)
U .180 (4,57) .184 (4,67)

Примечания:
1. Размеры в дюймах. Метрические эквиваленты находятся в скобках.
2. Метрические эквиваленты приведены только для общей информации.
3. В сопряженном состоянии продольная сила пружины механизма связи должна превышать давление, оказываемое уплотнительной прокладкой, на сумму, необходимое для затирания наружных контактов на контрольной плоскости.
4. Этот интерфейс должен соответствовать требованиям датчика, как указано.

BNC СЕРИЯ
  • BNC-JB3
    BNC-JB3
    Модель Кабельный тип
    BNC-JB3 SFT-50-3、670-141
  • BNC-KB3
    BNC-KB3
    Модель Кабельный тип
    BNC-KB3 SFT-50-3,670-141

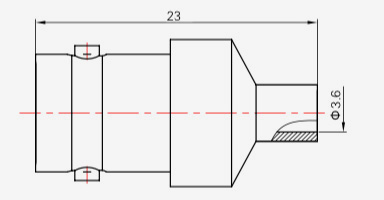

  • BNC-KYB2
    BNC-KYB2
    Модель Кабельный тип d
    BNC-KYB2 SFT-50-2,670-086 Φ2.2
    BNC-KYB3 SFT-50-2,670-141 Φ3.6
  • BNC-J3
    BNC-J3
    Модель Кабельный тип
    BNC-J3 SYV-50-2-1, RG316
    BNC-J4 SYV-50-2-2
    BNC-J5, (K) 5 SYV-50-3, SFCJ-50-3-51, RG142
    BNC-J7 SYV-50-5-1, SFCJ-50-5-51
    BNC-J10 SYV-50-7-1, SYV-50-7-2, SFCJ-50-7-51
  • BNC-J3Y
    BNC-J3Y
    Модель Кабельный тип
    BNC-J3Y SYV-50-2-1
    BNC-J5Y SYV-50-3
  • BNC-J12
    BNC-J12
    Модель Кабельный тип
    BNC-J12 SYV-75-3
  • BNC-75J13Y
    BNC-75J13Y
    Модель Кабельный тип
    BNC-75J13Y SYV-75-5
  • BNC-JW3Y
    BNC-JW3Y
    Модель Кабельный тип
    BNC-JW3Y SYV-50-2-1, RG316

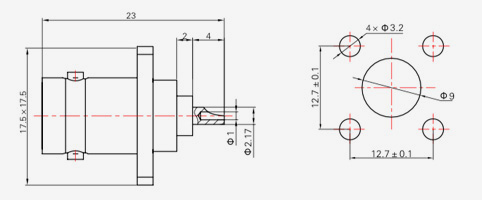

  • BNC-KF3
    BNC-KF3
    Модель Кабельный тип
    BNC-KF3 SYV-50-2-1, RG316
    BNC-KF4 SYV-50-2-2
    BNC-KF5 SYV-50-3, SFCJ-50-3-51, RG142
  • BNC-KY3
    BNC-KY3
    Модель Кабельный тип
    BNC-KY3 SYV-50-2-1, RG316
    BNC-KY4 SYV-50-2-2
    BNC-KY5 SYV-50-3, SFCJ-50-3-51, RG142
  • BNC-KF
    BNC-KF
  • BNC-KY
    BNC-KY
