Быстрый ответ: что такое герметичный разъем

A герметичный разъем представляет собой разъем, снабженный постоянным уплотнением типа стекло-металл или спеченным стеклом вокруг контактов, создающим газонепроницаемый барьер, который предотвращает попадание влаги, газа и загрязнений в герметичный корпус. Это важно для высоконадежной электроники, поскольку такие системы, как аэрокосмическое оборудование, спутники, базовые станции связи, подводная электроника и медицинские устройства, часто зависят от поддержания стабильной внутренней атмосферы, и даже очень небольшой путь утечки может привести к коррозии, ухудшению сигнала или полному отказу в течение срока службы продукта.

В основе этого метода герметизации лежит RF стеклянный спеченный герметичный изолятор , изолирующий корпус из плавленого стекла, который электрически изолирует центральный контактный штифт и образует физическое уплотнение от внешней оболочки. В разделах ниже рассказывается, как это работает, где применяется и чем отличается от стандартных негерметичных разъемов.

Герметичный соединитель основан на уплотнении из плавленого стекла или стеклокерамики, а не на эластомерной прокладке.
Герметичный изолятор из спеченного RF-стекла обеспечивает как электрическую изоляцию, так и газонепроницаемое уплотнение в одном компоненте.
Герметичные соединители обычно предназначены для вакуумных, герметичных или герметичных корпусов.
В стандартных разъемах обычно используются более мягкие уплотнения, которые больше подходят для повседневных, неэкстремальных условий.

Как работает герметичный разъем

В типичном герметичном разъеме центральный контактный штифт проходит через стеклянный или стеклокерамический изолятор, который приваривается непосредственно к металлическому корпусу с использованием тепла во время производства. Когда стекло остывает, оно образует непрерывное, свободное от пустот соединение как со штырем, так и с окружающим металлическим корпусом, которое часто называют герметичный разъем стекло-металл строительство. В отличие от резиновой или силиконовой прокладки, это уплотнение из плавленого стекла не требует сжатия или эластичности для сохранения герметичности, что является одной из причин, по которой герметичные уплотнения имеют тенденцию сохранять свою герметичность в течение длительного периода эксплуатации и при больших перепадах температур.

Поскольку стекло спекается или сплавляется под контролируемым нагревом в плотную, непористую структуру, полученный изолятор противостоит проникновению газа и влаги гораздо эффективнее, чем типичная полимерная изоляция, используемая в стандартных разъемах. Этот процесс спекания также является причиной того, что в промышленности этот компонент часто называют герметичным изолятором из спеченного радиочастотного стекла, когда он используется специально внутри коаксиальных герметичных радиочастотных разъемов.

Основные элементы механизма уплотнения

Металлическая оболочка или корпус, образующий внешнюю границу уплотнения.
Центральный контактный штифт, проходящий через стеклянный изолятор.
Корпус из плавленого стекла или стеклокерамики, соединяющий штифт с корпусом.
Сварное или паяное соединение, прикрепляющее герметичную вставку к корпусу разъема или стенке корпуса.

Что такое герметичный изолятор из спеченного ВЧ-стекла?

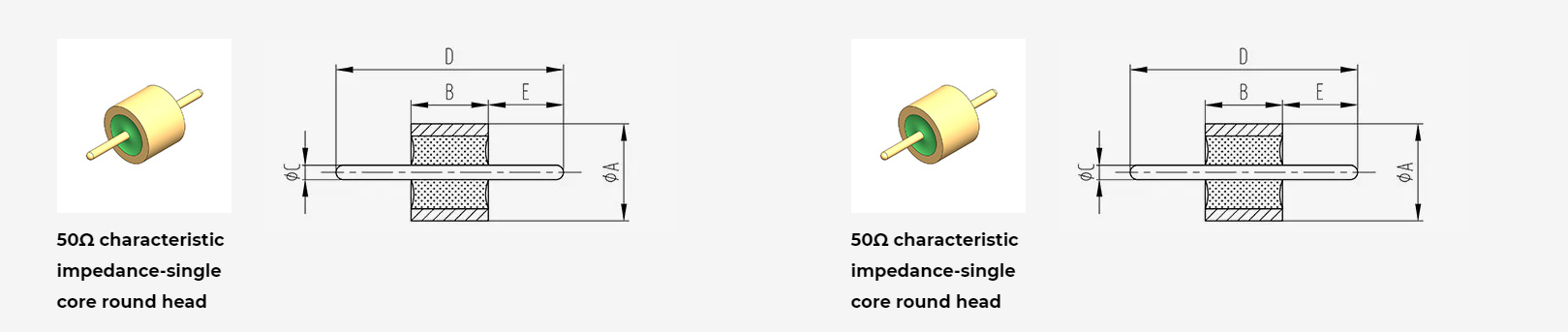

Ан RF стеклянный спеченный герметичный изолятор представляет собой компонент из плавленого стекла внутри герметичного ВЧ-разъема, который отделяет центральный проводник от внешней оболочки, а также образует газонепроницаемое уплотнение. Во время производства стеклянный порошок или предварительно отформованные стеклянные кольца помещаются вокруг центрального штыря внутри корпуса разъема, затем нагреваются до тех пор, пока стекло не расплавится и не срастется как со штифтом, так и с корпусом, образуя единую твердую изолирующую и герметизирующую структуру после охлаждения.

Поскольку этот компонент должен поддерживать контролируемый диэлектрический зазор для обеспечения радиочастотных характеристик, а также сохранять герметичность, иногда он продается под соответствующими терминами, такими как стеклянный герметичный радиочастотный разъем утеплитель или просто стеклянная герметичная вставка. Геометрия изолятора, состав стекла и диаметр штыря – все это влияет на управление импедансом, поэтому герметичные радиочастотные компоненты обычно проектируются и испытываются как согласованная электрическая и механическая система, а не как отдельные части.

Почему стекло предпочтительнее других изоляционных материалов

Стекло образует сплошное непористое уплотнение при правильном соединении с металлом.
Стекло сохраняет стабильные диэлектрические свойства в широком диапазоне температур.
Уплотнения стекло-металл не зависят от сжатия, поэтому они менее склонны к ослаблению уплотнения с течением времени.
Спеченное стекло обеспечивает строгий контроль размеров, необходимый для постоянного радиочастотного импеданса.

Герметичный и стандартный разъем: сравнительная таблица характеристик

В таблице ниже показаны общие различия между герметичными разъемами и стандартными негерметичными разъемами. Фактическая производительность зависит от конкретной конструкции, материалов и испытаний, проведенных производителем.

Общее сравнение характеристик типичного герметичного разъема и стандартного разъема.
Особенность	Герметичный соединитель	Стандартный разъем
Метод уплотнения	Уплотнение из плавленого стекла или стеклокерамики.	Эластомерная прокладка или уплотнительное кольцо
Устойчивость к газу и влаге	Очень высокое, газонепроницаемое уплотнение.	Умеренная, зависит от состояния прокладки
Совместимость с вакуумом	Хорошо подходит для вакуумной среды	Ограничено, уплотнение может ухудшиться под вакуумом
Температурный диапазон	Широкий, стабильный в любых условиях	Более узкий, ограничен материалом прокладки
Типичные применения	Аэрокосмическая промышленность, спутники, медицинское оборудование, базовые радиочастотные станции	Общая электроника для внутреннего и лёгкого наружного применения
Долговременная стабильность уплотнения	В целом стабильный, без релаксации сжатия	Может снижаться по мере старения материала прокладки

Сравнение характеристик уплотнения

В приведенной ниже таблице представлено относительное и наглядное сравнение герметичных разъемов со стандартными разъемами по четырем часто обсуждаемым факторам производительности.

Герметичные разъемы, как правило, имеют высокие показатели по всем четырем факторам, главным образом потому, что уплотнение из плавленого стекла не зависит от продолжающегося сжатия, чтобы оставаться газонепроницаемым. Стандартные разъемы по-прежнему могут хорошо работать в условиях общего назначения, но их эффективность герметизации более тесно связана с состоянием прокладки, моментом установки и воздействием окружающей среды с течением времени.

Объяснение структуры герметичного соединителя

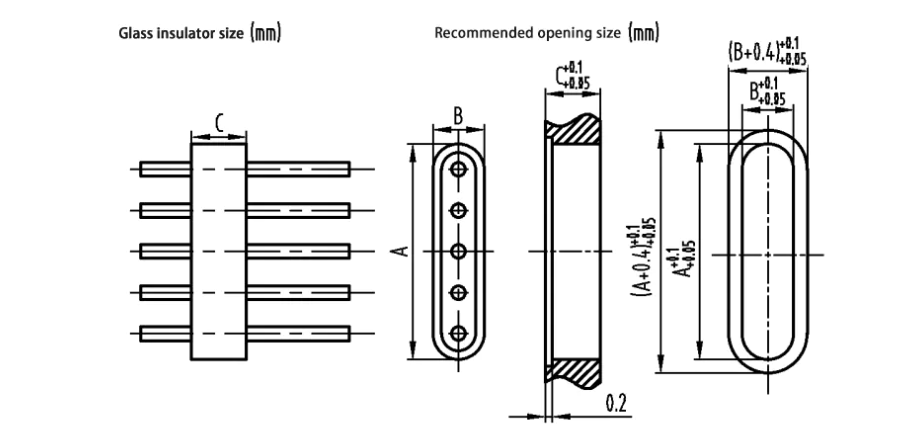

На рисунке ниже показана общая структурная схема типичного герметичного ВЧ-разъема, показывающая, как внешняя оболочка, стеклянное уплотнение и центральный штырь соотносятся друг с другом.

Чтение схемы герметичного соединителя

В этой компоновке металлический корпус образует внешнюю границу герметичного узла, а уплотнение из спеченного стекла находится внутри корпуса, прикрепляясь непосредственно как к корпусу, так и к центральному контактному штырю. Монтажный фланец позволяет приварить или припаять разъем к стенке корпуса или переборке, а ответный конец обеспечивает радиочастотный интерфейс для подключения кабельной сборки. Это та же самая базовая схема, которая используется в герметичный проходной радиочастотный разъем , целью которого является передача радиочастотного сигнала через герметичную стену, не нарушая газонепроницаемый барьер.

Где используются герметичные соединители

Герметичные соединители чаще всего появляются в системах, где требуется контролируемая внутренняя атмосфера, вакуум или длительный срок службы без присмотра. Столбчатая диаграмма ниже иллюстрирует общую, неточную схему использования в общих секторах.

Ан РЧ герметичный разъем часто используется в аэрокосмических и спутниковых системах, где компоненты должны выдерживать вибрацию при запуске, воздействие вакуума и экстремальные температурные циклы без функционального отказа. Базовые станции связи и радиочастотная инфраструктура также полагаются на герметичные разъемы для защиты чувствительных радиочастотных путей от проникновения влаги в наружные шкафы, в то время как медицинское оборудование использует аналогичные принципы герметизации для защиты чувствительной электроники внутри закрытых корпусов. Оборонные системы и подводное или нефтегазовое оборудование дополняют общие области применения, обе из которых зависят от долгосрочной целостности уплотнений в сложных условиях.

Вопросы экологической эффективности и надежности

Экстремальные температуры являются одним из наиболее распространенных стрессовых факторов, используемых для оценки эффективности герметизации соединителей. На приведенной ниже линейной диаграмме показана общая тенденция изменения характеристик уплотнения в широком диапазоне рабочих температур.

Герметичный разъем имеет тенденцию сохранять относительно стабильные характеристики в широком диапазоне рабочих температур, поскольку уплотнение из плавленого стекла не зависит от упругого восстановления, как резиновая прокладка. Стандартные соединители могут хорошо работать в умеренных температурных диапазонах, но часто демонстрируют более резкое снижение эффективности герметизации по мере приближения условий к экстремальным температурам.

Многофакторное сравнение

Приведенная ниже радиолокационная диаграмма объединяет сразу несколько факторов надежности, сравнивая влагостойкость, совместимость с вакуумом, температурную стабильность, виброустойчивость, долговременную надежность и стабильность радиочастотного сигнала.

По большинству этих факторов герметичные разъемы, как правило, имеют преимущество, особенно в отношении влагостойкости, совместимости с вакуумом и долгосрочной надежности. Стандартные разъемы по-прежнему могут быть разумным выбором для менее требовательных сред, где дополнительные характеристики герметизации не требуются для данного приложения.

Обзор производственного процесса

Хотя точные этапы процесса различаются в зависимости от производителя и конструкции соединителя, большинство герметичных уплотнений стекло-металл следуют во многом схожей последовательности в процессе производства.

Металлический корпус, центральный штифт и стеклянный материал подготавливаются и очищаются до требуемых допусков.
Стеклянный порошок, стеклянная заготовка или стеклянное кольцо помещают вокруг штифта внутри корпуса.
Сборка нагревается в контролируемом цикле печи до тех пор, пока стекло не сплавится со штифтом и оболочкой.
Сборка охлаждается в контролируемых условиях, чтобы уменьшить напряжение на границе раздела стекла и металла.
Герметичная вставка проверяется на герметичность, обычно с использованием метода обнаружения утечек гелия, а также проверяются электрические и радиочастотные характеристики.
Готовая герметичная вставка приваривается, паяется или иным образом интегрируется в конечный соединитель или проходной корпус.

Этот общий подход применим независимо от того, является ли конечный продукт простым герметичным соединителем стекло-металл для базового проходного соединения или более сложным специальным герметичным соединителем, разработанным для конкретного радиочастотного интерфейса и конфигурации монтажа.

Как выбрать герметичный разъем для вашего применения

Следующие шаги описывают практический подход к выбору разъема для конкретной системы или корпуса.

Определите рабочую среду, включая диапазон температур, условия давления и ожидаемое воздействие вакуума.
Подтвердите требования к радиочастотным или электрическим характеристикам, включая импеданс, диапазон частот и тип сигнала.
Ознакомьтесь с необходимой конфигурацией монтажа, такой как проходное соединение в переборке, крепление на панели или корпус линейного разъема.
Обсудите с производителем количество контактов, расстояние между контактами и размер корпуса, чтобы разъем соответствовал доступному пространству.
Спросите о методах тестирования герметичности, используемых во время производства, таких как обнаружение утечек гелия, чтобы понять, как проверяется эффективность герметизации.
Подумайте, требуется ли специальная конструкция герметичного разъема, соответствующая существующему корпусу или необычному радиочастотному интерфейсу.

О компании Ningbo Hanson Communication Technology Co., Ltd.

Компания Ningbo Hanson Communication Technology Co., Ltd. производитель герметичных разъемов базируется в Китае и специализируется на производстве, обработке и торговле компонентами связи. Компания имеет более чем 30-летний опыт работы в области коаксиальных радиочастотных разъемов, адаптеров и кабельных сборок, а также собственный цех механической обработки, гальванический цех и сборочный цех, а также группу признанных поставщиков.

Основная продукция включает в себя радиочастотные коаксиальные разъемы, адаптеры, высокочастотные кабельные сборки и кабельные сборки с низкой интермодуляцией, а также специализированные возможности в качестве производителя высокочастотных стеклянных спеченных герметичных изоляторов для герметичных и радиочастотных проходных устройств. Компания также предлагает услуги по разработке герметичных разъемов по индивидуальному заказу, чтобы помочь клиентам удовлетворить конкретные требования к монтажу, конфигурации контактов и радиочастотному интерфейсу. Продукты Ningbo Hanson Communication Technology Co., Ltd. используются в аэрокосмической отрасли, базовых станциях связи, медицинском оборудовании и других областях высоких технологий при поддержке команды инженеров, сосредоточенной на постоянном совершенствовании процессов.

Часто задаваемые вопросы

Распространенные вопросы, которые задают инженеры и покупатели о герметичных разъемах.
Вопрос 1: Что такое герметичный разъем? Герметичный разъем — это разъем, вокруг контактов которого имеется уплотнение из плавленого стекла или стеклокерамики, образующее газонепроницаемый барьер, предотвращающий попадание влаги и газа в герметичный корпус.	Q2: Как работает герметичный разъем Центральный штырь проходит через стеклянный изолятор, который приваривается к металлическому корпусу во время производства, создавая прочное, непористое уплотнение, газонепроницаемость которого не зависит от сжатия.
Q3: Для чего используются герметичные соединители Они используются в приложениях, требующих контролируемой внутренней атмосферы или долгосрочной целостности уплотнений, включая аэрокосмические системы, спутники, базовые станции связи и медицинское оборудование.	Вопрос 4: Зачем использовать стеклянные герметичные разъемы Герметичные разъемы со стеклом более эффективно противостоят проникновению влаги и газа, чем конструкции на основе прокладок, и имеют тенденцию сохранять стабильную работу в широком диапазоне температур.
Вопрос 5: Что такое технология герметизации стекла и металла? Герметизация стекла с металлом — это производственный процесс, при котором стекло приваривается под воздействием тепла непосредственно к металлическому штырю и оболочке, образуя постоянное газонепроницаемое изолирующее уплотнение.	Q6: Что такое радиочастотная герметизация Под герметизацией RF понимается уплотнение стекла с металлом, применяемое специально к коаксиальным разъемам RF, где герметичный изолятор также должен поддерживать контролируемый импеданс для обеспечения качества сигнала.
Q7: Разница между герметичными и стандартными разъемами В герметичном разъеме используется уплотнение из плавленого стекла для обеспечения газонепроницаемости, тогда как в стандартном разъеме обычно используется эластомерная прокладка, которая больше подходит для сред общего назначения.	Вопрос 8: Как изготавливаются герметичные вводы Герметичные вводы изготавливаются путем сплавления стекла вокруг центрального штыря внутри металлического корпуса при контролируемом нагреве, а затем испытания готовой детали на герметичность и электрические характеристики.
