РЧ-адаптер против радиочастотного разъема: основная разница

ВЧ-разъем завершает кабель или порт оборудования, завершая путь сигнала, а РЧ-коаксиальный адаптер соединяет два разъема разного типа, пола или стандарта интерфейса без прокладки кабеля между ними. Короче говоря, разъем завершает путь сигнала, а коаксиальный адаптер устраняет несоответствие между двумя существующими разъемами.

Это различие особенно важно, когда проект включает в себя смешанное оборудование. Испытательный стенд может использовать порты СМА на измерительном оборудовании в сочетании с кабелями N-типа на тестируемом устройстве, а коаксиальный ВЧ-адаптер закрывает этот пробел без перестройки какого-либо кабеля. С другой стороны, разъемы выбираются на этапе проектирования так, чтобы с самого начала они соответствовали конкретному кабелю, порту или стилю монтажа.

Иллюстративный индекс использования из 100 в распространенных секторах, в которых используются радиочастотные коаксиальные адаптеры и разъемы.

Что делает радиочастотный разъем на пути прохождения сигнала

Радиочастотный разъем прикрепляется к концу кабеля или непосредственно к порту оборудования, образуя физическую и электрическую связь, которая обеспечивает передачу сигнала с минимальными потерями. Общие серии включают БНК, ТНК, N-тип, SMA и 7/16 DIN, каждая из которых построена на основе определенного размера контакта, рисунка резьбы и номинального сопротивления, такого как широко используемый стандарт радиочастотного коаксиального адаптера на 50 Ом, который встречается в большинстве коммуникационного и испытательного оборудования.

Почему серии разъемов не взаимозаменяемы

Каждая серия разъемов имеет фиксированные механические и электрические характеристики, что означает, что порт SMA не может напрямую соединяться с концом кабеля N-типа без промежуточного адаптера. Диапазон частот является одним из наиболее очевидных различий между сериями, поскольку штыри меньшей геометрии обычно поддерживают сигналы более высокой частоты с меньшими потерями.

Приблизительный верхний диапазон частот в гигагерцах для обычных серий разъемов, используемых в радиочастотных системах.

Чем отличается радиочастотный коаксиальный адаптер

Коаксиальный радиочастотный адаптер — это короткий бескабельный компонент, предназначенный для соединения двух несовпадающих интерфейсов разъемов. Он может преобразовать одну серию разъемов в другую, изменить пол с «папа» на «мама» или изменить прямой интерфейс на формат крепления под прямым углом или фланцем. Поскольку у него нет собственного кабеля, коаксиальный адаптер обычно является самым быстрым способом устранения несоответствия интерфейса, обнаруженного во время установки или тестирования.

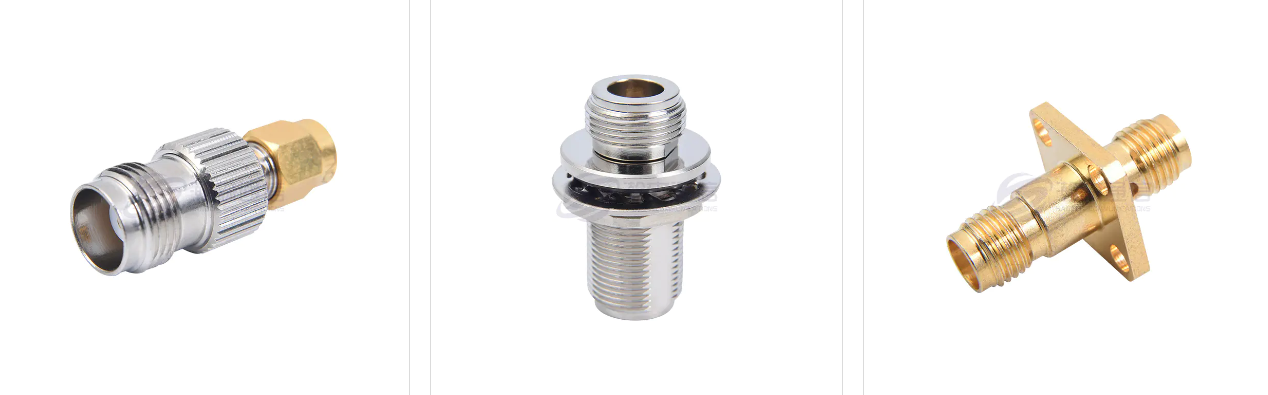

Общие конфигурации адаптеров

Серийные переходники-переходники, которые меняют один стандарт разъема на другой, например, с N-Type на SMA.
Адаптеры для смены пола, которые переключают мужчину на женщину или женщину на женщину для данной серии.
Угловые адаптеры, которые изменяют направление прокладки кабеля в тесных шкафах для оборудования
Коаксиальные адаптеры с фланцевым креплением, которые прикручиваются непосредственно к панели оборудования для фиксированной точки подключения.

Покупатели, работающие с линиями питания антенн, часто заказывают ВЧ-коаксиальный адаптер для антенных систем, где фиксированное соединение панели должно соответствовать отдельному стандарту кабеля, в то время как в лабораторных условиях часто требуется ВЧ-адаптер для микроволнового испытательного оборудования, где важны точность и низкие вносимые потери.

Конфигурации и использование коаксиального RF-адаптера между мужчиной и женщиной

Пол разъема означает, имеет ли разъем открытый центральный штырь, известный как «папа», или приемное гнездо, известное как «мама». А Коаксиальный RF-адаптер между мужчиной и женщиной меняет пол на одном конце соединения, не требуя нового кабеля, что делает его одним из наиболее востребованных типов адаптеров при монтаже и ремонте.

Когда адаптер для смены пола решает проблему несоответствия

Эта конфигурация возникает чаще всего, когда два кабеля заканчиваются штыревыми разъемами и их необходимо соединить напрямую, или когда пол кабеля не соответствует порту оборудования, к которому он должен подключаться. Вместо замены кабеля в сборе техник может вставить небольшой адаптер и выполнить подключение на месте.

Распространенные форматы ВЧ-коаксиальных адаптеров «папа-мама» и места их применения.
Формат	Изменение интерфейса	Типичное применение
Прямой мужчина к женщине	Та же серия, только пол	Соединение двух кабелей с разъемами «папа»
Прямоугольный мужчина к женщине	Та же серия, пол и ракурс	Плотные корпуса с ограниченным зазором для кабелей
Крестовая серия от мужчины к женщине	Серия и пол вместе взятые	Смешанное оборудование строится по разным стандартам.

Чтобы сравнить, чем радиочастотный коаксиальный адаптер отличается от разъема и полной кабельной сборки по практическим качествам, на диаграмме ниже представлены все три показателя по непрерывности пути прохождения сигнала, гибкости интерфейса, простоте установки, механической прочности и охвату диапазона частот.

Шкала сравнения от нуля до десяти для радиочастотного разъема, радиочастотного коаксиального адаптера и кабельной сборки по общим приоритетам.

Фланцевый адаптер на 4 отверстия: применение для монтажа на панели

A Фланцевый адаптер на 4 отверстия использует четыре монтажных отверстия, расположенных вокруг корпуса разъема, поэтому его можно прикрепить болтами непосредственно к панели оборудования или переборке. Это создает фиксированную, устойчивую к вибрации точку соединения, а не свободное плавающее кабельное соединение, что важно для оборудования, которое подвергается регулярному движению, изменению температуры или воздействию внешних факторов.

Где обычно используется этот тип монтажа

В оборудовании базовых станций, аэрокосмических панелях и стойках для испытательного оборудования обычно используется фланцевый адаптер с 4 отверстиями, поскольку расположение болтов обеспечивает выравнивание разъема при повторяющихся циклах подключения и отключения кабеля. Расстояние между болтами стандартизировано для каждой серии соединителей, поэтому вырезы в панели можно спланировать до того, как оборудование прибудет на место. Этот тип фланца часто сочетается с интерфейсами N-типа и 7/16 DIN на сборках базовых станций, а также с интерфейсами SMA или TNC на небольших испытательных и измерительных панелях.

Планирование выреза в панели вокруг фланцевого переходника

Толщина панели и расстояние между отверстиями для болтов должны соответствовать спецификации фланца перед установкой, поскольку несоответствующий вырез может привести к тому, что разъем будет располагаться под углом или не сможет полностью прилегать к поверхности панели. Подтверждение этих размеров у поставщика перед резкой панели позволяет избежать доработок на более поздних этапах графика установки.

Сравнение радиочастотных коаксиальных адаптеров, радиочастотных разъемов и кабельных сборок

Эти три компонента часто группируются вместе, хотя каждый из них играет определенную роль на пути прохождения сигнала. В таблице ниже перечислены их основные функции и типичный вариант использования.

Общее сравнение ВЧ-разъемов, ВЧ-коаксиальных адаптеров и кабельных сборок в пределах типичного пути прохождения сигнала
Компонент	Основная функция	Типичный случай использования	Требуется кабель
РЧ-разъем	Замыкает кабель или порт для завершения пути прохождения сигнала.	Концы кабелей, порты оборудования, антенные клеммы	Прикреплен напрямую
РЧ-коаксиальный адаптер	Соединяет два несовпадающих типа разъемов без кабеля.	Преобразование интерфейсов между различными стандартами	Нет
Кабельная сборка	Переносит сигнал между двумя разделенными точками	Дальние расстояния и связь с базовыми станциями	Да

Как выбрать между адаптером и соединителем для проекта

Большинство решений о выборе поставщиков сводится к тому, существует ли уже несоответствие интерфейсов или система разрабатывается с нуля. Следующие пункты помогут разделить эти две ситуации.

Если кабель уже заканчивается разъемом одного типа, а оборудование использует другой, коаксиальный RF-адаптер напрямую закрывает этот разрыв.
Если создается новая кабельная сборка, разъем следует с самого начала выбирать в соответствии с портом оборудования.
Для оборудования, монтируемого на панели, фланцевый адаптер с 4 отверстиями удерживает интерфейс зафиксированным, а кабели остаются съемными.
Для высокочастотных работ, таких как применение высокочастотных ВЧ-адаптеров, согласование импеданса и серии разъемов имеет большее значение, чем для низкочастотных испытательных установок.

Частота и сопротивление по-прежнему на первом месте

Независимо от того, является ли компонент адаптером или разъемом, импеданс и номинальная частота остаются отправной точкой для любого выбора. Большинство систем связи и тестирования стандартизируют импеданс 50 Ом, поэтому подтверждение того, что ВЧ-адаптер для микроволнового испытательного оборудования или ВЧ-адаптер для оборудования связи 5G соответствует импедансу остальной части системы, позволяет избежать проблем с отражением и потерей сигнала на более поздних этапах настройки.

Приобретение радиочастотного коаксиального адаптера от производителя

Покупатели, работающие с поставщиком коаксиальных радиочастотных адаптеров, обычно ищут единые серии разъемов, гибкие конфигурации пола и монтажа, а также поддержку сборок для конкретного проекта. Приобретение у производителя специального ВЧ-коаксиального адаптера становится особенно полезным, когда проекту требуется конфигурация, выходящая за рамки стандартных списков каталога, например, конкретная схема расположения болтов фланца или необычное преобразование серии.

Ningbo Hanson Communication Technology Co., Ltd. — китайский производитель и оптовая продажа коаксиальных РЧ-адаптеров с 4 отверстиями в Китае, с более чем 30-летним опытом работы в сфере РЧ-коаксиальных разъемов, адаптеров и кабельных сборок. Компания имеет собственный цех механической обработки, гальванический цех и сборочный цех, поддерживаемый сетью стабильных поставщиков. Основная продукция включает в себя коаксиальные ВЧ-разъемы, адаптеры, высокочастотные кабельные сборки и кабельные сборки с низкой интермодуляцией, а также индивидуальные сборки для конкретных требований проекта. Эти продукты используются в аэрокосмической отрасли, базовых станциях связи и медицинском оборудовании, а также в других технических областях.

Спрос на коаксиальные радиочастотные адаптеры, как правило, отслеживает деятельность по созданию сети, а не остается неизменным в течение года, особенно в периоды развертывания инфраструктуры 5G. Линейный график ниже отражает общую структуру спроса, основанную на типичном потоке заказов, связанном с недавним расширением сети.

Индекс относительного спроса за двенадцать месяцев, отражающий общую закономерность, связанную с деятельностью по развертыванию сети.

Практические соображения при выборе нестандартных радиочастотных коаксиальных адаптеров

Несколько проверок, как правило, облегчают принятие решений о выборе поставщиков, независимо от того, является ли заказ одной конфигурацией или постоянным соглашением о поставках.

1

Уточните точную серию разъемов с обеих сторон интерфейса, поскольку визуально похожие разъемы разных серий редко совместимы без адаптера.

2

Выровняйте импеданс по всему пути прохождения сигнала, используя ВЧ-коаксиальный адаптер сопротивлением 50 Ом в сочетании с оборудованием, изготовленным по тому же стандарту.

3

Четко укажите пол и способ крепления, особенно для заказа фланцевого переходника с 4 отверстиями, где расположение болтов и толщина панели влияют на посадку.

4

Заранее сообщите предполагаемый диапазон частот, поскольку компоненты, рассчитанные на использование более низких частот, могут не работать должным образом в приложениях с высокочастотными ВЧ-адаптерами.

Работа с поставщиком над заказными сборками

Обмен чертежами, эталонными образцами или существующими номерами деталей разъемов на ранних стадиях процесса поиска помогает производителю подтвердить совместимость до начала производства, что снижает вероятность попадания несоответствующей конфигурации на объект.

Часто задаваемые вопросы

В чем разница между RF-адаптером и RF-разъемом

Коаксиальный радиочастотный адаптер соединяет два несовпадающих разъема без кабеля, а радиочастотный разъем завершает кабель или порт, завершая путь сигнала.

Что делает коаксиальный RF-переходник «папа-мама»

Коаксиальный RF-адаптер «папа-мама» меняет направление разъема на одном конце соединения, позволяя соединить два кабеля с разъемами «папа» без новой кабельной сборки.

Для чего используется фланцевый переходник с 4 отверстиями?

Фланцевый адаптер с 4 отверстиями крепится болтами к панели оборудования с помощью четырех монтажных отверстий, создавая фиксированную точку соединения для базовой станции и сборок испытательного оборудования.

Можно ли настроить радиочастотные коаксиальные адаптеры для конкретных приложений?

Производитель специального ВЧ-коаксиального адаптера обычно может скорректировать серию, пол и стиль монтажа на основе проектных чертежей или эталонных образцов.

Какие объемы заказов обычно поддерживают производители ВЧ-коаксиальных адаптеров?

Работая с китайским производителем радиочастотных адаптеров, на которого полагаются покупатели, объемы заказов часто корректируются в зависимости от сложности детали и наличия материалов для каждой конфигурации.

Как производители проверяют качество радиочастотного коаксиального адаптера перед отправкой

Проверки обычно проводятся при входном контроле материалов, при производственных проверках и на этапе окончательной проверки перед упаковкой деталей для отправки.
