Как выбрать между адаптерами SMA, BNC, N, TNC и MMCX?

Быстрый ответ: какой РЧ-адаптер выбрать для вашего приложения

Краткий ответ таков: Выбор разъема зависит от диапазона частот, мощности, скорости соединения и доступного пространства на панели. . СМА подходит для универсальных испытаний и измерений в диапазоне до 18 ГГц, БНК подходит для быстродействующих низкочастотных испытательных стендов и видеосигналов, тип N предназначен для работы на открытом воздухе и на базовых станциях высокой мощности, ТНК добавляет виброустойчивую резьбовую муфту для мобильных и аэрокосмических платформ, а ММСХ обеспечивает компактные внутренние соединения в тех случаях, когда пространство на плате ограничено.

Коаксиальный ВЧ-адаптер устраняет разрыв, когда два компонента оборудования или две кабельные сборки используют разъемы разных семейств, разного пола или разных стилей монтажа. Вместо замены кабеля в сборе или подключенного прибора один адаптер восстанавливает совместимость за считанные секунды. В разделах ниже описано, как работает каждое семейство разъемов, как обычно применяется ВЧ-коаксиальный переходник «папа-мама» и где фланцевый переходник с 4 отверстиями вписывается в конструкцию для монтажа на панели.

Что за РЧ-коаксиальный адаптер На самом деле делает

Коаксиальный радиочастотный адаптер представляет собой короткий жесткий корпус разъема, используемый для соединения двух коаксиальных интерфейсов, которые в противном случае не могли бы сопрягаться напрямую. Это может изменить пол разъема, изменить семейство разъемов, изменить интерфейс импеданса или просто изменить ориентацию разъема с прямого на прямой угол. Поскольку путь сигнала через адаптер чрезвычайно короткий, хорошо сделанный адаптер добавляет лишь небольшую, предсказуемую величину вносимых потерь и отражений по сравнению с использованием полностью замененного кабеля.

Коаксиальный РЧ-адаптер «папа-мама» является наиболее распространенной конфигурацией, которую инженеры используют на стенде или в полевом комплекте, поскольку он позволяет кабелю с разъемом «папа» подключаться к другому устройству с разъемом «папа» или позволяет разъему с внутренней перегородкой принимать кабель с разъемом «мама», без необходимости изготовления специальной кабельной сборки, изготовленной по заказу. Гендерные преобразователи, семейные преобразователи и прямоугольные адаптеры вместе составляют основную часть адаптеров, используемых в испытательных лабораториях, телекоммуникационных установках и производственных линиях.

Сравнение семейств разъемов СМА, БНК, N, ТНК и ММСХ

Каждое семейство разъемов было разработано с учетом различного баланса частотного покрытия, физического размера и метода соединения. В таблице ниже приведены практические различия, которые инженеры учитывают при выборе разъема или радиочастотного коаксиального адаптера между семействами.

Рисунок 1: Часто упоминаемые верхние номинальные частоты для стандартных разъемов коммерческого класса. Прецизионные версии интерфейсов N и SMA могут расширяться дальше.

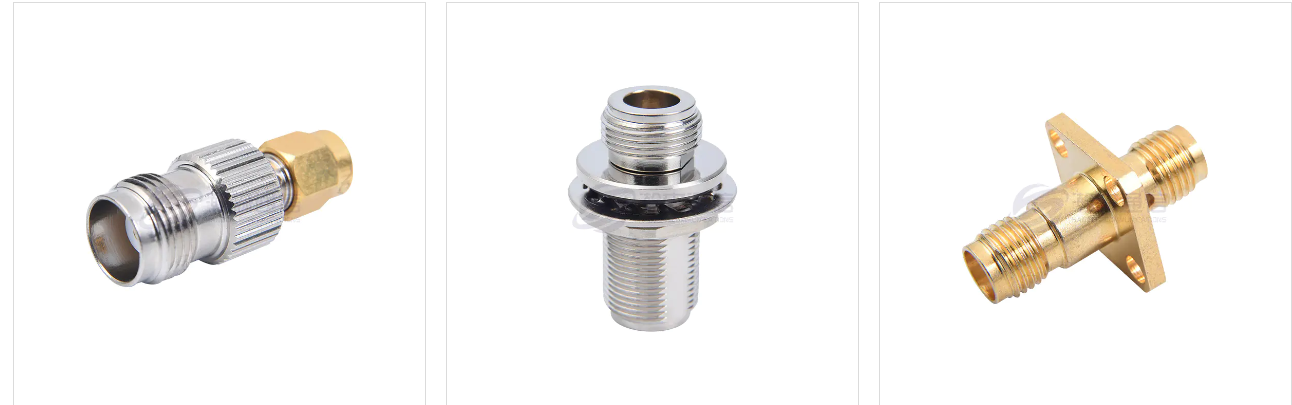

Обычные преобразования коаксиального RF-адаптера «папа-мама»

Большинство полевых комплектов и лабораторных ящиков содержат основной набор переходников, которые подходят для большинства случаев несоответствия. Знание того, какая комбинация решает какую проблему, экономит время, когда кабель не соединяется с портом прибора.

Переходник SMA «мама» на «папа» SMA

Это полностью смена пола в одном семействе разъемов, используемая всякий раз, когда необходимо соединить два кабеля с разъемом «папа» или когда разъем «мама» должен представлять интерфейс «папа». Это один из наиболее часто встречающихся адаптеров в любой тестовой установке на основе SMA.

Переходник SMA-BNC

Адаптер SMA-BNC позволяет подключить небольшой кабель SMA с резьбой непосредственно к лабораторному оборудованию, оснащенному байонетными портами BNC, что является обычной необходимостью при перемещении тестируемого беспроводного модуля или антенны на лабораторные приборы общего назначения.

Переходник SMA-N

Адаптер SMA-N соединяет компактное оборудование с разъемами SMA с линиями питания антенн N-типа или оборудованием базовой станции, что часто требуется при подключении портативного или настольного испытательного оборудования к наружной инфраструктуре.

Переходник SMA-TNC

Адаптер SMA-TNC полезен, когда устройству с резьбовым портом TNC, который часто выбирают из-за его виброустойчивости на транспортных средствах или бортовых платформах, необходимо взаимодействовать с тестовыми кабелями или модулями с разъемами SMA.

Переходник SMA-MMCX

Адаптер SMA-MMCX подключает компактные внутренние пигтейлы MMCX, распространенные в модулях GPS и беспроводных модулях, к внешним антеннам с разъемами SMA или тестовым кабелям без необходимости перепайки соединения модуля.

Частотные характеристики и поведение вносимых потерь

Каждый адаптер, вставленный в путь прохождения сигнала, добавляет небольшую вносимую потерю, и эти потери обычно растут с увеличением частоты. Хорошо изготовленный прецизионный адаптер обычно добавляет менее половины децибела потерь даже вблизи номинальной верхней частоты. , но точная цифра сильно зависит от геометрии разъема, качества покрытия и механической посадки между сопрягаемыми деталями.

Рисунок 2: Общая эталонная тенденция увеличения вносимых потерь с частотой в типичном прецизионном коаксиальном ВЧ-адаптере.

Обратные потери следуют аналогичной схеме, поскольку разрывы импеданса на сопряженном интерфейсе становятся пропорционально более значительными по мере сокращения длины волны. Это одна из причин, по которой разъемы прецизионного класса имеют более жесткие механические допуски, чем детали коммерческого класса, рассчитанные на ту же номинальную частоту.

Различия в подаче питания в зависимости от типа разъема

Физический размер влияет на мощность почти так же, как и на диапазон частот, поэтому самый большой разъем в этом сравнении, тип N, также имеет самую высокую типичную номинальную мощность. Диаметр центрального контакта и расстояние между диэлектриками определяют, какой ток и напряжение может выдерживать интерфейс, прежде чем нагрев или искрение станут проблемой.

Рисунок 3: Общие эталонные значения мощности в фиксированной точке низкой частоты. Фактические номиналы падают с увеличением частоты и зависят от конструкции конкретной детали.

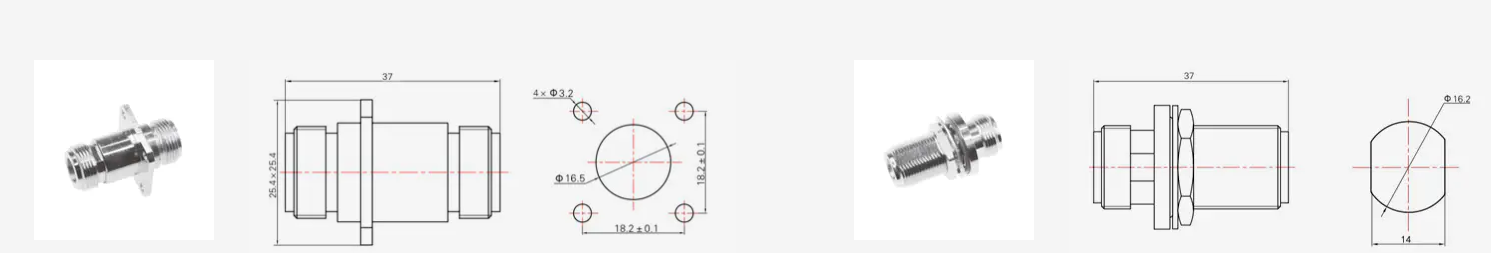

Монтаж фланцевого переходника на 4 отверстия и применение на панели

Фланцевый адаптер с 4 отверстиями представляет собой адаптер для монтажа на панели или перегородке, построенный на квадратном или прямоугольном фланце с четырьмя отверстиями для винтов, а не на простой гайке с резьбой. Этот способ монтажа обеспечивает надежную, устойчивую к вибрации точку крепления, когда разъему необходимо пройти через стену корпуса оборудования, шкаф базовой станции или переборку самолета.

Почему инженеры предпочитают фланцевое крепление вместо переборочной гайки

Соединитель с переборочной гайкой имеет одну центральную резьбу и стопорную гайку, которая хорошо подходит для обычных корпусов, но может слегка вращаться при повторяющихся циклах соединения. Фланцевый адаптер с 4 отверстиями распределяет механическую нагрузку между четырьмя крепежными элементами, удерживая корпус разъема на месте и снижая нагрузку на внутренний контакт во время повторяющихся циклов подключения и отсоединения кабеля.

Типичные применения фланцевого монтажа

• Проходные панели базовой станции и шкафа ретранслятора
• Разъемы на передней и задней панели испытательного оборудования
• Соединения переборок корпусов аэрокосмической и оборонной промышленности
• Корпуса медицинского оборудования, требующие фиксированного, невращающегося порта.

Стили фланцев доступны для большинства семейств разъемов, поэтому фланцевый адаптер с 4 отверстиями может быть указан для интерфейсов типа SMA, N или TNC в зависимости от частоты и требований к мощности панели, которую он обслуживает.

Сравнение SMA, BNC и типа N по практическим факторам выбора

Когда один только частотный диапазон не является решающим фактором, инженеры часто сопоставляют скорость соединения, механическую прочность и доступное пространство для установки друг с другом. Приведенное ниже сравнение сравнивает типы SMA, BNC и N по пяти практическим факторам по общей эталонной шкале.

Рисунок 4: Относительное сравнение пяти практических факторов по общей пятибалльной инженерной шкале.

BNC имеет хорошие показатели по скорости соединения благодаря байонетному быстродействующему креплению, которое подходит для оборудования, которое часто подключается и отключается на рабочем месте. Тип N меняет эту скорость соединения на более высокую потребляемую мощность и более высокую виброустойчивость, поэтому он остается стандартным выбором для линий питания наружной антенны. SMA занимает промежуточное положение, предлагая широкий диапазон частот и компактные размеры за счет меньшей потребляемой мощности.

Материалы, покрытие и пассивная интермодуляция.

Материал корпуса разъема и качество покрытия напрямую влияют как на механическую долговечность, так и на электрические характеристики. Латунные корпуса с позолоченными или посеребренными центральными контактами остаются распространенным выбором для адаптеров типа SMA, N и TNC, поскольку позолота противостоит окислению на контактной поверхности, а латунь обеспечивает стабильную основу для повторяющихся циклов нарезания резьбы.

В телекоммуникационных базовых станциях и ретрансляторах характеристики пассивной интермодуляции становятся особой проблемой, поскольку плохое механическое соединение или несоответствующее покрытие могут создавать нежелательные продукты интермодуляции, которые создают помехи соседним каналам. Производители, работающие в этом секторе, обычно тестируют готовые адаптеры на пассивном анализаторе интермодуляции наряду со стандартными анализаторами цепей перед отправкой деталей заказчику.

Корпуса из нержавеющей стали и латуни

Корпуса из нержавеющей стали повышают коррозионную стойкость для прибрежных или морских установок, а также для базовых станций на открытом воздухе, подверженных воздействию влаги и соленого воздуха, в то время как латунные корпуса остаются стандартным выбором для обычных внутренних и лабораторных условий, где вес и стоимость механической обработки имеют большее значение, чем чрезвычайная коррозионная стойкость.

Работа с производителем или поставщиком радиочастотного адаптера

Выбор производителя радиочастотного адаптера предполагает проверку не только номера детали в таблице данных. Возможности тестирования, согласованность металлического покрытия и способность поддерживать запросы на заказные радиочастотные адаптеры определяют, насколько надежно поставщик может удовлетворить требования к частоте, мощности и монтажу конкретного проекта.

Ningbo Hanson Communication Technology Co., Ltd. является одним из примеров завода по производству радиочастотных адаптеров, который управляет собственными цехами механической обработки, гальваники и сборки, а не передает этапы производства отдельным поставщикам. Компания специализируется на коаксиальных радиочастотных разъемах, адаптерах, высокочастотных кабельных сборках и кабельных сборках с низкой интермодуляцией и работает с сетью стабильных поставщиков для поддержки собственного производства. Продукция такого производителя обычно используется в базовых станциях связи, аэрокосмическом оборудовании и корпусах медицинских устройств — в секторах, где стабильные электрические характеристики каждой поставляемой детали имеют такое же значение, как и механическая посадка.

При оценке поставщика радиочастотного адаптера инженеры обычно спрашивают, может ли завод поддерживать OEM-программы радиочастотного адаптера, созданные на основе конкретного чертежа или образца, доступно ли собственное испытательное оборудование, такое как сетевой анализатор или пассивный тестер интермодуляции, для проверки готовой детали и как поставщик обрабатывает запросы на заказные радиочастотные адаптеры, выходящие за рамки стандартной конфигурации каталога. Производитель, имеющий собственные цеха механической обработки и гальванического покрытия, обычно имеет больше возможностей для соблюдения жестких допусков на протяжении всего производственного цикла, чем тот, который полностью полагается на стороннюю обработку.

Рекомендации по установке и моменту затяжки для ВЧ-коаксиальных адаптеров

Правильная техника установки защищает как качество сигнала, так и срок службы разъема, а большая часть преждевременного износа разъема связана с тем, что один из приведенных ниже этапов был пропущен во время сборки.

1. Перед подключением любого адаптера проверьте сопряженный интерфейс на наличие грязи, влаги или поврежденной резьбы.
2. Перед завинчиванием выровняйте разъем прямо, чтобы избежать перекоса накидной гайки.
3. Сначала затяните резьбовые соединители вручную, затем примените калиброванный динамометрический ключ, если для типа соединителя указано значение крутящего момента.
4. Избегайте перекручивания самого троса при затягивании, поскольку крутящий момент должен передаваться через накидную гайку, а не через оболочку кабеля.
5. При стационарной установке поддерживайте вес кабеля рядом с разъемом, чтобы избежать постоянной механической нагрузки на интерфейс.
6. Храните неиспользуемые адаптеры с защитными колпачками, чтобы защитить контактные поверхности от пыли и влаги.

Для байонетных разъемов, таких как BNC, требуется только нажатие и поворот на четверть оборота, а принудительная затяжка резьбы на байонетном интерфейсе может повредить фиксирующие пазы, а не улучшить соединение.

Часто задаваемые вопросы

• Вопрос 1: Что такое коаксиальный RF-адаптер?

  О: Это короткий корпус разъема, используемый для соединения двух коаксиальных интерфейсов, различающихся по полу, семейству разъемов или ориентации, что позволяет подключать несовпадающие кабели и оборудование без специальной кабельной сборки.

• Q2: Для чего используется коаксиальный RF-адаптер «папа-мама»?

  A: Он преобразует интерфейс «папа» в интерфейс «мама» или наоборот, обычно используемый для соединения двух кабелей с разъемом «папа» или для предоставления разъему «мама» пригодной для использования точки подключения «папа».

• Q3: Что такое фланцевый переходник с 4 отверстиями?

  A: Это адаптер для монтажа на панели с фланцем с четырьмя винтами, а не с одной нарезной гайкой, обеспечивающий надежную, невращающуюся точку крепления для проходных отверстий в перегородках и корпусах.

• Вопрос 4: В чем разница между разъемами SMA и BNC?

  О: SMA использует небольшую резьбовую муфту и охватывает более широкий диапазон частот, тогда как BNC использует быстрый байонетный замок и обычно используется в настольных приборах, работающих на более низких частотах.

• В5: Могу ли я подключить кабель SMA напрямую к антенне типа N?

  О: Не напрямую, поскольку два семейства разъемов различаются по размеру и резьбе, но адаптер SMA-N соединяет два интерфейса без необходимости использования новой кабельной сборки.

• Вопрос 6: Для чего используется адаптер SMA-MMCX?

  О: Он подключает компактный пигтейл MMCX, общий для GPS и беспроводных модулей, к антенне с разъемом SMA или тестовому кабелю без перепайки соединения модуля.
