Как правильно установить радиочастотные коаксиальные разъемы: шаги и методы

Коаксиальные радиочастотные разъемы являются незаменимыми компонентами систем связи, широко используются в радиовещании, телевидении, беспроводной связи, радиолокации, спутниковой связи и других областях. Эти разъемы используются для подключения коаксиальных кабелей к оборудованию, обеспечивая качество и стабильность передачи сигнала. Правильная установка коаксиальных ВЧ-разъемов может не только улучшить общую производительность системы, но и продлить срок службы оборудования.

1. Базовая структура РЧ-коаксиальные разъемы
Коаксиальные радиочастотные разъемы обычно состоят из следующих основных частей:
Центральный проводник: основная часть, передающая сигнал, обычно изготовленная из меди или других проводящих материалов.
Изоляционный слой: изолирует центральный проводник от внешнего проводника, обычно изготовленного из полиэтилена или других материалов с высокой диэлектрической проницаемостью.
Внешний проводник: обычно плетеный медный провод или алюминиевая фольга, служащий заземляющим проводом для передачи тока и защиты от внешних электромагнитных помех.
Разъем и корпус: обеспечивают физическое соединение и защиту, обычно изготовлены из металлических материалов (например, латуни, нержавеющей стали).

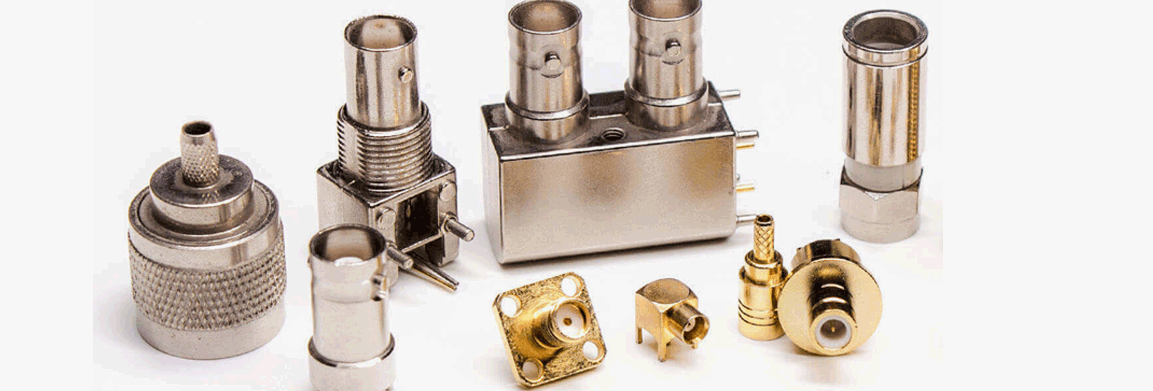

Различные типы коаксиальных радиочастотных разъемов, такие как BNC, SMA, TNC, N-тип и т. д., имеют немного разную конструкцию, но основные принципы и этапы установки схожи.

2. Шаги по установке коаксиальных радиочастотных разъемов
(1) Подготовьте инструменты и материалы.
Перед установкой убедитесь, что у вас есть следующие инструменты и материалы:
Коаксиальный RF-кабель (выберите подходящую модель и длину)
RF-разъем (выберите подходящий тип разъема, например BNC, SMA и т. д.)

Инструмент для зачистки кабеля: используется для снятия внешнего изоляционного слоя кабеля, обнажая внутренний проводник.
Инструмент для обжима: используется для надежного соединения разъема с кабелем.
Нож электрика, инструмент для зачистки проводов: используется для точной зачистки внешней изоляции кабеля, обнажая внутренний проводник.

(2) Снимите внешнюю изоляцию кабеля.
Используйте инструмент для зачистки кабеля, чтобы зачистить внешний изоляционный слой кабеля, обнажая внутреннюю оплетку проводника и изоляционный материал. Соблюдайте точность при снятии изоляции, чтобы не повредить внутренний проводник или изоляционный слой. Обычно зачищенная длина равна установочной длине разъема; Чтобы узнать точную длину, обратитесь к требованиям конкретного используемого разъема. Удаление внешнего плетеного слоя: Аккуратно снимите внешний плетеный слой кабеля с помощью инструмента и согните его наружу. Это обеспечивает хорошее заземление.
Обнажение центрального проводника: Осторожно снимите внутреннюю изоляцию ножом, чтобы обнажить центральный проводник. Длина зачищенной части обычно зависит от требований к конструкции разъема.

(3) Вставка кабеля в разъем
Вставьте подготовленный кабель в клемму разъема. Убедитесь, что центральный проводник точно выровнен и полностью вставлен во внутреннее отверстие разъема, а также что плетеный слой и внешний проводник плотно прилегают к внешнему корпусу разъема.
Проверьте выравнивание во время вставки: центральный проводник должен полностью входить в отверстие для центрального проводника разъема, исключая перекос. Внешний плетеный проводник должен плотно прилегать к корпусу разъема, чтобы обеспечить правильное заземление сигнала.

(4 ) Обжим разъема
Используйте обжимной инструмент, чтобы обжать разъем. Этот шаг имеет решающее значение для обеспечения надежного соединения между разъемом и кабелем. Во время обжима убедитесь, что обжимной инструмент оказывает давление равномерно, надежно фиксируя разъем на кабеле, избегая повреждения кабеля или разъема.

Сила обжатия: Сила обжатия должна быть умеренной, обеспечивающей надежное соединение без чрезмерного сжатия кабеля или центрального проводника.

Проверка качества обжатия: После обжима убедитесь, что разъем надежно закреплен и не болтается.

(5) Проверка общего соединения разъема.
После обжима проверьте качество соединения разъема с кабелем. Убедитесь, что центральный проводник плотно подсоединен к внутренней жиле разъема, внешний проводник полностью контактирует с корпусом разъема и утечка сигнала отсутствует.
Проверка электрического соединения: С помощью мультиметра измерьте электрическое соединение кабеля, чтобы убедиться в отсутствии обрывов или коротких замыканий.
Проверка передачи сигнала. Если позволяют условия, можно использовать генератор сигналов и осциллограф для проверки качества передачи сигнала и проверки отсутствия потери сигнала или помех.

(6) Завершение подключения и обеспечение защиты
После завершения подключения при необходимости используйте термоусадочную трубку, ленту или другие материалы для защиты кабельного соединения, чтобы вода или пыль не повлияли на качество соединения.
Использование термоусадочной трубки: если требуется гидроизоляция, используйте термоусадочную трубку для герметизации разъема, следя за тем, чтобы на соединение не влияла влага или внешнее загрязнение.

3. Советы по установке радиочастотных коаксиальных разъемов
(1) Выберите правильный разъем и кабель.
Убедитесь, что характеристики разъема соответствуют используемому кабелю. Различные типы разъемов (например, SMA, BNC, N-тип и т. д.) подходят для разных диапазонов частот и сценариев применения. Выбор неправильного разъема может привести к потере сигнала или нестабильности.

(2) Обратите внимание на точность при зачистке кабеля.
При зачистке внешнего слоя кабеля следите за тем, чтобы зачищенная длина была правильной, избегая чрезмерной зачистки, которая обнажает слишком большую часть центрального проводника или повреждает изоляционный слой. Использование профессиональных инструментов для зачистки кабеля позволяет уменьшить повреждение кабеля и обеспечить стабильную передачу сигнала.

(3) Избегайте чрезмерного обжатия
Чрезмерное обжатие может привести к повреждению центрального проводника или ухудшению контакта. Поэтому контролируйте силу обжатия, чтобы убедиться, что разъем надежно закреплен, но не перетянут.

(4) Содержите кабель в чистоте.
Во время установки старайтесь избегать загрязнения кабеля и разъема пылью, маслом или другими загрязняющими веществами. Эти примеси могут повлиять на качество передачи сигнала и даже вызвать его потерю.

4. Общие проблемы и решения
(1) Свободный разъем
Если после установки разъем ослаб, еще раз проверьте обжимку, чтобы обеспечить равномерность обжатия, или отрегулируйте длину зачистки кабеля.

(2) Затухание сигнала
Затухание сигнала может быть вызвано несоответствием разъемов, неправильной установкой или повреждением кабеля. Еще раз проверьте совместимость кабеля и разъема и убедитесь в точности установки.

(3) Плохое электрическое соединение.
Плохое электрическое соединение может быть связано с недостаточной обжимкой, неполным вставлением проводника в разъем и т. д. Убедитесь, что центральный и внешний проводник плотно подсоединены к разъему.

Установка ВЧ-коаксиальных разъемов – техническая задача, требующая аккуратного выполнения. Правильные этапы и методы установки напрямую влияют на качество передачи сигнала и стабильность системы. Благодаря точным операциям зачистки, вставки и обжатия обеспечение надежного соединения разъема может эффективно повысить производительность системы и уменьшить помехи сигнала.
