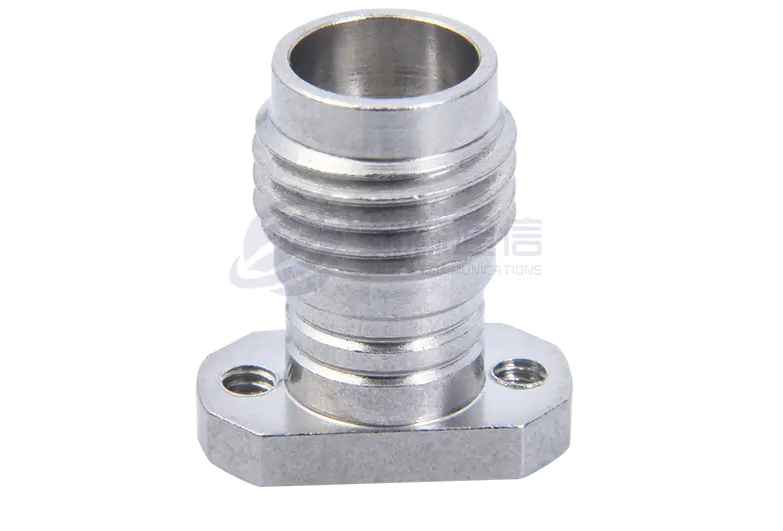

Что такое коаксиальный радиочастотный разъем?

1. Функция Коаксиальный разъем РФ
Коаксиальные радиочастотные разъемы являются ключевыми электронными компонентами, используемыми для передачи высокочастотных сигналов. В первую очередь они используются для надежного подключения коаксиальных кабелей к устройствам, обеспечивая эффективную и стабильную передачу радиочастотных сигналов, тем самым обеспечивая стабильную и надежную передачу сигнала. Коаксиальные радиочастотные разъемы обычно используются в коммуникационном оборудовании, телевидении, радиовещании, беспроводных сетях и других областях. Их основная функция — поддерживать целостность сигнала, уменьшать потери при передаче и помехи, а также обеспечивать хорошее согласование импедансов, обеспечивая плавную передачу высокочастотных сигналов в таких приложениях, как системы связи, испытательное оборудование, радары и антенны.

Коаксиальные радиочастотные разъемы играют жизненно важную роль в беспроводной связи, аэрокосмической отрасли, военной электронике и медицинском оборудовании. Например, в базовых станциях 5G подключают антенны и RF-модули, обеспечивая качественную передачу и прием сигнала. В испытательном и измерительном оборудовании они подключаются к анализаторам спектра или анализаторам цепей, обеспечивая точные данные испытаний. В системах спутниковой связи и радиолокации они должны выдерживать суровые условия окружающей среды, сохраняя при этом стабильную передачу сигнала.

В радиочастотных коаксиальных разъемах обычно используется металлическая экранированная конструкция, в которой внутренний проводник передает сигнал, а внешний проводник обеспечивает электромагнитное экранирование для предотвращения внешних помех и утечки сигнала. Высококачественные разъемы характеризуются низкими вносимыми потерями, высокой эффективностью экранирования, устойчивостью к коррозии и вибрации, а также могут работать в различных диапазонах частот (от низких частот до миллиметровых волн). Кроме того, в зависимости от требований приложения разъемы могут иметь различные стили интерфейса, такие как резьбовые (SMA), защелкивающиеся (BNC) или двухтактные (MCX), чтобы удовлетворить требования к механической прочности и удобству в различных сценариях. Коаксиальные радиочастотные разъемы являются важными компонентами высокочастотных электронных систем. Их производительность напрямую влияет на стабильность и эффективность всей линии связи, что делает их критически важным компонентом для правильной работы современных беспроводных технологий, оборонного оборудования и промышленной автоматизации.

Принцип действия коаксиальных ВЧ-разъемов основан на характеристиках распространения электромагнитных волн в концентрических проводниковых структурах. Благодаря точно спроектированной коаксиальной конструкции они обеспечивают высокоточную передачу высокочастотных сигналов с низкими потерями. Их основной принцип заключается в создании закрытого канала передачи электромагнитного поля: центральный проводник проводит сигнальный ток, а внешний проводник действует как электромагнитный экран, разделенный изолирующим диэлектриком, который поддерживает постоянный импеданс. Когда высокочастотный электрический сигнал подается во внутренний проводник, он возбуждает поперечные электромагнитные волны (TEM-волны) в изолирующей среде между внутренним и внешним проводниками. Эта электромагнитная энергия строго ограничена коаксиальным пространством, эффективно подавляя потери сигнала и внешние помехи. Механический интерфейс разъема обеспечивает непрерывность проводника и согласование импеданса за счет точного контакта, предотвращая отражение сигнала в точке соединения из-за изменений импеданса, что в конечном итоге обеспечивает стабильную передачу высокочастотных сигналов между устройствами. Такая структурная конструкция позволяет коаксиальным ВЧ-разъемам сохранять превосходную целостность сигнала даже в высокочастотных средах на уровне гигагерца.

Основная конструкция радиочастотных коаксиальных разъемов основана на теории коаксиальной линии передачи, которая использует распределение электромагнитного поля между внутренним и внешним проводниками для передачи сигнала:

Центральный проводник (внутренний проводник): передает высокочастотные сигналы и обычно изготавливается из меди или позолоченного материала для уменьшения резистивных потерь.
Внешний проводник (экран): Закрывает внутренний проводник, обеспечивая электромагнитное экранирование для предотвращения помех сигнала и утечки излучения.
Изоляционная среда (диэлектрический слой): разделяет внутренние и внешние проводники, поддерживая стабильное сопротивление (обычно 50 Ом или 75 Ом) и уменьшая отражения сигнала.
Механизм подключения: используйте резьбовые (например, SMA), защелкивающиеся (например, BNC) или двухтактные (например, MCX) разъемы, чтобы обеспечить механическую стабильность и хороший электрический контакт.

При правильном соединении разъемов сигнал передается через внутренний проводник, а внешний проводник образует замкнутый контур, обеспечивая непрерывность импеданса во время передачи сигнала и уменьшая коэффициент стоячей волны (КСВН) и вносимые потери.

2.Особенности и преимущества коаксиальных радиочастотных разъемов.
Коаксиальный радиочастотный разъем, являющийся основным компонентом передачи высокочастотного сигнала, продемонстрировал значительные преимущества в производительности, надежности и адаптируемости благодаря своей уникальной структуре и дизайну материала. Его преимущества в основном отражаются в следующих аспектах:

(1). Высокочастотная передача данных
Широкополосное покрытие: поддерживает чрезвычайно широкий диапазон частот от постоянного тока до миллиметровых волн (выше 40 ГГц), удовлетворяя потребности высокочастотных приложений, таких как 5G и спутниковая связь.
Низкие вносимые потери: используются материалы с высокой проводимостью (например, позолоченные внутренние проводники) и изоляционные материалы с низкими диэлектрическими потерями, что значительно снижает затухание сигнала.
Превосходное согласование импеданса: строго контролируемое характеристическое сопротивление 50 Ом или 75 Ом сводит к минимуму отражение сигнала.
(2). Надежность и стабильность
Мощное электромагнитное экранирование: многослойная металлическая экранирующая конструкция (например, резьбовой замок, металлический корпус) эффективно подавляет электромагнитные помехи (ЭМИ) и утечку радиочастот.
Высокая механическая прочность: прецизионно обработанный контактный интерфейс (например, конструкция с эластичным штифтом) обеспечивает стабильный контакт после тысяч подключений и отключений. Широкая адаптация к окружающей среде: доступны дополнительные специальные обработки, такие как водонепроницаемость (IP67), устойчивость к высоким температурам (-65 ℃ ~ 165 ℃) и устойчивость к солевому туману, что делает его пригодным для суровых условий, таких как военная и аэрокосмическая промышленность.
(3). Разнообразные конструкции адаптируются к различным сценариям

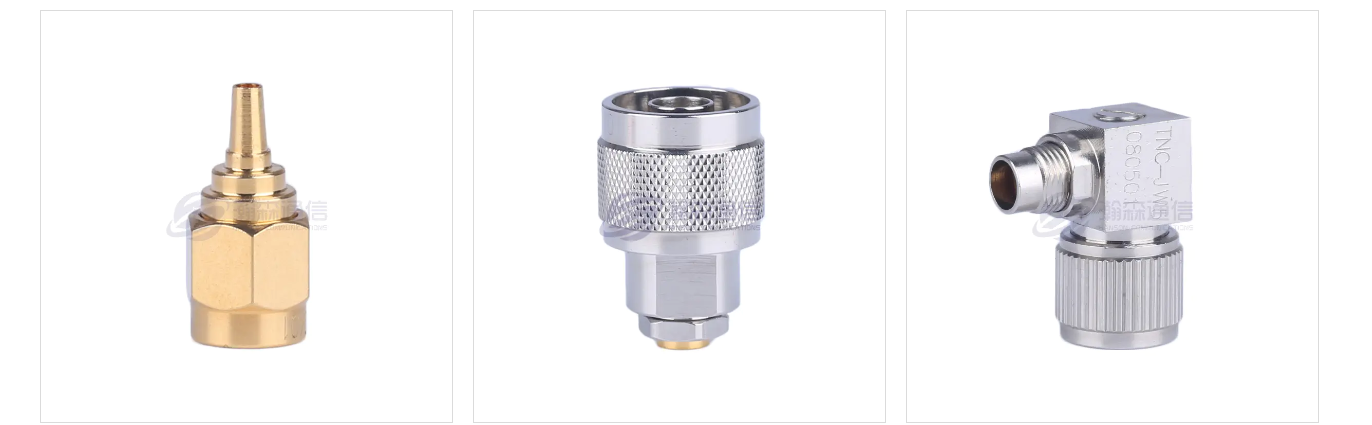

Разнообразные типы интерфейсов: в том числе резьбовые (SMA, N-тип), защелкивающиеся (BNC), двухтактные (MCX/MMCX) и т. д. для удовлетворения различных требований к установке.
Гибкая мощность: настраивается от низкой мощности до высокой мощности на уровне киловатт, адаптируется к различным сценариям нагрузки, таким как базовые станции связи и радары.
Тенденция к миниатюризации: с развитием 5G и Интернета вещей микроразъемы обеспечивают высокопроизводительную передачу данных в ограниченном пространстве.
(4). Удобство и стандартизация
Конструкция быстрого подключения: например, защелкивание некоторых продуктов одной рукой может значительно повысить эффективность установки.
Совместимость с международными стандартами: соответствует международным стандартам, таким как MIL-STD и IEC, что обеспечивает универсальную взаимозаменяемость с интерфейсами основного оборудования.
(5) Широкий спектр применения
От бытовой электроники (антенны мобильных телефонов) до промышленного применения (РЧ-модули базовых станций) и высокотехнологичных областей (радары с фазированной решеткой, спутниковая полезная нагрузка) — РЧ-коаксиальные разъемы стали основными компонентами в таких отраслях, как беспроводная связь, испытания и измерения, а также национальная оборонная наука и технологии, благодаря своей точности сигнала и устойчивости к воздействию окружающей среды.

Коаксиальные радиочастотные разъемы, благодаря глубокой интеграции материаловедения, точной механики и электромагнитного проектирования, достигают основных требований «низких потерь, высокого экранирования и длительного срока службы» при передаче высокочастотных сигналов и являются ключевой гарантией эффективной и надежной работы современных электронных систем.

Коаксиальные ВЧ-разъемы широко используются в отраслях, требующих передачи высокочастотного сигнала:
Связь: антенно-фидерные соединения для базовых станций 5G, оптоволоконной связи и спутниковой связи.
Аэрокосмическая и оборонная промышленность: высоконадежные соединения для радиолокационных систем, систем наведения ракет и бортового оборудования связи.
Тестирование и измерение: Калибровка и тестирование сигналов таких приборов, как векторные анализаторы цепей (ВАЦ) и анализаторы спектра.
Бытовая электроника: радиочастотные модули для маршрутизаторов Wi-Fi, смартфонов (например, антенных интерфейсов) и устройств Интернета вещей (IoT).
Медицинское оборудование: Передача сигналов для радиочастотных катушек МРТ и устройств микроволновой терапии.
Автомобильная промышленность: сигнальные соединения для автомобильных радаров (например, радаров миллиметрового диапазона) и систем GPS-навигации.

3. Как выбрать правильный коаксиальный радиочастотный разъем
Выбор правильного коаксиального радиочастотного разъема требует рассмотрения множества факторов, включая электрические характеристики, механические характеристики, совместимость с окружающей средой и сценарий применения.

(1). Уточнить требования к электрическим характеристикам
Диапазон рабочих частот. Верхние пределы частоты, поддерживаемые разными разъемами, значительно различаются (например, BNC ≤ 4 ГГц, SMA ≤ 18 ГГц и разъемы 2,92 мм до 40 ГГц). Очень важно согласовать полосу частот сигнала системы.
Согласование импеданса: в системах связи часто используется сопротивление 50 Ом (например, базовые станции и радары), а в системах передачи видео часто используется сопротивление 75 Ом (например, вещательное оборудование). Выбор неправильного импеданса может привести к отражению сигнала.
Вносимые потери и КСВ: Для высокочастотных применений (например, миллиметровых волн) предпочтительны конструкции с низкими потерями (например, соединители с воздушным диэлектриком), а КСВН должен быть как можно ближе к 1:1.
Управление питанием. Для приложений с высокой мощностью (например, радиолокационных передатчиков) выбирайте разъемы типа 7/16 или N, чтобы избежать выхода из строя из-за перегрева.

(2). Оценка механических характеристик и характеристик интерфейса
Тип разъема:
Резьбовые соединители (SMA, тип N): предпочтительны для сред с высокой вибрацией (например, в транспортных средствах и бортовом оборудовании) из-за их высокой устойчивости к ослаблению. Защелкивающиеся разъемы (BNC): подходят для сценариев тестирования, требующих частого подключения и отключения (например, лабораторных осциллографов). Они удобны в использовании, но склонны к падению.
Микроминиатюрные разъемы (MMCX, MCX): компактные решения для устройств с ограниченным пространством (например, модулей смартфонов).
Срок службы при подключении: разъемы промышленного класса обычно выдерживают более тысячи циклов подключения и отключения, тогда как разъемы потребительского класса могут прослужить всего несколько сотен.
Совместимость кабеля: убедитесь, что интерфейс разъема соответствует типу коаксиального кабеля и диаметру провода.

(3). Учитывайте адаптацию к окружающей среде
Степень защиты: для использования на открытом воздухе или во влажной среде требуется степень водонепроницаемости IP67 или выше (например, интерфейсы антенн базовой станции 5G).
Устойчивость к температуре и коррозии. Для применения в аэрокосмической или военной сфере требуется устойчивость к высоким температурам (от -65°C до 200°C) и устойчивость к солевому туману (например, позолоченная нержавеющая сталь).
Устойчивость к вибрации/ударам. Для мобильных платформ, таких как транспортные средства и самолеты, требуются разъемы с фиксирующими механизмами (например, трехвинтовой SMA) или подпружиненными контактами.

(4). Соответствие сценарию применения
Коммуникационное оборудование: базовые станции 5G предпочитают разъемы типа N (высокая мощность) и SMA (миниатюрные). Для диапазонов миллиметровых волн требуются разъемы 2,92 мм или типа K.
Тестирование и измерение: используйте прецизионные разъемы (например, 3,5 мм) для высокочастотного тестирования, чтобы избежать ошибок, вносимых низкоточными разъемами, такими как BNC.
Бытовая электроника: в модулях Wi-Fi часто используются разъемы U.FL (сверхминиатюрные), но требуется компромисс между стоимостью и потерей сигнала.
Военная/аэрокосмическая отрасль. Выбирайте высоконадежные модели с цельнометаллическим корпусом и позолоченными контактами, соответствующие стандартам MIL-STD-348.

(5). Другие ключевые факторы
Стоимость и время выполнения заказа. Высококачественные разъемы (например, разъемы миллиметрового диапазона) стоят дорого, поэтому учитывайте свой бюджет и стабильность цепочки поставок.
Степень стандартизации: отдавайте предпочтение универсальным разъемам (например, SMA), чтобы избежать нишевых моделей, которые могут вызвать трудности с обслуживанием.
Способ монтажа: монтаж на печатной плате, монтаж на панели или прямое кабельное подключение требуют различных конфигураций (например, угловых или прямых разъемов).

Пример процесса отбора
Определите требования: Например: малая базовая станция 5G, частота 3,5 ГГц, наружная установка, водонепроницаемость.
Параметры скрининга:
Частота: 3,5 ГГц → Допускаются SMA или N-тип.
Окружающая среда: водонепроницаемость IP67 → Выберите тип N (более надежное резьбовое уплотнение).
Мощность: Средняя → Тип N обеспечивает достаточный запас мощности.
Проверьте совместимость: убедитесь, что разъем типа N соответствует существующим кабелям (например, LMR-400) и портам устройства.

4.Общие проблемы РЧ-коаксиальные разъемы
При длительном использовании в радиочастотных коаксиальных разъемах могут возникнуть различные проблемы из-за таких факторов, как конструкция, установка и факторы окружающей среды, влияющие на качество передачи сигнала. Общие проблемы с коаксиальными ВЧ-разъемами часто связаны с согласованием импедансов, механической прочностью, эффективностью экранирования и адаптируемостью к окружающей среде. Частоту отказов продукта можно снизить за счет соответствующего выбора (например, согласования частоты и мощности), стандартизированной установки (например, контроля крутящего момента) и регулярного технического обслуживания (например, очистки контактных поверхностей).

（1）. Высокие потери сигнала или низкая эффективность передачи
Возможные причины:
Несоответствие импеданса разъема (например, сочетание устройств с сопротивлением 50 Ом и 75 Ом).
Устаревшие разъемы или кабели, окисленные проводники и плохой контакт.
Ослабленные или частично затянутые соединения, вызывающие отражение сигнала.
Использование некачественных разъемов или кабелей, приводящее к чрезмерным вносимым потерям.

Решение:
Убедитесь, что все разъемы и кабели в системе имеют постоянный импеданс (обычно 50 Ом или 75 Ом).
Осмотрите контактные поверхности разъема на предмет окисления или загрязнения и при необходимости очистите или замените.
Используйте динамометрический ключ для затяжки резьбовых соединителей (например, SMA, типа N) со стандартным крутящим моментом. Выбирайте кабели с низкими потерями и высокопроизводительные разъемы (например, позолоченные контакты).

（2）. Помехи сигнала или громкий шум
Возможные причины:
Плохое экранирование разъема, позволяющее проникать электромагнитным помехам (EMI).
Плохое заземление корпуса разъема, вызывающее синфазные помехи.
Близлежащие источники сильного электромагнитного излучения (например, двигатели и инверторы).
Поврежденные кабели или разъемы с нарушенной защитой.

Решение:
Выбирайте разъемы с цельнометаллическим корпусом и высокой эффективностью экранирования.
Убедитесь, что корпус разъема правильно заземлен на корпус устройства.
Используйте коаксиальные кабели с двойным или тройным экранированием для повышения помехоустойчивости.
Осмотрите кабель на наличие повреждений и при необходимости замените.

（3）. Ослабленные разъемы или плохой контакт
Возможные причины:
Механический износ из-за чрезмерного подключения и отключения (например, неисправная пружина BNC).
Резьба не затягивается должным образом в условиях вибрации или ударов (например, в транспортных средствах или самолетах).
Вилка и розетка разъема не соответствуют друг другу или имеют чрезмерные допуски.

Решение:
Для частых сценариев подключения и отключения выбирайте разъемы с длительным сроком службы (например, разъем SMA с номиналом вставного соединения 5000 циклов). Используйте разъемы с фиксирующими механизмами (например, трехвинтовые SMA) в условиях вибрации.

Убедитесь, что модели разъемов совпадают; избегайте смешивания разных марок или спецификаций.

（4）. Повреждение разъема (например, поломка, деформация)
Возможные причины:
Чрезмерное механическое воздействие (например, чрезмерный изгиб кабеля, приводящий к повреждению паяных соединений разъема).
Использование неподходящих инструментов для установки, приводящее к ослаблению резьбы корпуса.
Старение материала или коррозия под воздействием окружающей среды (например, солевой туман, высокие температуры).

Решение:
Избегайте приложения боковой силы к разъему во время установки и используйте разъемы под прямым углом, чтобы свести к минимуму изгиб.
Используйте специальные инструменты (например, динамометрические ключи) для установки резьбовых соединителей.
Для работы в суровых условиях выбирайте коррозионностойкие материалы (например, позолоченную нержавеющую сталь).

（5）. Разрыв импеданса, приводящий к отражению сигнала
Возможные причины:
Несоответствие импеданса между разъемом и кабелем (например, разъем 50 Ом с кабелем 75 Ом).
Внутренние структурные дефекты разъема (например, неровный диэлектрический слой).
Неполное сопряжение разъема, приводящее к образованию воздушных зазоров.

Решение:
Обеспечьте постоянный импеданс по всему пути передачи (включая разъем, кабель и устройство). Выбирайте разъемы с высокоточной обработкой (например, указанные в военном стандарте MIL-STD-348).

Полностью затяните разъем, чтобы избежать колебаний импеданса, вызванных несоосностью.

(6). Водонепроницаемый провал производительности
Возможные причины:
Водонепроницаемые уплотнения состарились или повреждены.
Резьба не затянута или истек срок годности герметика.
Конструкция разъема не подходит для влажной среды.

Решение:
Регулярно проверяйте уплотнения. Для наружного применения выбирайте разъемы со степенью защиты IP67 или выше.
Используйте водонепроницаемую ленту или силикон для улучшения герметизации.
Выбирайте водонепроницаемые модели с уплотнительными кольцами (например, водонепроницаемые разъемы типа N).

（7）. Проблемы резонанса в высокочастотных приложениях
Возможные причины:
Разъем демонстрирует паразитный резонанс на высоких частотах (например, из-за конструктивных недостатков).
Расположение разъема и печатной платы не совпадает, что приводит к возникновению стоячих волн.

Решение:
Выберите разъем, поддерживающий более высокие частоты (например, 2,92 мм вместо SMA).
Оптимизируйте согласование импеданса печатной платы, чтобы избежать разрывов в длине линий передачи.

Сводная таблица распространенных проблем с ВЧ-коаксиальными разъемами:

5. Стандарты обслуживания радиочастотных коаксиальных разъемов.
Производительность радиочастотных коаксиальных разъемов напрямую влияет на качество передачи сигнала, поэтому для обеспечения долгосрочной стабильной работы требуется регулярное техническое обслуживание. Ниже приведены основные стандарты технического обслуживания и эксплуатационные характеристики:

(1). Регулярный осмотр и очистка
Проверка внешнего вида: проверьте, нет ли на корпусе разъема деформации, трещин или коррозии (например, ржавчины, окисления), особенно металлических частей и уплотнительных колец.
Очистка контактной поверхности: Очистите внутренний проводник и контакты безводным спиртом и нетканой тканью, чтобы удалить оксидный слой, пыль или масло. Избегайте использования абразивных материалов (например, наждачной бумаги), чтобы не повредить покрытие.
Подтверждение состояния интерфейса: Убедитесь, что штекерный и гнездовой разъемы подключены плавно, без зазоров и смещений. Резьбовые соединители (например, типа SMA, N) следует проверять на целостность резьбы во избежание соскальзывания.

Процедура очистки
Выключение питания: убедитесь, что устройство выключено, чтобы предотвратить повреждение статическим электричеством.
Физическая очистка: Для удаления крупных загрязнений используйте пневмопистолет, затем аккуратно протрите контактные поверхности ватным тампоном, смоченным спиртом.
Окислительная обработка: Если покрытие окислено (например, почернело), ​​слегка отполируйте его ластиком или специальным чистящим средством.
Сушка: на воздухе или в сушильной машине при низкой температуре (<60°C), чтобы избежать остатков спирта.

(2). Испытание электрических характеристик
Проверка соответствия импеданса: используйте сетевой анализатор или TDR (рефлектометр во временной области), чтобы определить целостность импеданса разъема и кабеля и убедиться в отсутствии резких изменений (лучше всего КСВ < 1,5). Мониторинг вносимых потерь. Высокочастотные приложения требуют регулярного тестирования потерь сигнала. Если потери увеличиваются аномально (например, превышая 20% от номинального значения), необходимо проверить наличие проблем со старением разъема или кабеля. Проверка эффективности экранирования: используйте тестер радиочастотных утечек или датчик ближнего поля, чтобы проверить эффективность экранирования разъема и убедиться в отсутствии электромагнитной утечки.

(3). Поддержание механических характеристик
Характеристики операции вставления и извлечения: Избегайте грубого вставления и извлечения. Защелкивающиеся разъемы (например, BNC) необходимо нажать на зажим перед вытягиванием. Резьбовые соединители следует затягивать динамометрическим ключом в соответствии со стандартным крутящим моментом (например, SMA рекомендует 0,5–0,8 Н·м).
Меры по предотвращению ослабления: В условиях вибрации (например, в оборудовании, установленном на транспортном средстве или в воздухе), резьбовые соединители должны быть снабжены противоотслаивающим клеем или стопорными шайбами, а состояние затяжки следует регулярно проверять.
Защита кабеля: Избегайте чрезмерного изгиба кабеля (минимальный радиус изгиба ≥ 5 внешних диаметров кабеля), чтобы предотвратить разрушение паяных соединений разъема или повреждение экранирующего слоя.

(4). Поддержание экологической адаптации
Водонепроницаемая и влагостойкая обработка: водонепроницаемые разъемы (IP67 и выше), используемые на открытом воздухе или во влажной среде, необходимо регулярно проверять эластичность уплотнительного кольца и своевременно заменять его после старения; неводостойкие интерфейсы можно покрыть силиконовой смазкой для усиления защиты.
Поддержание коррозионной стойкости: в соляных, кислотных и щелочных средах используйте соединители корпуса из нержавеющей стали или позолоченные и регулярно протирайте металлическую поверхность ингибитором ржавчины. Температурная адаптация: в условиях высоких температур (например, в радиочастотных блоках базовых станций) необходимо убедиться, что диэлектрический материал разъема (например, ПТФЭ) не деформируется. В условиях низких температур (например, в арктическом оборудовании) необходимо избегать хрупкого растрескивания пластиковых деталей.

(5). Управление сроком службы и цикл замены
Мониторинг срока службы подключаемых модулей: запишите количество раз высокочастотного подключения и извлечения и замените заранее, когда срок службы приближается.
Замена стареющих деталей. При плохом контакте, повреждении экранирующего слоя или ухудшении характеристик изоляции разъем необходимо заменить, а повторное использование после ремонта запрещено.
Стандартизация запасных частей: в одной системе следует использовать как можно больше разъемов одной марки и модели, чтобы избежать проблем совместимости, вызванных смешанным использованием.

Таблица управления сроком службы и циклом замены радиочастотного коаксиального разъема:

(6). Документация и записи
Журнал технического обслуживания: записывайте дату каждой проверки, данные испытаний (например, КСВН, вносимые потери) и модель запасной части для упрощения анализа прослеживаемости.
Библиотека случаев неисправностей: обобщите типичные неисправности (например, высокое сопротивление, вызванное окислением, ослабление связи, вызванное вибрацией) для оптимизации стратегий профилактического обслуживания.

6.Как продлить срок службы радиочастотных коаксиальных разъемов
Коаксиальные радиочастотные разъемы являются ключевыми компонентами для передачи высокочастотных сигналов, и срок их службы напрямую влияет на стабильность системы. Срок их службы можно продлить за счет разумного выбора, установки, использования и обслуживания.

(1). Правильный выбор и соответствие
Согласование частоты и мощности. Выбирайте разъемы, соответствующие требованиям к рабочей частоте и мощности системы (например, тип N предпочтителен для базовых станций 5G, а SMA — для высокочастотного тестирования).
Согласованность импеданса. Убедитесь, что импеданс разъемов, кабелей и оборудования одинаков (обычно 50 Ом или 75 Ом), чтобы избежать ухудшения производительности, вызванного отражением сигнала.
Адаптивность к окружающей среде: для использования вне помещений или в суровых условиях (высокая температура, солевой туман, вибрация) следует выбирать водонепроницаемые (IP67), коррозионностойкие (позолоченная нержавеющая сталь) или усиленные разъемы.

(2). Стандартная установка коаксиальных радиочастотных разъемов
1) Предустановочная подготовка
Проверьте совместимость разъема и кабеля.
Убедитесь, что модель разъема (например, SMA, тип N) совместима с типом кабеля (например, RG-58, LMR-400).
Убедитесь, что импеданс (50 Ом/75 Ом), диапазон частот и потребляемая мощность соответствуют требованиям.
Проверьте целостность компонентов.
Осмотрите корпус разъема, резьбу и штифты на предмет деформации, трещин или окисления.
Убедитесь, что экран кабеля не поврежден, а внутренний проводник не погнут и не сломан.
Очистите контактные детали.
Используйте безводный спирт и нетканую ткань для очистки внутреннего проводника и разъема от масла, грязи или окисления.
Не используйте наждачную бумагу или твердые предметы, чтобы поцарапать позолоченные/серебряные контакты.

2) Технические характеристики соединителя и кабеля в сборе
Зачистка и предварительная обработка кабеля
Используйте специальный инструмент для зачистки кабеля, чтобы зачистить оболочку, экран и изоляцию кабеля до длины, необходимой для разъема.
Убедитесь, что внутренний проводник имеет подходящую длину, избегая чрезмерной длины (например, изгиба) или чрезмерной длины (например, плохого контакта). Операции пайки или обжима
Разъемы для пайки:
Используйте паяльник с постоянной температурой (рекомендуемая температура: 300–350°C) и завершайте пайку быстро, чтобы избежать перегрева и повреждения диэлектрика.
Паяные соединения должны быть гладкими и без заусенцев, чтобы предотвратить короткое замыкание или изменение импеданса.
Обжимные соединители:
Используйте подходящий обжимной инструмент, чтобы обеспечить равномерное давление обжима и надежный контакт между экраном и корпусом.
Проверка после сборки:
С помощью мультиметра проверьте целостность цепи и убедитесь, что нет коротких замыканий или обрывов.
Аккуратно потяните за кабель, чтобы проверить механическую устойчивость разъема и кабеля.

3) Стыковка и крепление разъема
Выравнивание и соединение: убедитесь, что разъемы «папа» и «мама» строго выровнены, чтобы избежать изгиба или повреждения контактов из-за перекоса при вставке.
Вставные разъемы (например, BNC) должны зафиксироваться со слышимым щелчком. Резьбовые соединители (например, SMA) перед затяжкой следует затягивать вручную. Затягивание резьбовых соединителей
Используйте динамометрический ключ для затяжки со стандартным крутящим моментом (пример):
Разъем SMA: 0,5–0,8 Н·м
Разъем типа N: 1,0–1,5 Н·м
Не затягивайте слишком сильно, чтобы не повредить резьбу и не деформировать носитель.
Меры против ослабления
В условиях вибрации (например, в транспортных средствах или самолетах) резьбовые соединители должны быть снабжены пружинными шайбами или нерасслаивающимся клеем.
Защелкивающиеся разъемы (например, BNC) можно обернуть лентой, предотвращающей расшатывание, для улучшения фиксации.

4) Меры предосторожности во время работы
Процедуры подключения и отключения
Не подключайте и не отключайте питание при включенном питании: высокочастотные сигналы могут вызвать искрение и повредить контактные поверхности.
При отсоединении: Для защелкивающихся разъемов крепко нажмите на зажим; резьбовые разъемы полностью ослабьте перед отсоединением.
Избегайте механического воздействия
При прокладке кабелей допускайте радиус изгиба (в 5 раз превышающий диаметр кабеля), чтобы предотвратить напряжение у основания разъема.
Используйте кабельные стяжки или зажимы, чтобы закрепить кабель и предотвратить его свисание. Экологическая адаптивность
Влажная среда: после установки водонепроницаемых разъемов (IP67) убедитесь, что уплотнительное кольцо надежно затянуто.
Среда с высокими температурами: Избегайте длительного воздействия на разъем высоких температур (например, температура диэлектрика из ПТФЭ ограничена 165°C).

5) Проверка и тестирование после установки
Тестирование электрических характеристик
Используйте сетевой анализатор для измерения коэффициента стоячей волны (КСВН); нормальное значение должно быть ≤1,5.
Измерьте вносимые потери. Если это ненормально, проверьте плохой контакт или повреждение кабеля.
Проверка механической устойчивости
Аккуратно встряхните разъем, чтобы убедиться в отсутствии ослабления или необычного шума.
Выполните испытание на вибрацию (например, сканирование частоты 5–500 Гц) в вибрирующей среде.

(3). Регулярная чистка и уход
Очистка контактной поверхности: Регулярно очищайте внутренний проводник и контакты безводным спиртом и нетканой тканью, чтобы удалить оксидный слой или грязь. Избегайте использования абразивных материалов (например, наждачной бумаги), чтобы не повредить золотое/серебряное покрытие. Проверьте герметичность: водонепроницаемые соединители необходимо регулярно проверять, не стареет ли уплотнительное кольцо или герметик, и при необходимости заменять их. Проверка слоя экрана: убедитесь, что слой экрана кабеля не поврежден, чтобы электромагнитные помехи (EMI) не влияли на качество сигнала.

(4). Избегайте ущерба окружающей среде
Устойчивость к влаге и коррозии:
Соединители с позолоченным корпусом или корпусом из нержавеющей стали следует использовать во влажной среде или в условиях солевого тумана, а также регулярно применять ингибиторы коррозии.
Неводонепроницаемые разъемы можно временно защитить термоусадочной трубкой или водонепроницаемой лентой.
Управление температурой:
В условиях высоких температур (например, в радиочастотных блоках базовых станций) убедитесь, что диэлектрический материал разъема (например, ПТФЭ) не деформируется.
В условиях чрезвычайно низких температур (например, в арктическом оборудовании) избегайте хрупкого растрескивания пластиковых деталей.

(5). Разумное использование и управление сроком службы
Уменьшение частого подключения и отключения:
Для сценариев высокочастотного подключения и отключения (например, испытательного оборудования) выбирайте модели с высоким сроком службы (например, подключение и отключение SMA более 5000 раз).
При необходимости используйте адаптеры или удлинители, чтобы сократить количество подключений и отключений основного разъема.
Периодическое тестирование производительности:
Используйте сетевой анализатор для обнаружения КСВ (коэффициент стоячей волны) и вносимых потерь и своевременно заменяйте их в случае отклонения от нормы.
Стратегия замены запасных частей:
Замените заранее при приближении к номинальному сроку службы при подключении и отключении (например, SMA 5000 раз) или при возникновении плохого контакта.

(6) Предотвращение неисправностей
Избегайте смешивания разных брендов:
Старайтесь использовать одну и ту же модель разъема в одной системе, чтобы избежать износа, вызванного несоответствием допусков.
Ведение журнала технического обслуживания:
Записывайте каждое время технического обслуживания, данные испытаний и записи о замене, чтобы облегчить анализ тенденций срока службы.

7. Часто задаваемые вопросы по коаксиальному разъему RF (FAQ)
(1). Почему у разъема плохой контакт?
Возможные причины: Окисление или загрязнение штифта (очистить спиртом). Резьба не затянута (SMA требует крутящего момента 0,5–0,8 Н·м). Механические повреждения (например, погнутые штифты, необходимо заменить).

(2). Как избежать чрезмерной потери сигнала?
Обеспечьте согласованность импеданса (50 Ом/75 Ом не смешивайте). Выбирайте кабели с низкими потерями (например, LMR-400). Регулярно очищайте контактную поверхность, чтобы избежать окисления. (3). Можно ли смешивать разъемы разных марок? Не рекомендуется! Различия в допусках между различными марками могут привести к: Плохому контакту штифтов. Разрыв импеданса (отражение сигнала). Сниженная механическая прочность (например, проскальзывание резьбы).

(3). Как выбрать разъемы для работы в условиях высоких температур?
В качестве диэлектрического материала выберите устойчивый к высоким температурам ПТФЭ (с ограничением до 165 ℃). Используйте корпуса из нержавеющей стали или позолоченного металла. Избегайте пластиковых деталей (легко деформироваться).

(4) Как выбрать коаксиальный разъем RF?
Необходимо учитывать следующие факторы:
Диапазон частот: BNC (<4 ГГц), SMA (<18 ГГц), N-тип (<11 ГГц), 2,92 мм (<40 ГГц).
Согласование импеданса: 50 Ом (система связи) или 75 Ом (передача видео).
Мощность: для высокой мощности выберите тип N или тип 7/16.
Экологические требования: водонепроницаемый тип для использования на открытом воздухе (IP67), коррозионностойкий позолоченный тип для использования в военных целях.

(5) Как обнаружить неисправность разъема?
Визуальный осмотр: окисление, деформация, трещины.
Проверка мультиметром: проводимость и сопротивление изоляции.
Сетевой анализатор: измерение КСВ и вносимых потерь.
Краткое руководство по устранению неполадок:

(6). Почему КСВ (коэффициент стоячей волны) слишком высок?
Сопротивление разъема и кабеля не совпадают.
Соединение не до конца зацеплено (есть воздушный зазор).
Кабель или разъем поврежден внутри.
