Какие ошибки чаще всего допускают при установке разъемов SMA?

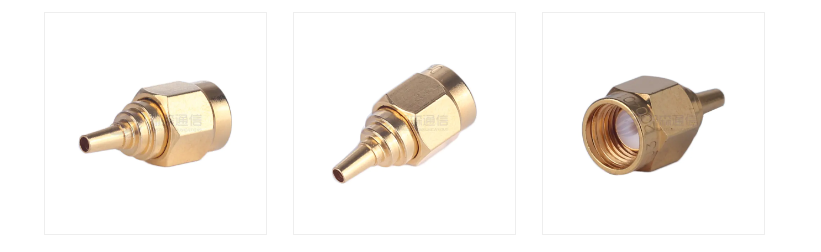

Разъемы SMA являются одним из наиболее распространенных и широко используемых коаксиальных разъемов в радиочастотных приложениях, широко используемых в коммуникационном оборудовании, микроволновых системах, антеннах, испытательных приборах, GPS, радарах и других высокочастотных системах. Хотя конструкция разъема SMA кажется простой, даже небольшая ошибка при установке или подключении может привести к затуханию сигнала, увеличению КСВ, плохому контакту и даже неисправности оборудования. Поэтому правильная установка разъемов SMA имеет решающее значение.

1. Неправильный момент затяжки.
Многие пользователи при установке разъемов SMA впадают в распространенное заблуждение: либо они просто затягивают его небрежно, либо затягивают с грубой силой до «очень туго». Оба подхода вызовут проблемы.

Если он не затянут достаточно, произойдет плохой контакт и нестабильное соединение, что сделает сигнал чувствительным к помехам. Головка SMA постепенно ослабевает, особенно в условиях вибрации, что приводит к усилению отражений и даже к прерыванию сигнала. Если его перетянуть, это повредит внутренний сердечник, деформирует резьбу и повредит диэлектрическую структуру, что приведет к необратимому снижению производительности.

Правильная процедура — использовать динамометрический ключ для затяжки со стандартным моментом примерно 0,8 Н·м. Это обеспечивает надежный контакт и предотвращает структурные повреждения, что делает его незаменимым инструментом для профессиональной радиочастотной установки.

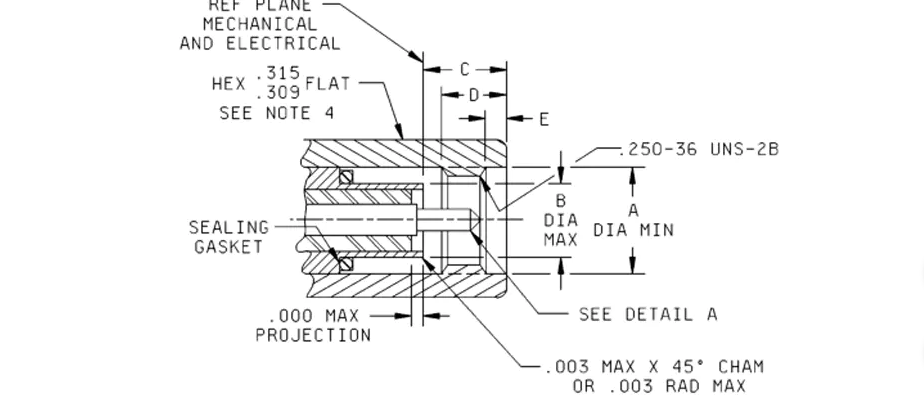

2. Несоосность центрального проводника.
Разъемы SMA — это прецизионные радиочастотные разъемы с очень маленькими центральными проводниками (штырями или гнездами). Несоосность во время сопряжения и принудительное вставление могут легко привести к изгибу штифта и деформации гнезда. Этот тип повреждений зачастую непоправим и может быть незаметен невооруженным глазом, но напрямую приводит к:
Повышенный КСВ
Повышенная потеря сигнала
Нестабильный контакт
Сложность установки и удаления.
Срок службы сигнала значительно сократился
Это повреждение, особенно в испытательном оборудовании или высокочастотных системах, ухудшает производительность всей линии связи и его трудно устранить.

Правильная процедура — аккуратно выровнять проводник, осторожно вставить его, а затем закрепить динамометрическим ключом. Никогда не используйте грубую силу.

3. При затягивании вручную в интерфейс попадает металлический мусор и оксиды.
Многие инженеры обычно затягивают разъемы SMA вручную, особенно во время частых испытаний. Это не только приводит к недостаточному крутящему моменту, но также легко приводит к попаданию таких загрязнений, как пыль, металлический мусор и кожный жир. Эти крошечные частицы могут увеличить контактное сопротивление и даже повредить позолоту, что приведет к увеличению затухания сигнала.

В высокочастотных разъемах даже самые мелкие загрязнения могут вызвать колебания производительности. Поэтому крайне важно:
Не затягивайте вручную (затягивайте лишь слегка при первоначальном позиционировании);
Перед установкой очистите соединительные поверхности безворсовой тканью или спиртовым тампоном;
Не прикасайтесь к проводящим поверхностям голыми руками;
Правильная очистка может значительно продлить срок службы разъема.

4. Совмещение типов разъемов SMA «папа» и «мама»
разъем SMA Интерфейсы внешне очень похожи на другие радиочастотные интерфейсы, такие как RP-SMA, SMB, SMC и N-типа. Многие судят по внешнему виду, в результате чего происходит принудительное подключение несовместимых интерфейсов, что может стать причиной:
Поврежденные нити
Сломанные центральные штифты
Деформированные внутренние отверстия
Полный провал производительности

Особенно легко спутать SMA и RP-SMA (SMA обратной полярности). Они похожи, но имеют разное внутреннее строение. Принудительное подключение не только предотвращает передачу сигнала, но также может повредить интерфейс устройства.

Перед подключением всегда подтверждайте:
Это стандартный разъем SMA?
Тип разъема правильный?
Совместимо ли оно с портом устройства?
Соответствует ли он требованиям по частоте (есть разница между стандартными и прецизионными разъемами SMA)?

Избегайте повреждения дорогостоящего оборудования из-за неправильной эксплуатации.

5. Чрезмерный изгиб соединительного кабеля приводит к нестабильности импеданса.
Многие проблемы при установке разъемов SMA связаны не с самим разъемом, а с неправильным изгибом кабеля во время установки. Коаксиальные кабели очень чувствительны к радиусам изгиба. Если согнуть слишком резко, это приведет к:
Разрывы импеданса
Повышенное отражение сигнала
Повышенные потери в кабеле
Мгновенные результаты испытаний.

Эти проблемы особенно заметны в высокочастотных (выше 6 ГГц) приложениях.

Рекомендуемые рекомендации:
Радиус изгиба ≥ 5-кратного диаметра кабеля
Избегайте сгибания вблизи точки соединения.
Избегайте натяжения или скручивания кабеля.
Это обеспечит стабильную работу передачи.

6. Частые стыковки и расстыковки вызывают износ.
Теоретический срок службы разъема SMA обычно составляет около 500 циклов соединения и рассоединения, но во многих средах тестирования могут потребоваться десятки циклов соединения и рассоединения в день. Длительное многократное использование может привести к: износу позолоты; повышенное контактное сопротивление; деформация лезвия; и ослабление центрального проводника, что влияет на стабильность сигнала и даже увеличивает ошибки.

Решения включают в себя: использование защитного адаптера (SMA saver) в условиях высокочастотного тестирования; регулярная замена тестовых кабелей; и мониторинг изменений импеданса контактов разъема. Это может значительно продлить срок службы интерфейсов ценных приборов.

Хотя установка разъемов SMA проста, каждая деталь напрямую влияет на качество сигнала. Соблюдение стандартных процедур и использование правильных инструментов обеспечивает стабильные соединения, надежную работу и более длительный срок службы оборудования.
